NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-277 按钮 按钮 说明 [ 简易优先顺序 ] 显示简易优先顺序的设定画面。 [ 贴装优先顺序 ] 显示贴装优先顺序的设定画面。 [ 相对优先顺序 ] 显示相对优先顺序的设定画面。 ‘ 顺序 ’ [ 添加 ] 进行序列的新登录。 [ 删除 ] 进行序列的删除。 [ 添加 ] 向序列里添加元件。 [ 向上 ] 将序列中的元件优先顺序提升一个…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-276 EJS9AC-MB-05P-03
贴装优先顺序
在如果不严密设定贴装顺序，将会导致元件与吸嘴相干涉时
(
狭窄相邻、以及存在使用偏芯吸嘴的
贴装点时
)
，使用本复数顺序功能。
针对一个一个的贴装点，逐个设定进行贴装的顺序。
基本上，一个图形为一个贴装点。
通过最佳化的处理实现在进行实装元件时，遵循各序列内设定的优先顺序，按照那个顺序进行元件
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
标示符
’
显示元件的参考编号。
‘X’
显示元件的
X
坐标。
‘Y’
显示元件的
Y
坐标。
‘
元件名
’
显示元件名称。
Project050809S-09C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-277
按钮
按钮
说明
[
简易优先顺序
]
显示简易优先顺序的设定画面。
[
贴装优先顺序
]
显示贴装优先顺序的设定画面。
[
相对优先顺序
]
显示相对优先顺序的设定画面。
‘
顺序
’
[
添加
]
进行序列的新登录。
[
删除
]
进行序列的删除。
[
添加
]
向序列里添加元件。
[
向上
]
将序列中的元件优先顺序提升一个。
[
向下
]
将序列中的元件优先顺序降低一个。
[
删除
]
在序列中删除元件。
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-278 EJS9AC-MB-05P-03

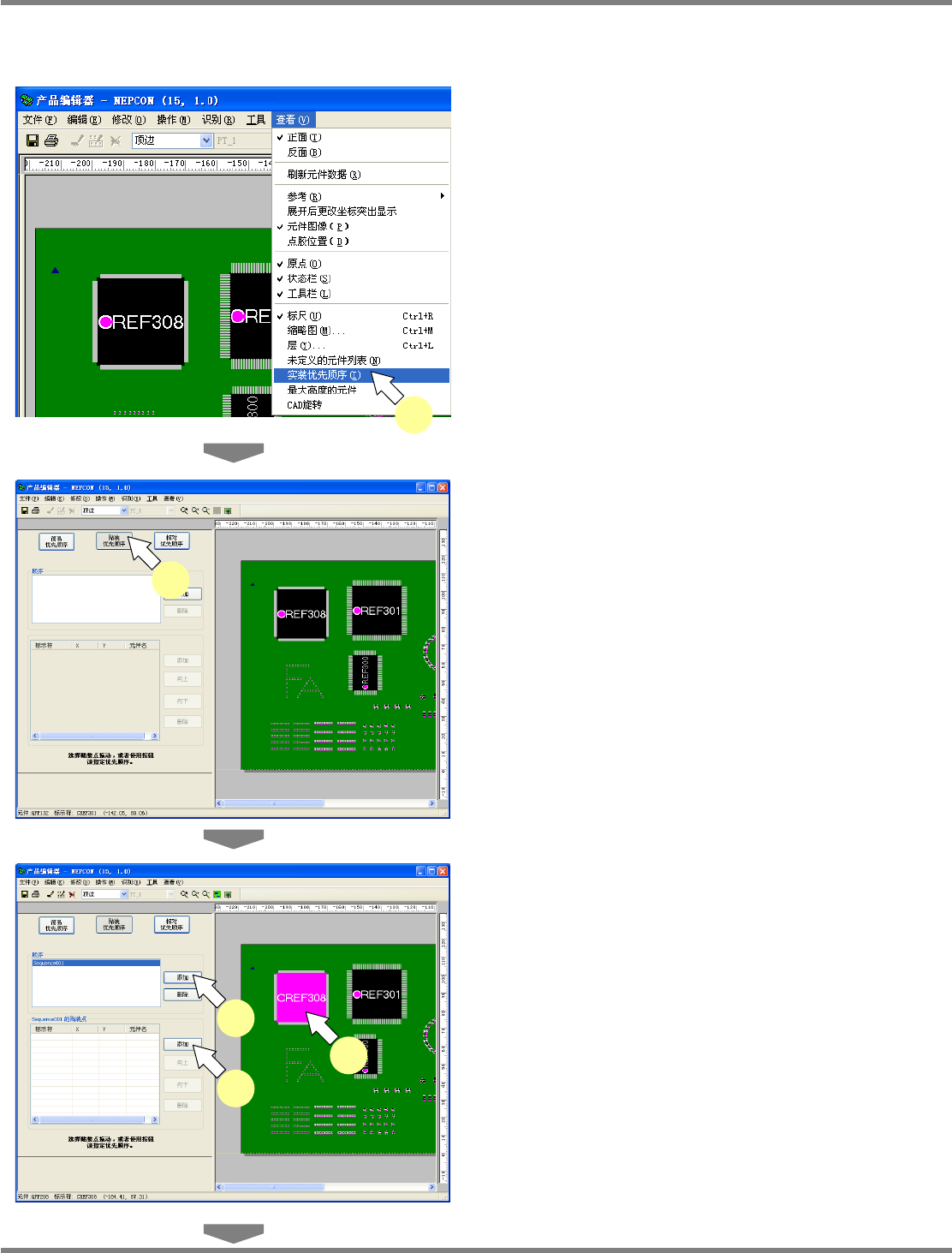

贴装优先顺序的添加
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
2
点击
[
贴装优先顺序
]
。
3
点击
[
添加
]
。
4
在
PCB
编辑器上，选择要指定优先顺
序的元件。
5
将所选择的元件拖放到一览表中，或者
点击
[
添加
]
，并添加到一览表中。
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
Project050809S-02C02
1
Project050809S-11C02
2
Project050809S-12C02
3
5
4
