NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-277
按钮
按钮
说明
[
简易优先顺序
]
显示简易优先顺序的设定画面。
[
贴装优先顺序
]
显示贴装优先顺序的设定画面。
[
相对优先顺序
]
显示相对优先顺序的设定画面。
‘
顺序
’
[
添加
]
进行序列的新登录。
[
删除
]
进行序列的删除。
[
添加
]
向序列里添加元件。
[
向上
]
将序列中的元件优先顺序提升一个。
[
向下
]
将序列中的元件优先顺序降低一个。
[
删除
]
在序列中删除元件。
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-278 EJS9AC-MB-05P-03
贴装优先顺序的添加
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
2
点击
[
贴装优先顺序
]
。
3
点击
[
添加
]
。
4
在
PCB
编辑器上，选择要指定优先顺
序的元件。
5
将所选择的元件拖放到一览表中，或者
点击
[
添加
]
，并添加到一览表中。
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
Project050809S-02C02
1
Project050809S-11C02
2
Project050809S-12C02
3
5
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-279

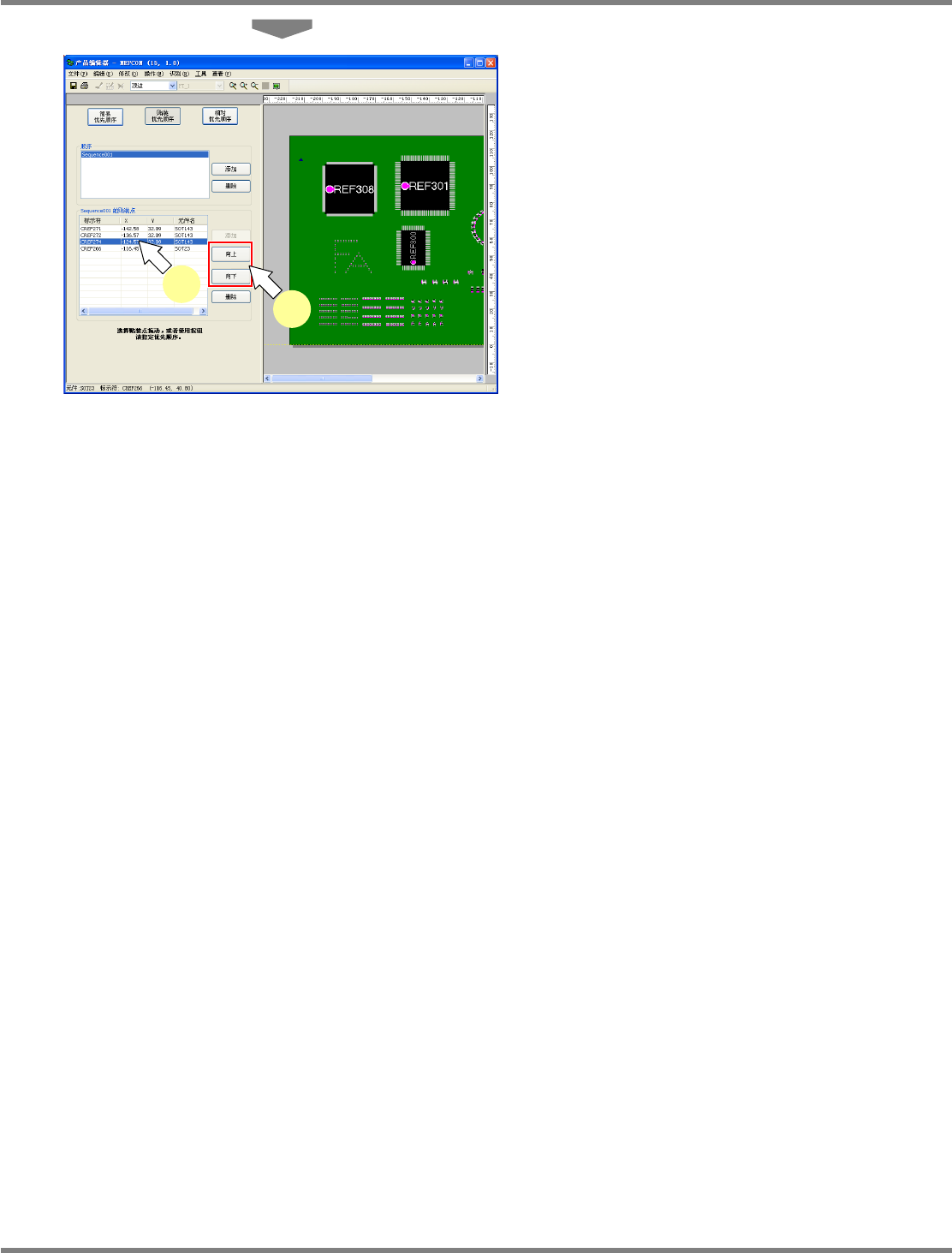

6
在一览表中选择要变更优先顺序的元
件。
7
点击
[
向上
]/[
向下
]
，变更优先顺序。
变更所选元件的优先顺序。
Project050809S-13C02
6
7
