NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-283 3 在一览表中选择要删除的序列。 4 点击 [ 删除 ] 。 显示出确认画面。 5 点击 [ 确定 ] 。 在序列一览表中所选的序列将被删除 。 Project050809S-2 0C02 3 4 Project050809S-2 2C00 5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-282 EJS9AC-MB-05P-03

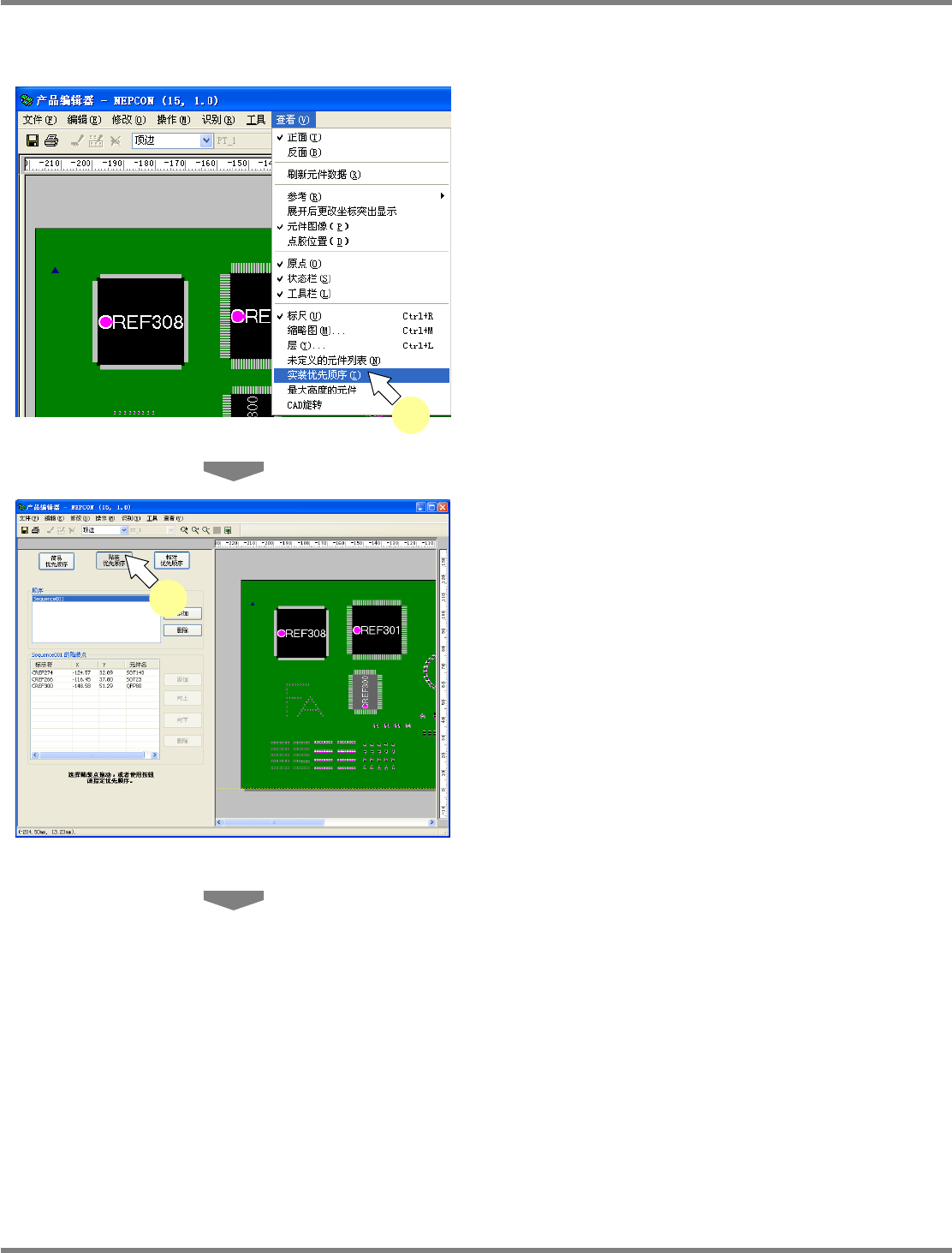

贴装优先顺序的删除
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
贴装优先顺序
]
。
Project050809S-02C02
1
Project050809S-20C02
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-283

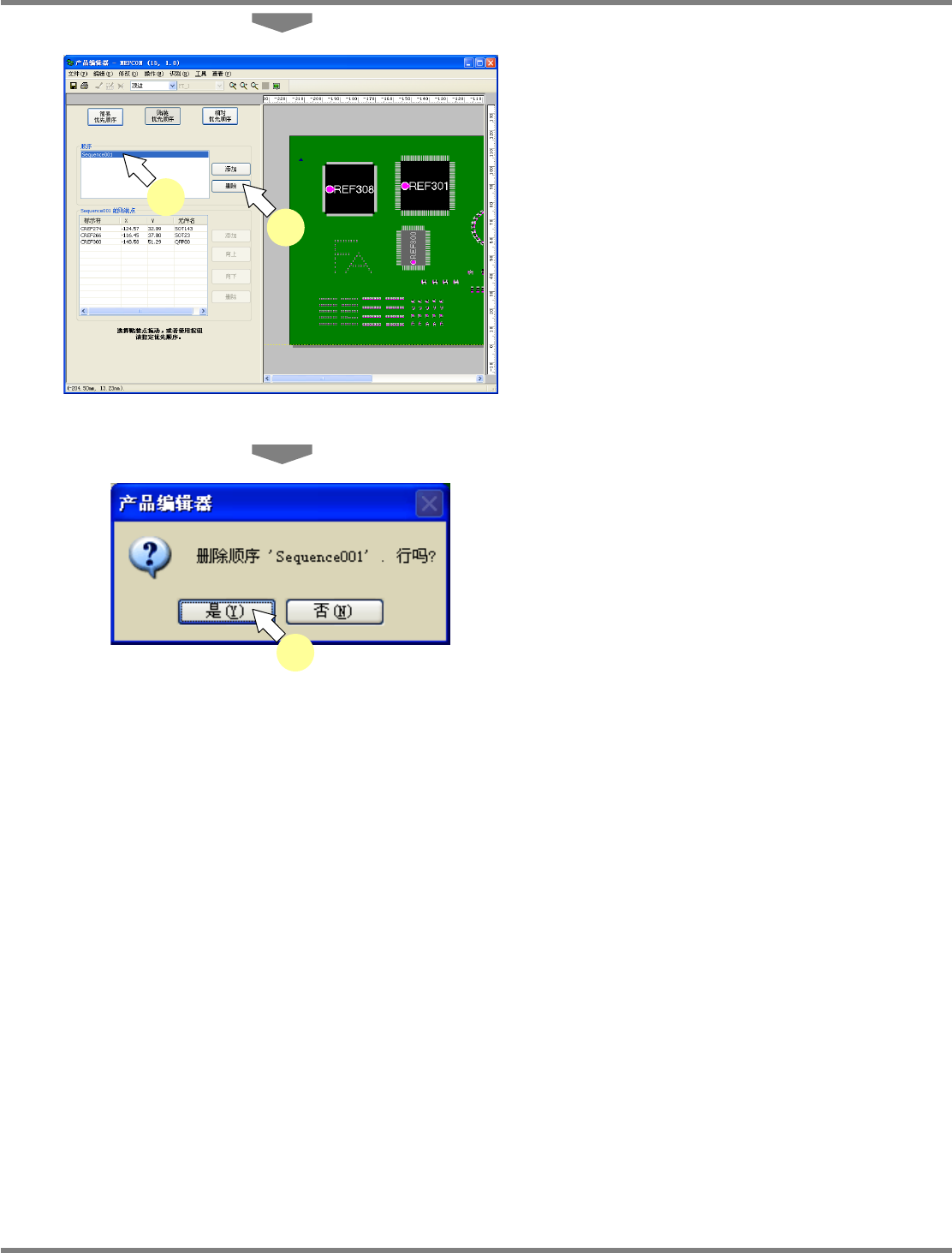

3
在一览表中选择要删除的序列。
4
点击
[
删除
]
。
显示出确认画面。
5
点击
[
确定
]
。
在序列一览表中所选的序列将被删除。
Project050809S-20C02
3
4
Project050809S-22C00
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-284 EJS9AC-MB-05P-03
相对优先顺序
在元件的上面进行贴装的
POP
贴装，以及检查屏蔽盒下面的元件后进行屏蔽盒贴装之际，使用本
相对优先顺序。将对每个贴装点设定相应的相对关系。如果属于
POP
贴装，将会编制确实贴装下
面元件后再贴装上面元件的生产数据。如果属于屏蔽盒，将会编制在贴装屏蔽盒之前先检查屏蔽盒
下面元件的生产数据。
(
如果不进行元件检查，而只需要在最后贴装屏蔽盒时，使用简易指定比较
简单易行。
)
在实装元件时进行最佳化处理，以便同一个序列中指定为
‘
前
’
的元件必定比指定为
‘
后
’
的元件优先实
装。
仅本实装点优先顺序对应于
3D
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
前
’
‘
标示符
’
显示进行先装元件的参考编号。
‘X’
显示进行先装元件的
X
坐标。
‘Y’
显示进行先装元件的
Y
坐标。
‘
元件名
’
显示进行先装元件的元件名称。
‘
后
’
‘
标示符
’
显示进行后装元件的参考编号。
‘X’
显示进行后装元件的
X
坐标。
‘Y’
显示进行后装元件的
Y
坐标。
‘
元件名
’
显示进行后装元件的元件名称。
设定项目
项目
说明
‘3
维贴装
’
进行
3D
实装时打勾。
Project050809S-23C00
