NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-291 3 在一览表中选择要删除的序列。 4 点击 [ 删除 ] 。 显示出确认画面。 5 点击 [ 是 ] 。 在序列一览表中所选的序列将被删除 。 Project050809S-3 3C02 3 4 Project050809S-3 5C00 5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-290 EJS9AC-MB-05P-03
相对优先顺序的删除
1
选择菜单栏的
[
查看
]
[
实装优先顺
序
]
。
显示出实装优先顺序画面。
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
相对优先顺序
]
。
Project050809S-02C02
1
Project050809S-33C02
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-291
3

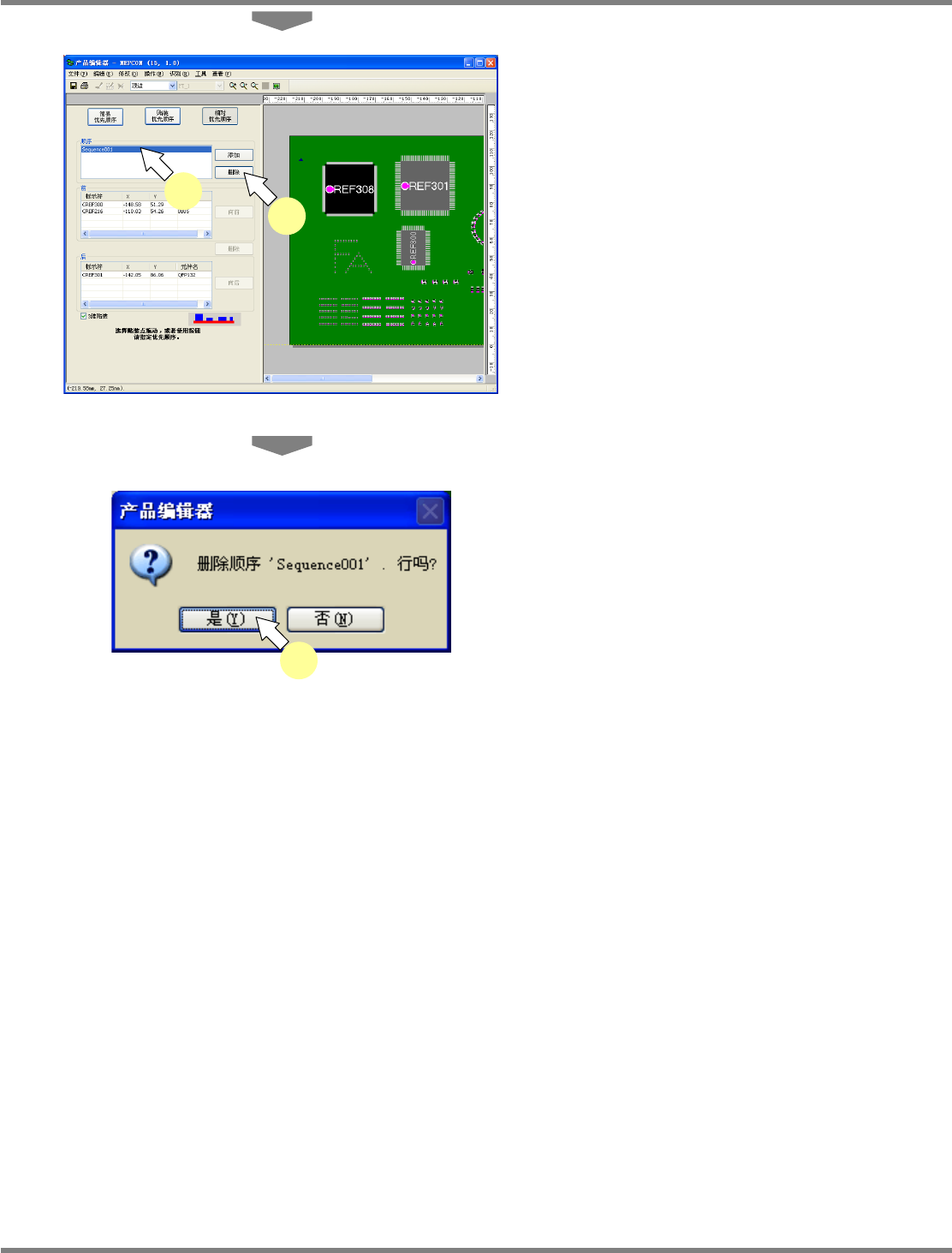

在一览表中选择要删除的序列。
4
点击
[
删除
]
。
显示出确认画面。
5
点击
[
是
]
。
在序列一览表中所选的序列将被删除。
Project050809S-33C02
3
4
Project050809S-35C00
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-292 EJS9AC-MB-05P-03
5.8.11
元件干涉检查
元件干涉检查
可对基板上的所有实装点确认是否发生元件干涉。
若有干渉的元件，请在编辑器上进行修正。
干涉检查仅对特定图形内的元件进行。不进行检查的情况如下
:
跨越多个图形的实装点的干涉
;
仅
对所选择的图形的实装点加以编辑
;
以相对序列指定并且进行
3D
实装的实装点。
设定项目
项目
说明
干涉元件列表
‘
干涉元件
’
‘
第
1’
显示与同一行的第
2
元件干涉的元件参考名称。
如果在列表中选择相对应的行，发生干涉的第
2
元件颜色将会变
化，并且，第
1
元件与第
2
元件将被红框围绕。
‘
第
2’
显示与同一行的第
1
元件干涉的元件参考名称。
在列表中选择行的期间将会进行与第
1
元件相同的动作。
‘
图形类型
’
显示发生干涉的元件的图形类型。
按钮
项目
说明
[
重试
]
再次进行干涉检查，并更新列表。
[
关闭
]
关闭干涉元件列表窗口。
Project050810S-01 C00
