NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-293

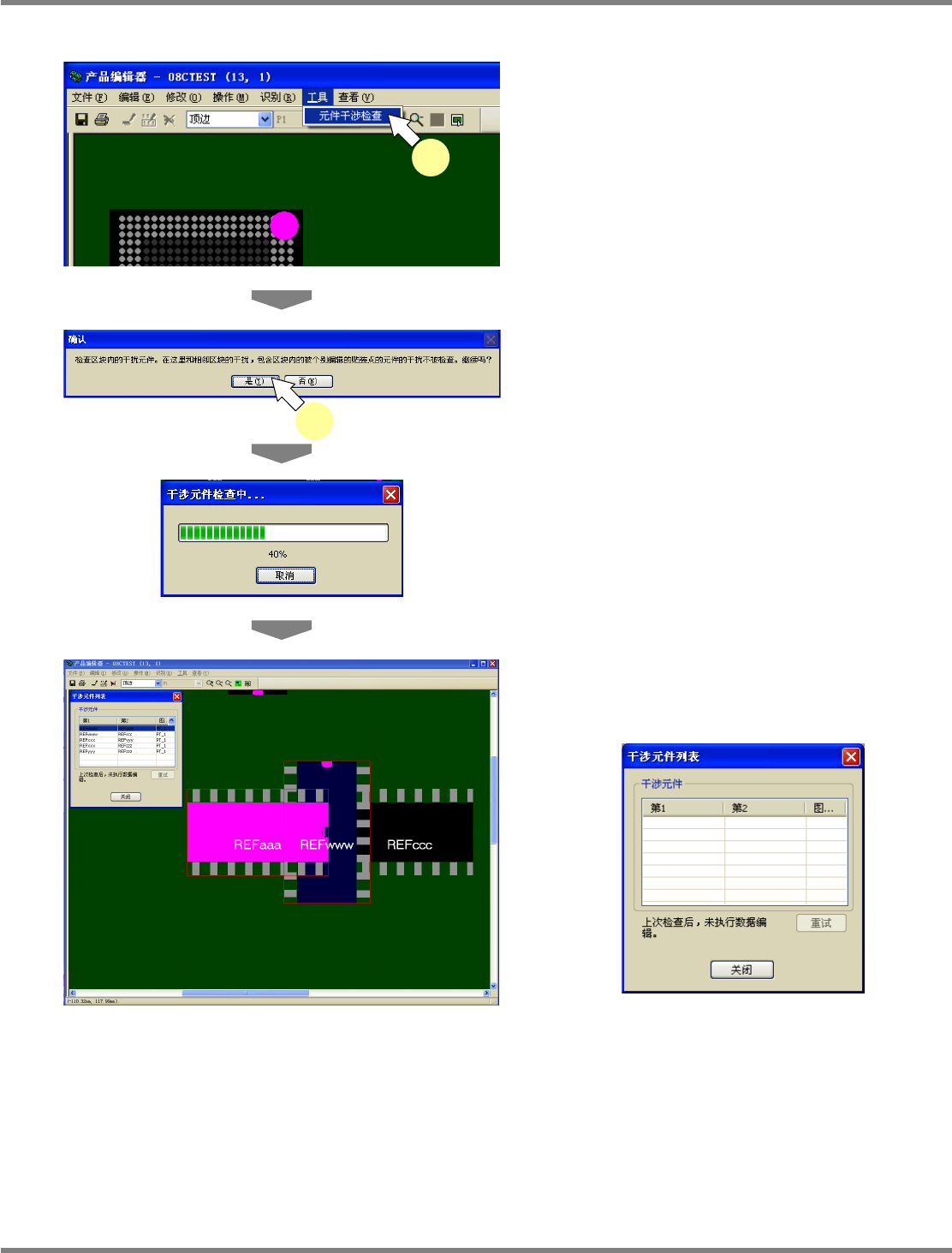

① 实施元件干涉检查
1
选择菜单栏的
[
工具
]
[
元件干涉检
查
]
。
显示出
<
确认
>
窗口。
2
点击
[
是
]
。
将会实施元件干涉检查，并显示干涉元件列表。
显示出干涉元件检查的进展度。
显示出干涉元件列表。
没有发生干涉的元件时，该列表会显示成空白。
ProjeCt050810S-02 C00
1
Project050810S-03C00
2
Project050810S-04 C00
Project050810S-01 C00
Project050810S-06 C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-294 EJS9AC-MB-05P-03
② 干涉元件的确认与编辑
1
选择干涉元件列表中的行后右击。
右击菜单
项目
说明
[
和
REFwww
干涉的全部元件
]
显示与实装点
‘REFwww (
第
1
实装点
)’
干涉的所有实装点的框，
通过迅速放大以显示所有对象实装点。
对实装点
REFwww
及发生干涉的所有实装点用不同颜色显示框。
[
和
REFaaa
干涉的全部元件
]
对与实装点
‘REFaaa (
第
2
实装点
)’
干涉的所有实装点进行与上述
[
和
REFwww
干涉的全部元件
]
同样的操作。
[REFwww
不是检查对象
]
从干涉检查处理对象中取消实装点
‘REFwww (
第
1
实装点
)’
。
使干涉元件列表的包括非对象元件的所有的行呈灰色。即使选择
呈灰色的行，
PCB
编辑器的形像图也不会有变化。
实施本项目操作时，如果在
PCB
编辑器上显示与对象实装点干涉
的元件，并且该元件带有框的情况下，将会删除该框的显示。
在本项目中所指定的数据将在
PCB
编辑器启动时被保持，但是，
关闭
PCB
编辑器后将被复位。
[REFaaa
不是检查对象
]
对与实装点
‘REFaaa (
第
2
实装点
)’
干涉的所有实装点进行与上述
[REFwww
不是检查对象
]
同样的操作。
[
该组不是检查对象
]
仅对所选择的行的一对实装点进行与上述
[REFwww
不是检查对
象
]
同样的操作。
Project050810S-07 C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-295
③ 在灰色的行上弹出右击菜单
1
在干涉元件列表中选择灰色的行，并将
其右击。
右击菜单
项目
说明
[
和
REFxxx
干涉的全部元件
]
实装点
‘REFxxx (
第
1
实装点
)’
恢复到干涉元件检查对象。
解除干涉元件列表中的包括实装点
‘REFxxx’
的所有灰色状态。
[
和
REFyyy
干涉的全部元件
]
对与实装点
‘REFyyy (
第
2
实装点
)’
干涉的所有实装点进行与上述
[
和
REFxxx
干涉的全部元件
]
同样的操作。
[
该组不是检查对象
]
仅对所选择的行的一对实装点进行与上述
[
和
REFxxx
干涉的全部
元件
]
同样的操作。
Project050810S-08 C00
