NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-03 Page 5-297 设定项目 项目 说明 ‘ 元件号码 ’ 显示元件名称。 ‘ 库 ’ 显示程序库名称。 ‘ 物理类别 ’ 显示形状定义。 ( 箱型、引脚元件、球形元件、异形元 件 ) ‘ 元件类别 ’ 显示元件种类。 ‘ 注释 ’ 显示元件的注释。 ‘ 标示符 ’ 显示所使用元件的实装点的标示序号 。 ‘L’ 显示元件的外形 L 。 ‘W’ 显示元…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-296 EJS9AC-MB-05P-03
5.8.12 CAD
角度转换
CAD
角度转换
如果所使用的
CAD
系统与定义的元件
0
°、以及
NPM
的元件
0
°
(
显示在元件编辑器上的形状
)
不
同，在导入
CAD
之际，需要转换实装角度，以使其与
DGS
元件的
0
°相同。
对每个元件定义
CAD
系统的元件
0
°和
DGS
的元件
0
°补偿量
(CAD
旋转
)
，即能够在导入
CAD
时，自动转换实装角度。
CAD
角度转换示例
CAD
角度转换的流程如下所示。
1.
选择
CAD
系统
在第一次、以及新建
CAD
宏之际，选择
CAD
角度转换工作台。
5.2 CAD
宏的定义
■角度记号标签
2.
导入
CAD
导入
CAD
。如果在所选择的
CAD
转换工作台上即已设定了
CAD
旋转，将会自动转换实装角度。
3.
CAD
角度转换工作台的
设定
在
PCB
编辑器下，对没有在
CAD
转换工作台上设定的元件设
定
CAD
旋转。之后，以选择了相同
CAD
系统的
CAD
宏来导
入之际，使用在这里所设定角度来转换实装角度。
CAD
的
0
°元件形状
NPM
的
0
°元件形状
90
°不同
CAD
的实装角度
0
°
导入时，只将实装元件的实装点的实装角度
旋转
90
°。
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-03 Page 5-297
设定项目
项目
说明
‘
元件号码
’
显示元件名称。
‘
库
’
显示程序库名称。
‘
物理类别
’
显示形状定义。
(
箱型、引脚元件、球形元件、异形元件
)
‘
元件类别
’
显示元件种类。
‘
注释
’
显示元件的注释。
‘
标示符
’
显示所使用元件的实装点的标示序号。
‘L’
显示元件的外形
L
。
‘W’
显示元件的外形
W
。
‘T’
显示元件的高度。
‘CAD
旋转
’
输入
CAD
系统和
DGS
的元件
0
°的补偿量。
按钮
项目
说明
[
元件修改
]
启动元件编辑器。
[
多编辑
]
对多个元件同时输入补偿量。
[OK]
关闭
CAD
角度设定画面。
Project050812S-01C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-298 EJS9AC-MB-05P-03

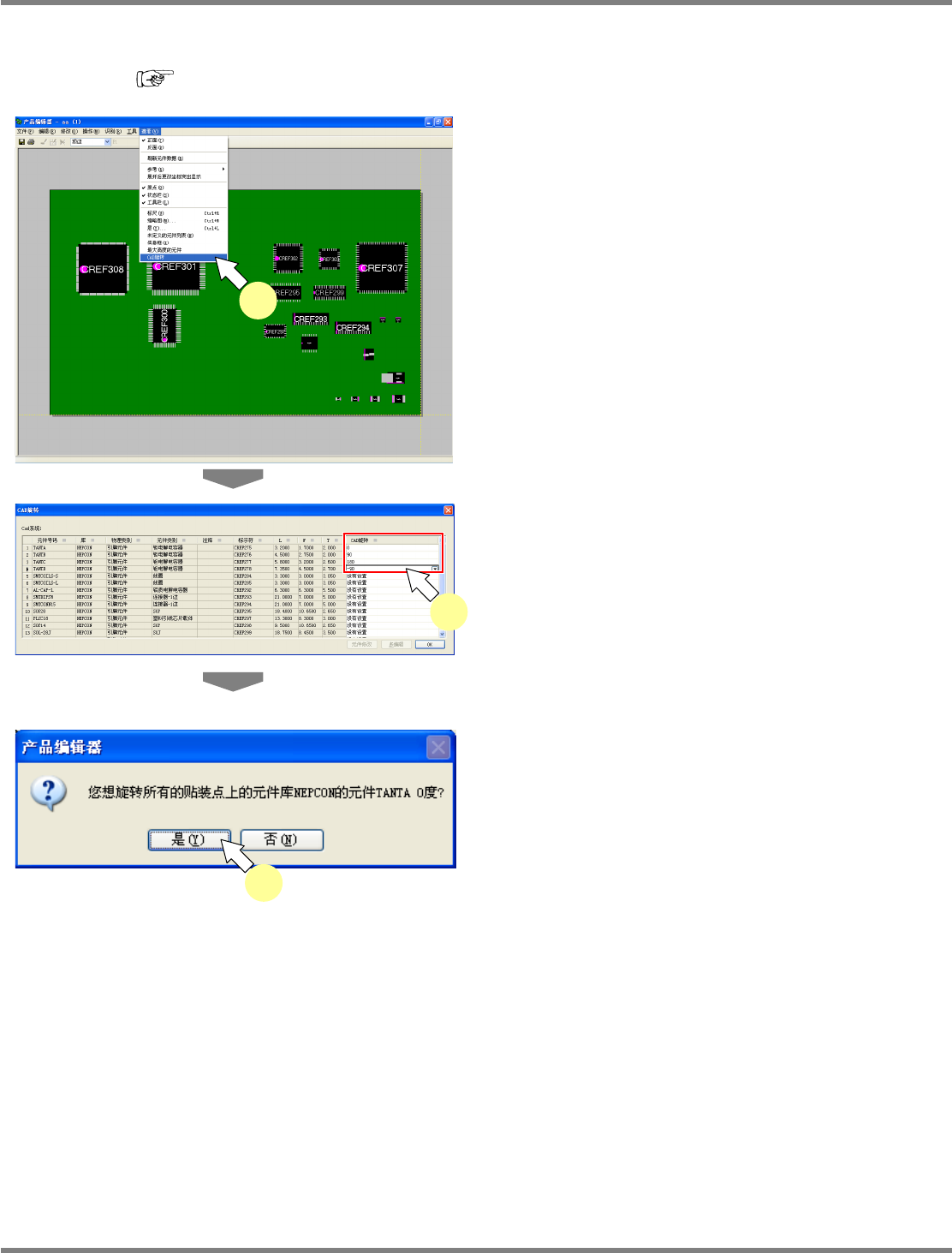

CAD
角度转换工作台的设定
转换
CAD
角度，需要在导入
CAD
时，事先选择
CAD
系统。
5.2 CAD
宏的定义
■角度记号标签
1
选择菜单栏的
[
查看
]
[CAD
旋转
]
。
2
比较实际的基板和
PCB
编辑器的显
示，对实装角度错误的元件，在
CAD
旋转中输入与实际的实装角度的差。
没有在
CAD
角度转换工作台上定义的元件，将
显示为
‘
没有设置
’
。
3
确认旋转角度是否正确后，点击
[
是
]
。
使用变更后元件的全部实装点的实装角度将会
旋转。
选择多个列后，按多编辑按钮，将能够同时设
定多个元件的
CAD
旋转。
选择行后，按元件修改按钮，将启动元件编辑
器，并能够确认这个元件的
0
°的形状。
Project050812S-01C00
2
Project050812S-03C00
3
Project050812S-02C00
1
