NPM-DGS 程序手册 6.4 元件的导入、导出 Page 6-30 EJS9AC-MB-06P-02 从需要导出的元件数据中导入元件数据 1 选择菜单栏的 [ 导入 ] [ 导入元件 ] 。 显示出 < 导入元件 > 画面。 2 点击 。 3 选择想要导入的元件数据 (*.bak) 。 4 点击 [ 打开 ] 。 Parts060400S-0 1C02 1 Parts060400S-0 2C03 2 Part…
NPM-DGS
程序手册
6.4
元件的导入、导出
EJS9AC-MB-06P-02 Page 6-29
当没有勾选“就这样导入
CM
数据”时，导入后的元件的设备固有信息将会被转换到适合于
NPM
的状态。具体的转换方法请参照下表。
设备固有信息
项目
转换前的设定值
转换后的设定值
205
如果没有
225
则追加设定。
206
如果没有
226
则追加设定。
110
如果没有
226
则追加设定。
追加后，删除
110
。
115
如果没有
230
，则追加设定。
追加后，删除
115
。
120
如果没有
235
，则追加设定。
追加后，删除
120
。
450
如果没有
185
，则追加设定。
吸嘴设定
吸嘴编号
460
如果没有
199
，则追加设定。
下述
项
目无
论导
入源的
设
定
值
如何，都将
转换为
下述的
值
。
设备固有信息
项目
转换前的设定值
转换后的设定值
吸附／贴装速度
编带素材
:
纸
100
速度参数
吸附／
贴装保持延长
编带素材
:
纸
标准
CM
参考编号
:
使用
反射照明
(
透过照明推荐的
CM
参考编号以外
)
照明模式
CM
参考编号
:
不使用
反射照明
元件尺寸
:
0.6
±
0.05
／
0.3
±
0.05
高速
识别
识别模式
编带素材
:
纸
(
上述以外的元件尺寸
)
自动
吸附按压量
编带素材
:
纸
0.000
缝隙
自动高度测量
编带素材
:
纸、压印编带
8mm
不进行
吸附吸附位置偏移量
X
0.000
吸附
吸附吸附位置偏移量
Y
0.000
吸附错误停止
设备设定值
重试
识别错误停止
设备设定值
真空传感器吸附检查
进行
厚度测量
进行
传感器检查
厚度不均
上限值／下限值
编带素材
:
纸
元件厚度的
20%
(
需不超出上限值
／下限值
)
照明偏移量
透过／反射／
BGA
照明偏移量
0
编带
供料器驱动速度
编带素材
:
纸
与导入源为相同
的值
标准
NPM-DGS
程序手册
6.4
元件的导入、导出
Page 6-30 EJS9AC-MB-06P-02
从需要导出的元件数据中导入元件数据
1
选择菜单栏的
[
导入
]
[
导入元件
]
。
显示出
<
导入元件
>
画面。
2
点击
。
3
选择想要导入的元件数据
(*.bak)
。
4
点击
[
打开
]
。
Parts060400S-01C02
1
Parts060400S-02C03
2
Parts060400S-37C00
4
3
NPM-DGS
程序手册
6.4
元件的导入、导出
EJS9AC-MB-06P-02 Page 6-31

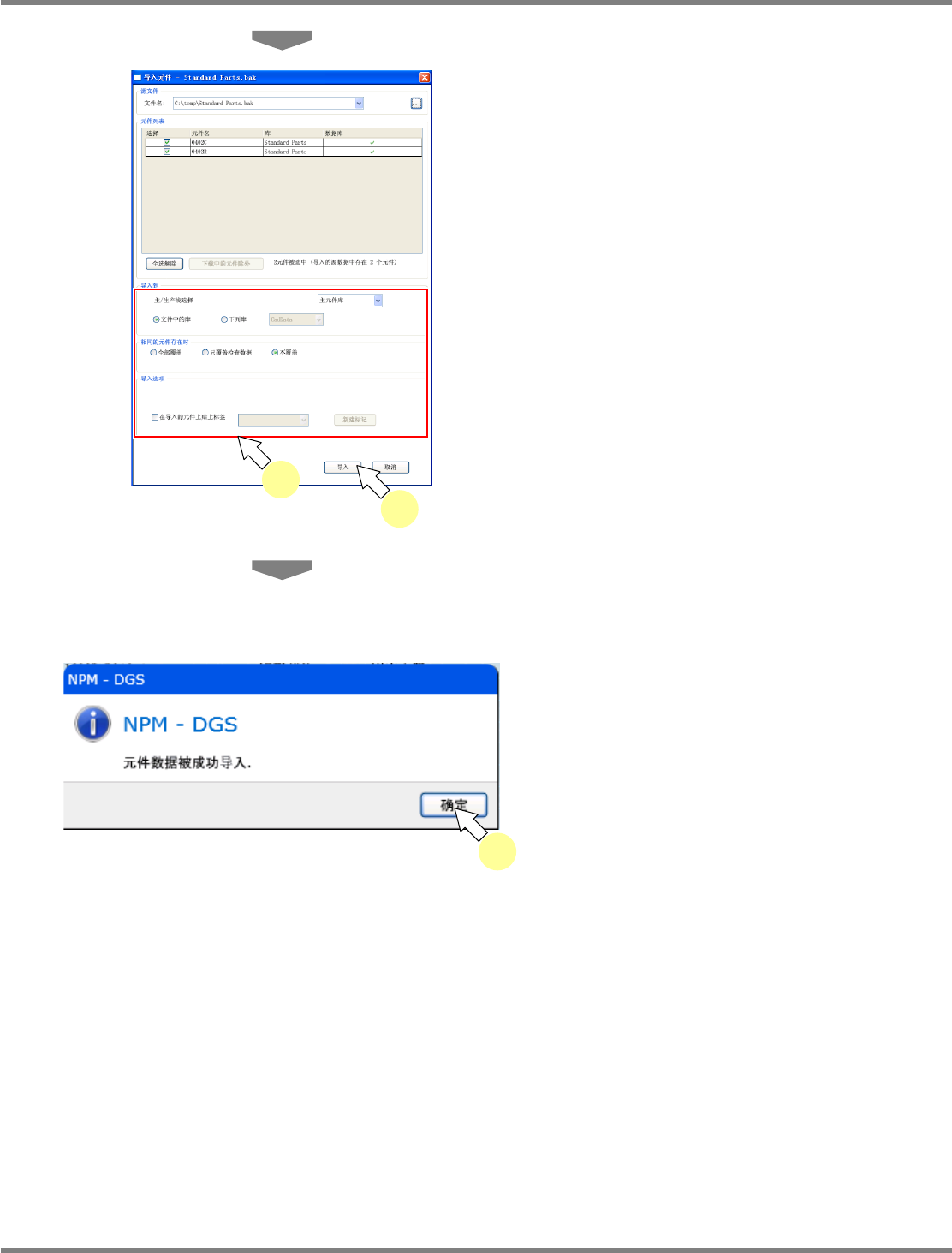

5
选择导入目的地。
导入目的地可从主元件库与生产线元件库中选
择。
■ 主元件库
1.
在主
/
生产线选择下选择主元件库。
2.
如果生产数据内的元件库没有问题，请选
择
'
文件中的库
';
指定任意的元件库，请选
择
'
下列库
'
。
■ 生产线元件库
1.
从主
/
生产线选择的下拉菜单中选择实际
生产线名称。
2.
请勾选指定的元件库后选择生产线元件
库。
若要在导入的元件上贴上标签，请在
‘
在导入的
元件上贴上标签
’
的选框中打勾，然后选择要粘
贴的标签。
6
点击
[
导入
]
。
将执行导入。
7
点击
[
确定
]
。
Parts060400S-38C00
5
6
Parts060400S-05C01
7
