NPM-DGS 程序手册 6.4 元件的导入、导出 Page 6-38 EJS9AC-MB-06P-02 对生产线内的每个元件程序库进行更新时 1 从程序库的树状菜单显示区域中选择 生产线后， 单击右击菜单上的 [ 更新到主 元件程序库 ] 。 将显示 < 更新到主元件程序库 > 画面。 在这之后， 请按照与 ‘ ■对每个生产线进行更新时 ’ 相同 的步骤执行更新。 对每个元件进行更新时 1 选择元件后，单击右击…
NPM-DGS
程序手册
6.4
元件的导入、导出
EJS9AC-MB-06P-02 Page 6-37
3

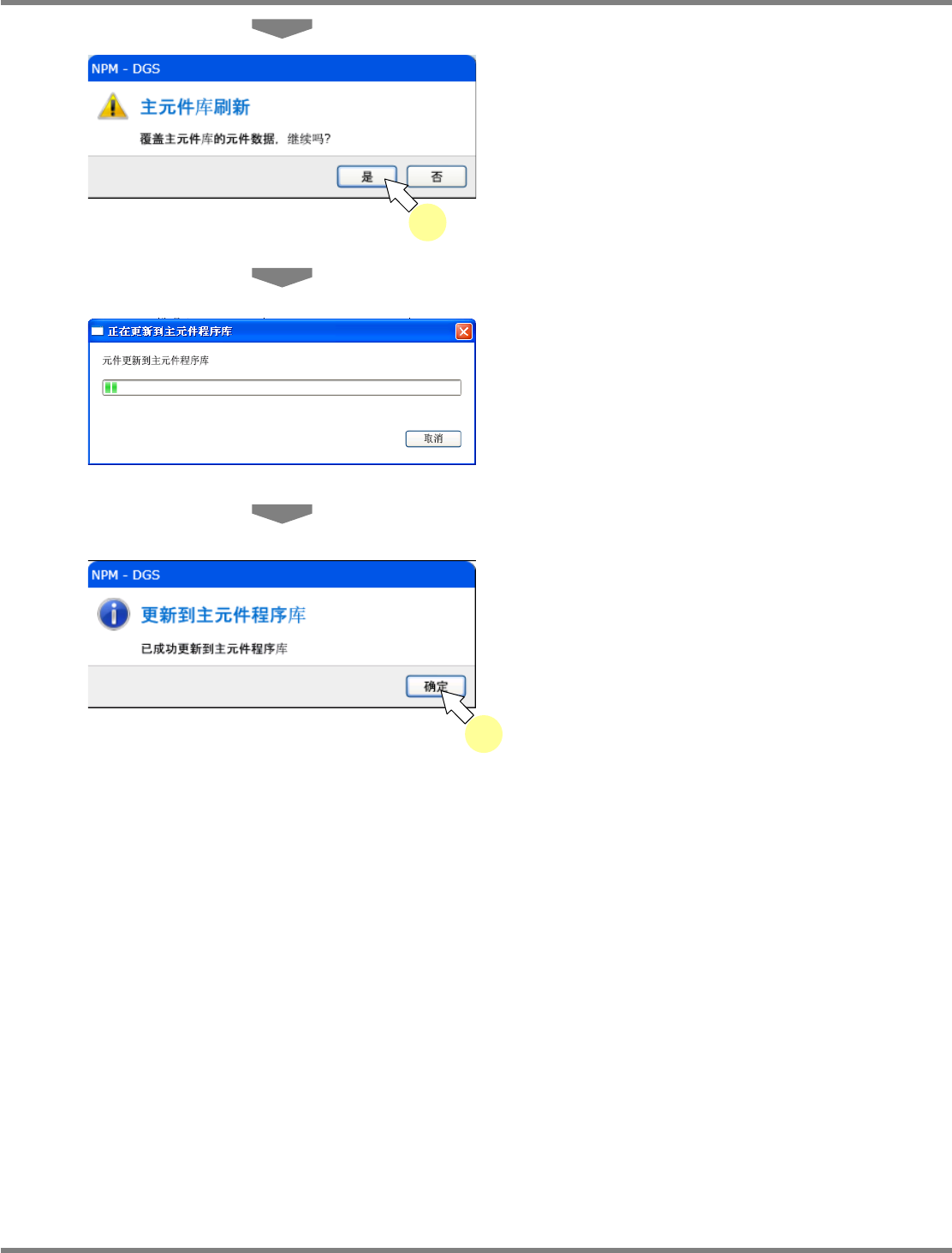

点击
[
是
]
。
将显示更新处理的进展画面。
4
将显示表示完成的对话框，点击
[
确定
]
。
如果在主元件程序库中存在相同名称的程序
库、同名元件，即会执行覆盖或追加。
Parts060400S-35C00
Parts060400S-36C00
4
Parts060400S-30C00
3
NPM-DGS
程序手册
6.4
元件的导入、导出
Page 6-38 EJS9AC-MB-06P-02

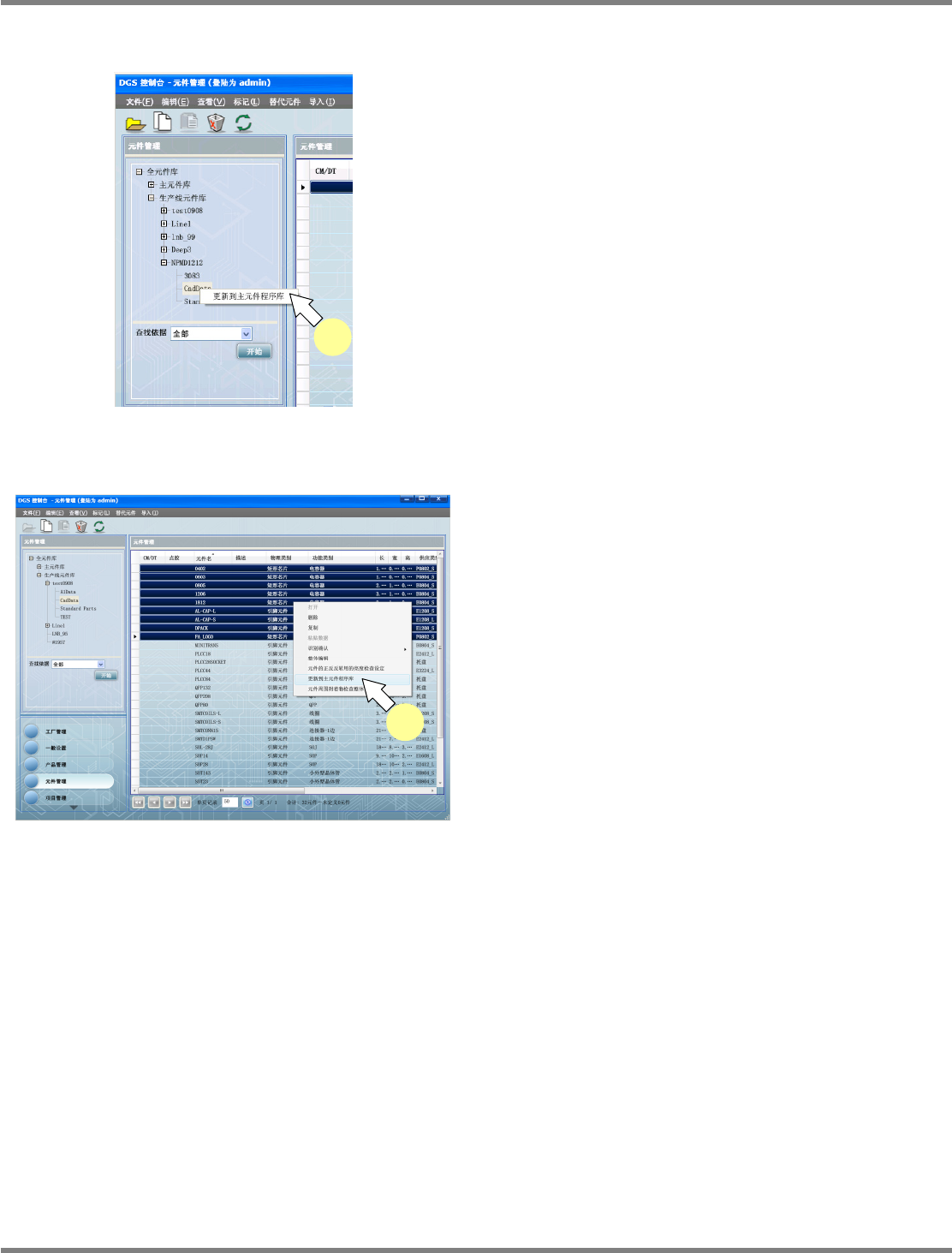

对生产线内的每个元件程序库进行更新时
1
从程序库的树状菜单显示区域中选择
生产线后，单击右击菜单上的
[
更新到主
元件程序库
]
。
将显示
<
更新到主元件程序库
>
画面。在这之后，
请按照与
‘
■对每个生产线进行更新时
’
相同
的步骤执行更新。
对每个元件进行更新时
1
选择元件后，单击右击菜单上的
[
更新
到主元件程序库
]
。
将显示
<
更新到主元件程序库
>
画面。在这之后，
请按照与
‘
■对每个生产线进行更新时
’
相同
的步骤执行更新。
只有在选择了多个元件时，会显示
<
更新到主元
件程序库
>
画面。当选择了一个元件时，不会显
示这个画面。
Parts060400S-33C00
1
Parts060400S-31C01
1
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-39
6.5
添加新的元件

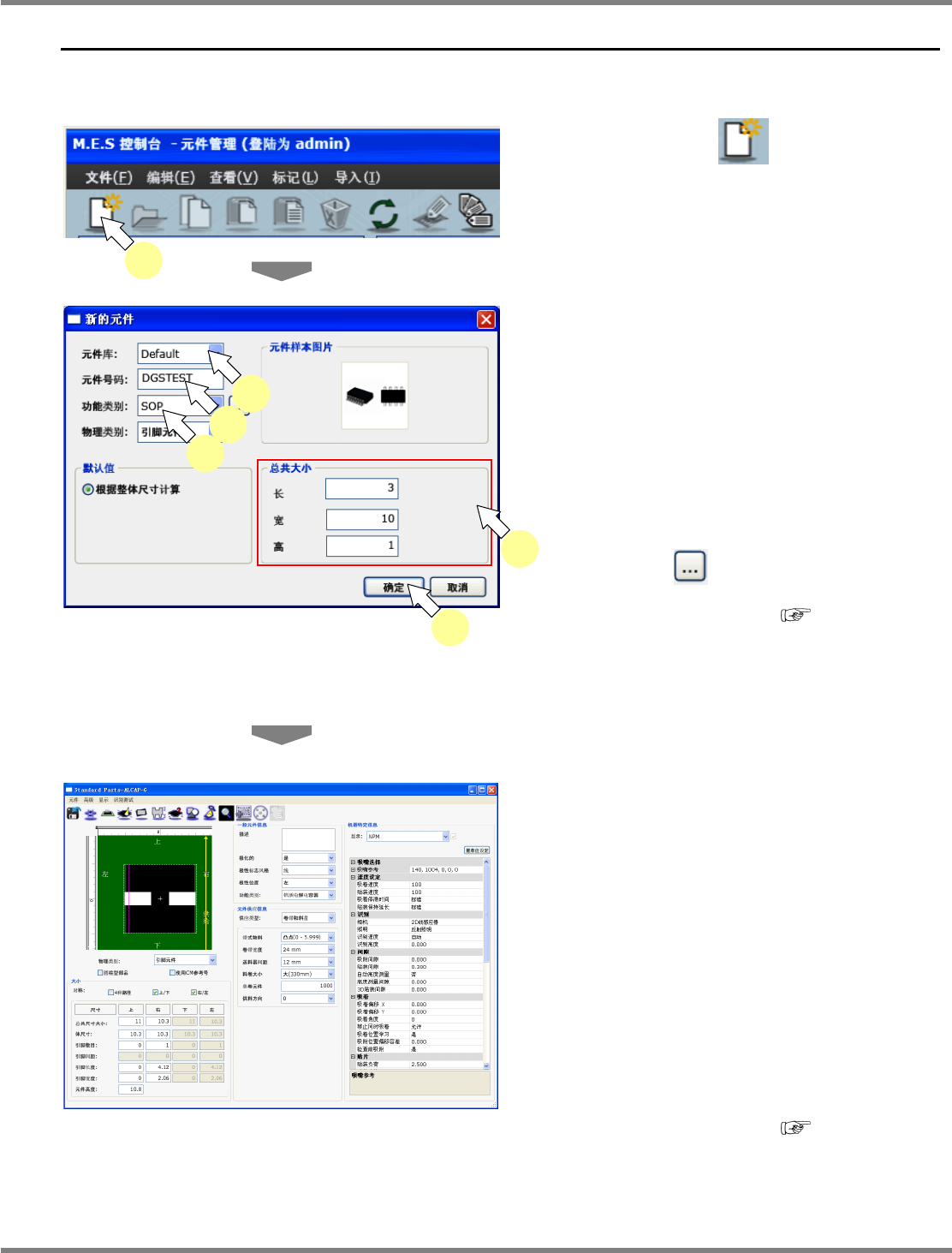

添加新的元件
1
点击工具栏的
，或者菜单栏的
[
文
件
]
[
新元件
]
，或者在元件一览表上
弹出右击菜单，选择
[
新元件
]
。
将会显示
<
新的元件
>
画面。
2
选择元件库。
3
输入元件号码。
不能使用下述文字。
% ”
空格
4
输入功能类别。
点击右侧的
，将会显示功能类别的图片。
关于功能类别的详细内容
:
‘6.5.2
功能类
别图片
’
元件的物理类别，在选择功能类别后将会自动
设定。有以下
4
种。
•
[
矩形芯片
]
•
[
引线形芯片
]
•
[
球形芯片
]
•
[
异形芯片
]
5
输入元件的总共尺寸大小
(
长度、宽
度、高度
)
。
输入范围如下所示。
长度
: 0.01 ~ 1000
宽度
: 0.01 ~ 1000
高度
: 0.01 ~ 100
6
点击
[
确定
]
。
将会显示元件编辑画面。
关于元件编辑的详细内容
:
‘6.5.3
编辑元
件
’
Parts060600S-01C00
1
Parts060600S-05C02
Parts060600S-03C01
2
3
4
6
5
