NPM-DGS 程序手册 6.5 添加新的元件 Page 6-40 EJS9AC-MB-06P-02  认识数据生成 ( 用扫描图像新建 ) 1 点击菜单栏的 [ 用扫描图像新建 ] 。  显示出 < 用扫描图像新建 > 画面。 2 选择元件库，输入元件名。 3 点击 [ 确定 ] 。  显示出 < 认识数据生成 > 画面。  < 认识数据生成 > 画面的具体内容 : ‘11 用 扫描设备制作…

100%1 / 1144
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-39
6.5
添加新的元件
添加新的元件
1
点击工具栏的
，或者菜单栏的
[
文
件
]
[
新元件
]
，或者在元件一览表上
弹出右击菜单，选择
[
新元件
]
。
将会显示
<
新的元件
>
画面。
2
选择元件库。
3
输入元件号码。
不能使用下述文字。
% ”
空格
4
输入功能类别。
点击右侧的
，将会显示功能类别的图片。
关于功能类别的详细内容
:
‘6.5.2
功能类
别图片
’
元件的物理类别，在选择功能类别后将会自动
设定。有以下
4
种。
•
[
矩形芯片
]
•
[
引线形芯片
]
•
[
球形芯片
]
•
[
异形芯片
]
5
输入元件的总共尺寸大小
(
长度、宽
度、高度
)
。
输入范围如下所示。
长度
: 0.01 ~ 1000
宽度
: 0.01 ~ 1000
高度
: 0.01 ~ 100
6
点击
[
确定
]
。
将会显示元件编辑画面。
关于元件编辑的详细内容
:
‘6.5.3
编辑元
件
’
Parts060600S-01C00
1
Parts060600S-05C02
Parts060600S-03C01
2
3
4
6
5
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-40 EJS9AC-MB-06P-02

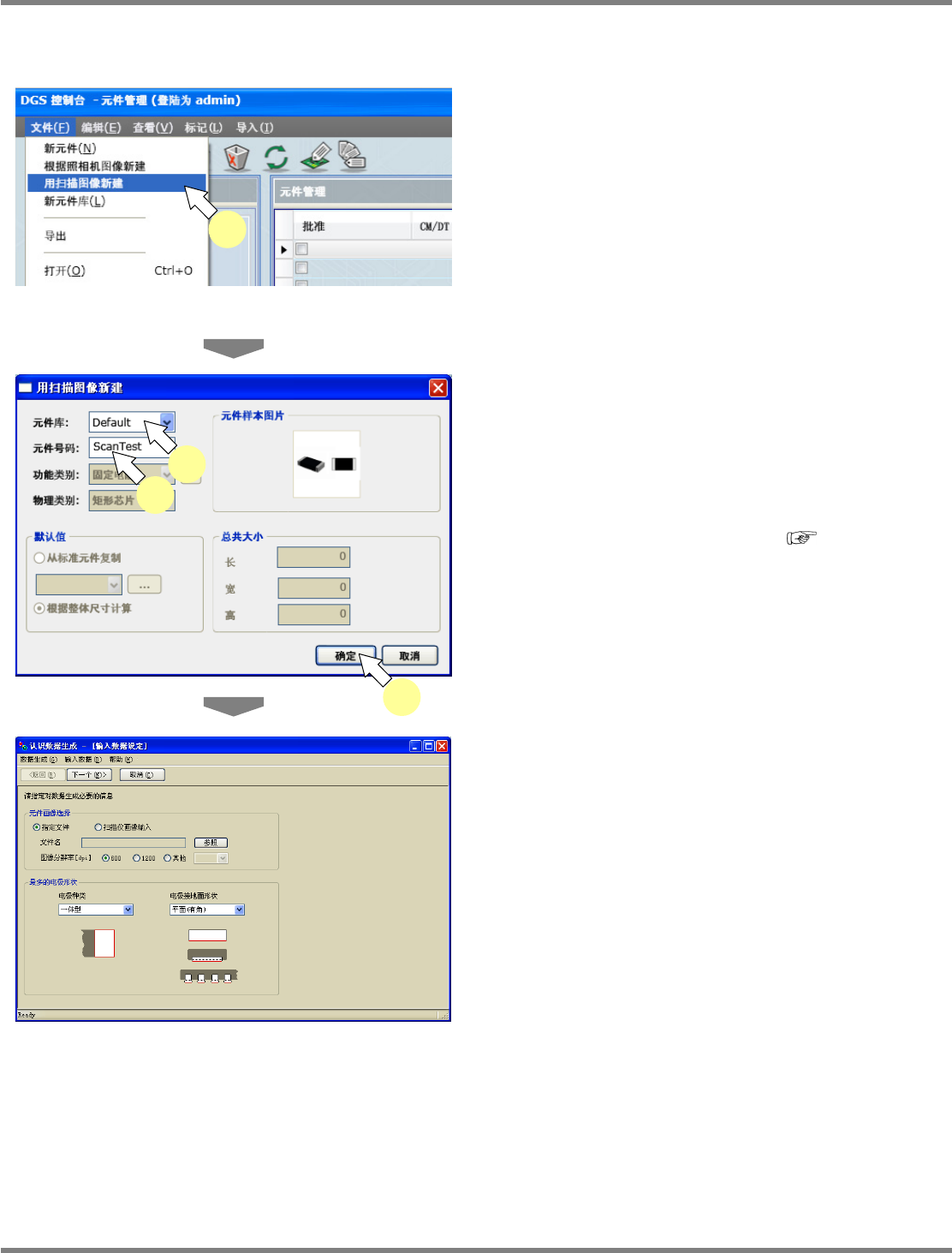

认识数据生成
(
用扫描图像新建
)
1
点击菜单栏的
[
用扫描图像新建
]
。
显示出
<
用扫描图像新建
>
画面。
2
选择元件库，输入元件名。
3
点击
[
确定
]
。
显示出
<
认识数据生成
>
画面。
<
认识数据生成
>
画面的具体内容
:
‘11
用
扫描设备制作识别数据
’
Parts060600S-08C00
Parts060600S-06C00
1
Parts060600S-07C00
2
2
3
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-41

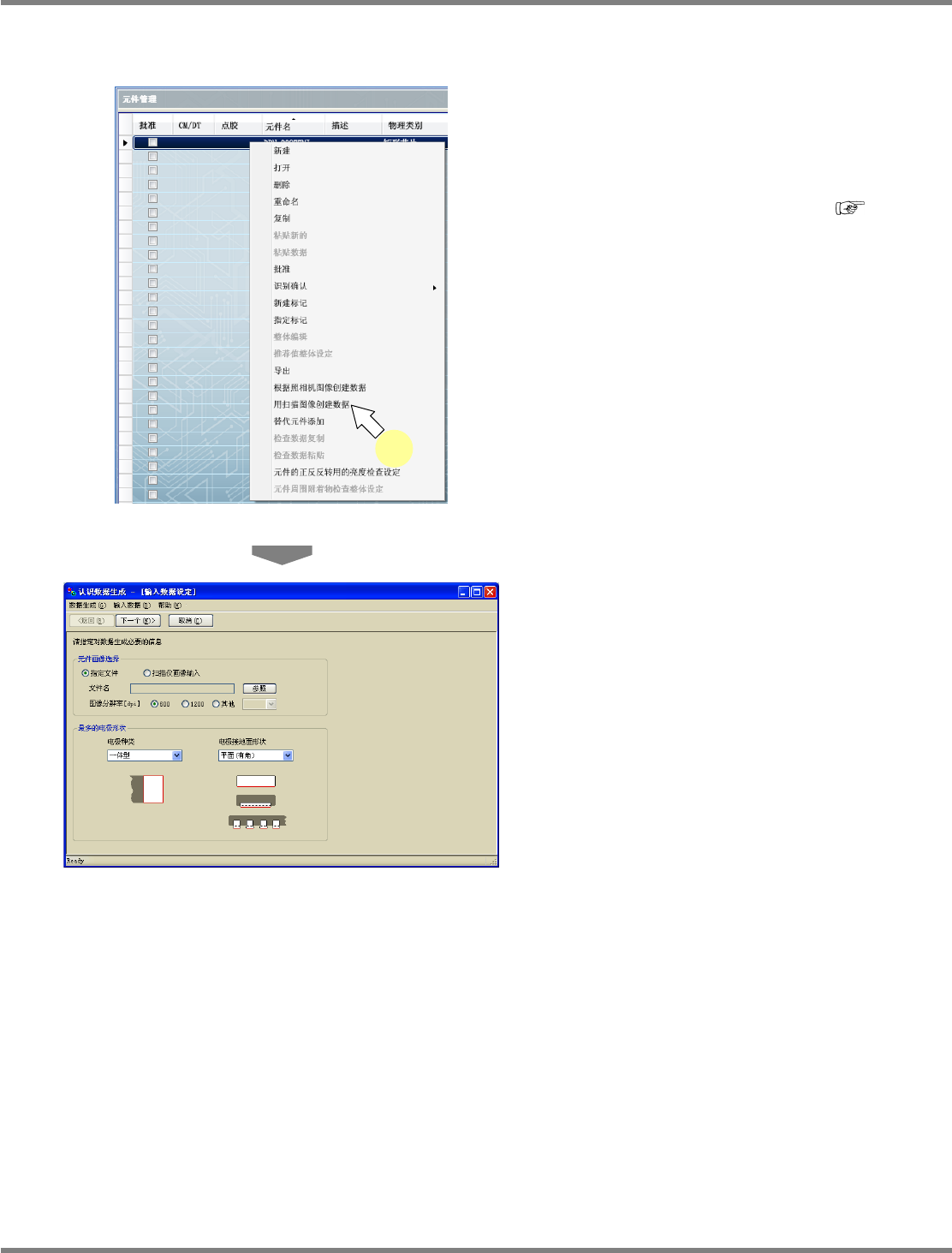

认识数据生成
(
用扫描图像创建数据
)
1
在元件一览表上弹出右击菜单，点击
[
用扫描图像创建数据
]
。
显示出
<
认识数据生成
>
画面。
<
认识数据生成
>
画面的具体内容
:
‘11
用
扫描设备制作识别数据
’
Parts060600S-10C00
Parts060600S-09C02
1
