NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-45
② 元件形状信息
元件形状信息的设定项目如下所示。
设定项目
(
共通
)
项目
说明
元件形状信息
‘
物理类别
’
元件的形状。有以下
4
种。
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
圆柱型部品
’
请在元件形状为圆柱形时勾选。
<
例子
>
圆柱电阻、玻封二极管、圆柱形压缩器
‘
使用
CM
参考号
’
不自动决定识别处理，而相应
CM
的参考号来进行识别处理之际，

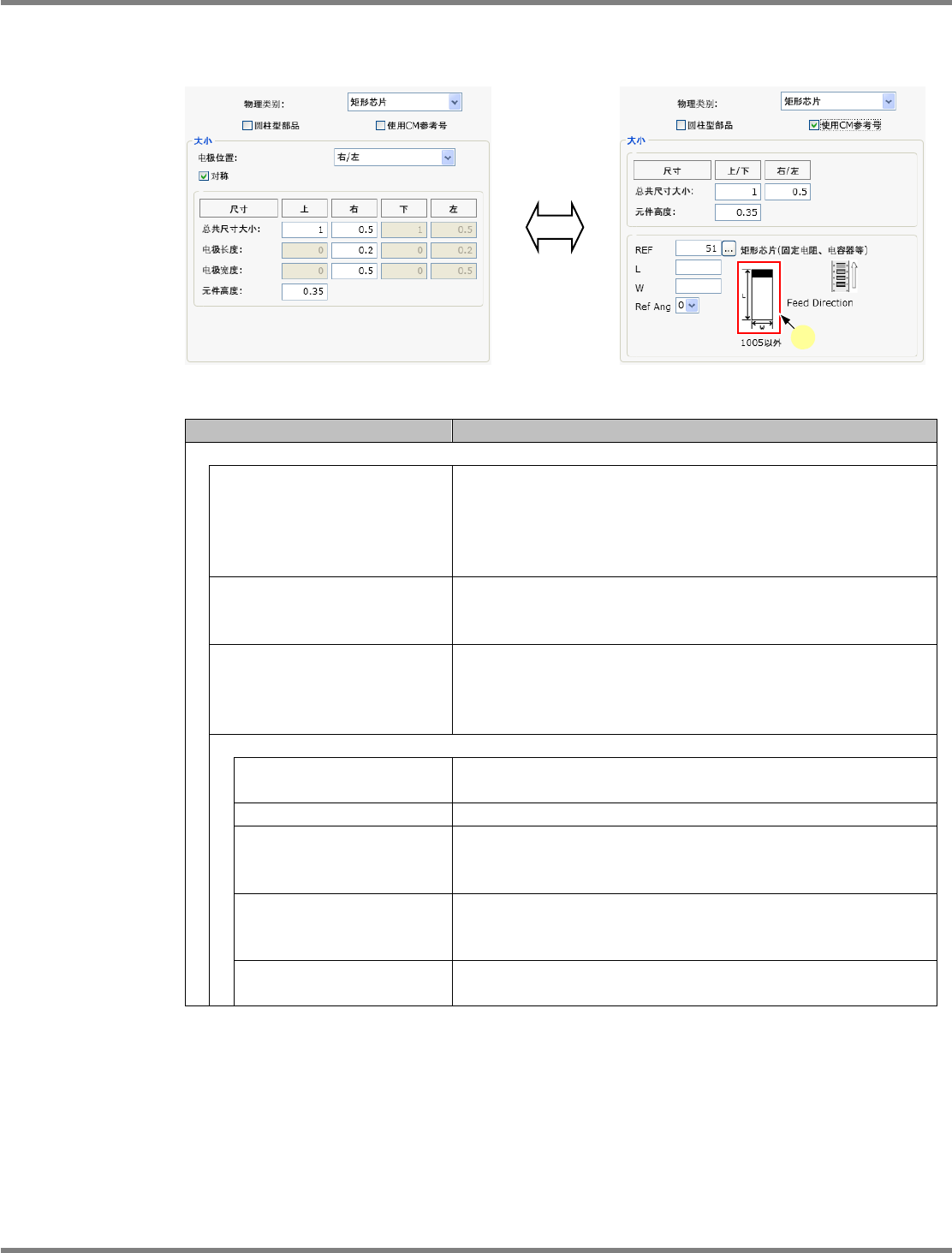

请在这个复选框内打勾。画面将会变更为右侧所示画面。
只有不拥有扩张数据的参考号
51 ~ 165
为对象。请对需要扩张
数据的元件进行通常的动作。
‘
尺寸
’
‘
总共尺寸大小
’
设定元件的最大外形尺寸。请在上
/
下中设定横向、在左
/
右中设定
纵向的尺寸。
‘
元件高度
’
设定从基板表面到元件最高部分为止的高度。
‘REF’
显示
CM
参考号。请参考右侧的说明来选择。按
[
…
]
，即能够从
一览中选择。
只能够对不拥有扩张数据的参考号
51 ~ 165
进行设定。
‘L’ / ‘W’
显示在
CM
所定义的元件尺寸。
因
REF
不同，纵向和横向的定义也不同。请参考元件定义图
a
进行设定。
‘Ref Ang’
请从
0 / 90 / 180 / -90
中选择供给角度。
请参考元件定义图
a
来设定元件的朝向。
Parts060603S-03C00
Parts060503S-40C00
a
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-46 EJS9AC-MB-06P-02
设定项目
(
矩形元件
)
项目
说明
元件形状信息
‘
电极位置
’
设定元件的电极位置。有以下
3
种。
• [
上
/
下
]
• [
右
/
左
]
• [
无
]
‘
对称
’
将对称设定为
ON
，在左右的边上将会设定同样的值。可减少输
入项目。
‘
总共尺寸大小
’
元件的最大外形尺寸。只能对上、右边进行编辑。
‘
电极长度
’
元件的电极长度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
电极宽度
’
元件的电极宽度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
元件高度
’
元件的高度。从基板表面到该元件最高部分为止的高度。
设定项目
(
引线元件
)
项目
说明

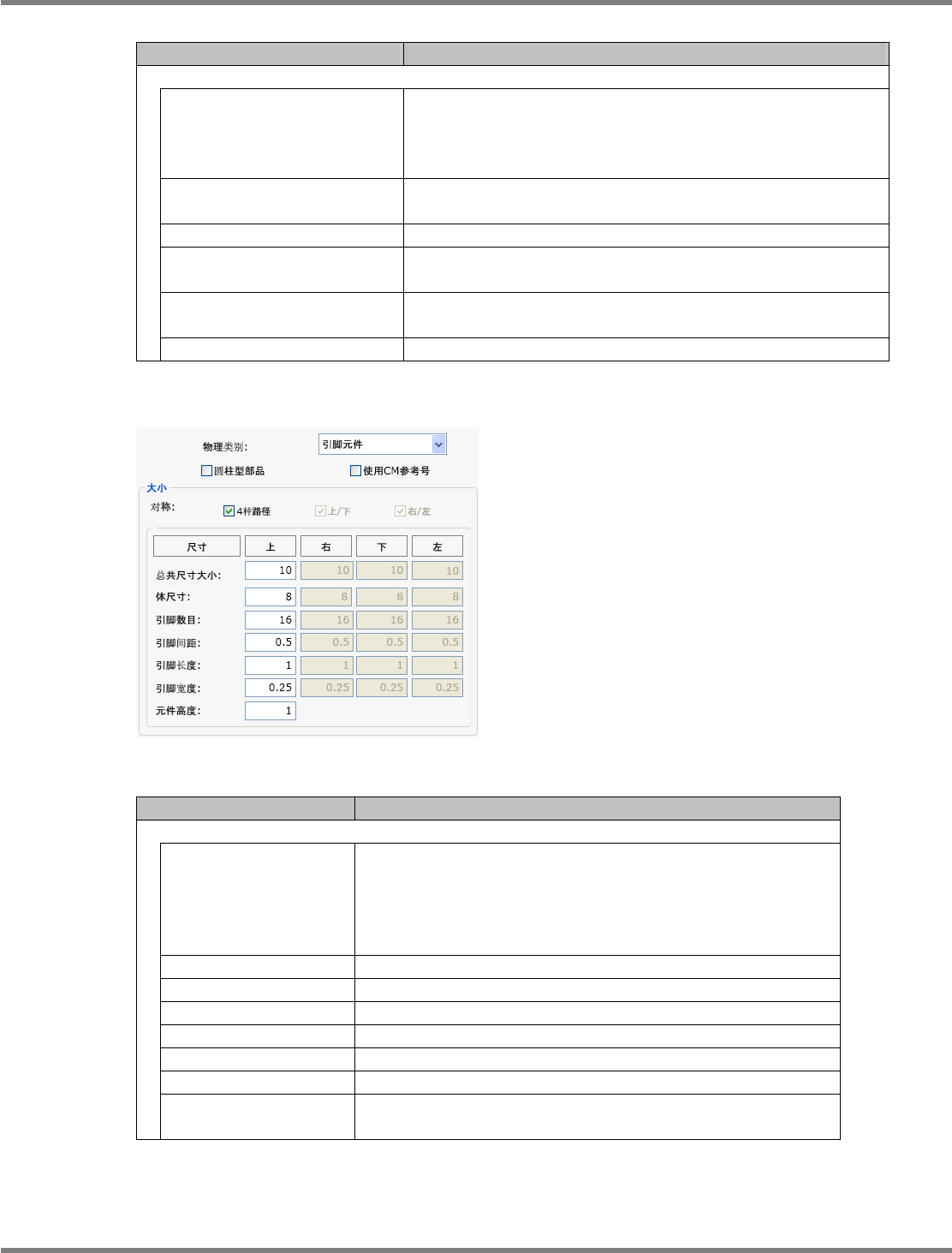

元件形状信息
‘
对称
’
设定对称后，在所设定的边上将会设定同样的值。有以下
3
种。
• [4
种路径
]
• [
上
/
下
]
• [
右
/
左
]
可减少输入项目。
‘
总共尺寸大小
’
元件的最大外形尺寸。只能对上、右边进行编辑。
‘
体尺寸
’
元件的主体尺寸。只能对上、右边进行编辑。
‘
引脚数目
’
元件的每个边的引线数量。对没有引线的边，请设定
0
。
‘
引脚间距
’
从某一个引线中心到相邻引线的中心为止的距离。
‘
引脚长度
’
位于元件主体上，并且与基板接触的引线长度。
‘
引脚宽度
’
位于元件主体上的引线宽度。
‘
元件高度
’
从基板表面到该元件最高部分为止的高度。
(
从元件表面到引线下
面为止的长度。
)
Parts060603S-04C01
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-47
设定项目
(
球型
)
项目
说明
元件形状信息
‘
对称
’
如果将对称设定为
ON
，则会在
X
与
Y
上设定相同的值。如此即
可减少输入项目。
‘
总共尺寸大小
’
元件的最大外形尺寸。
‘
球数
’
在元件的行
/
列中存在的球的数量。
‘
球间距
’
从某一个球中心到相邻球的中心为止的距离。
‘
球直径
’
球的直径。
‘
元件高度
’
从基板表面到该元件最高部分为止的高度。
(
从元件表面到球下面
为止的长度。
)

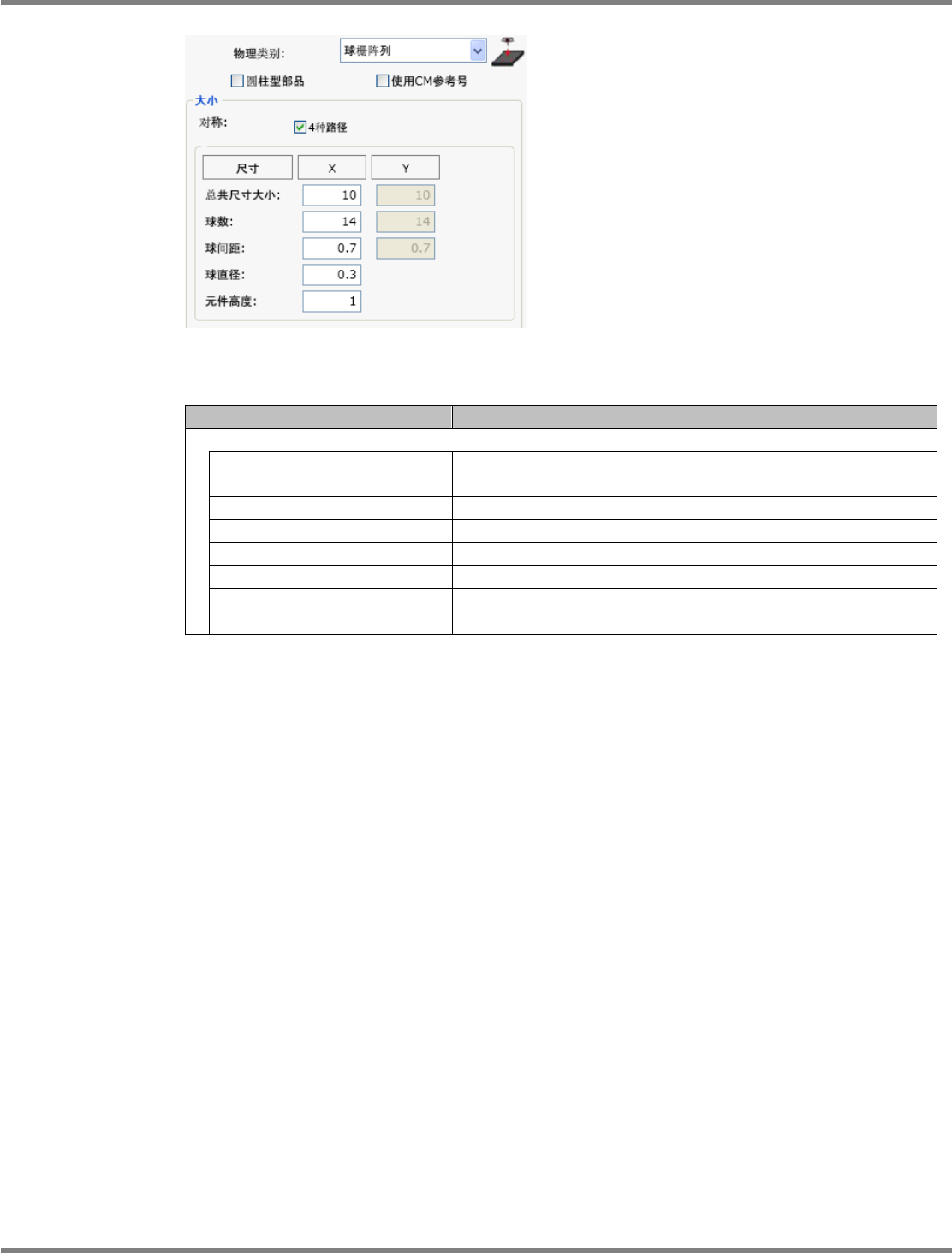

在物理类别选项中选择球栅阵列时，将在右侧显示图标。
这是从上面透过看的状态，代表对元件形状进行定义。
Parts060603S-05C01
