NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-02 Page 6-53 从供应类型选项中选择 ‘ 托盘 ’ 时的排出地点的设定 1 在 ‘ 元件供应信息 ’ 的 ‘ 供应类型 ’ 选项中 选择 ‘ 托盘 ’ 。 显示出将排出地点变更为 ‘NG 托盘 ’ 的确认对话 框。 2 点击 [ 是 ] / [ 否 ] 。 [ 是 ] : ‘ 机器特定信息 ’ 的 ‘ 元件拒绝 ’ 的 ‘ 丢到 ’ 将变 …
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-52 EJS9AC-MB-06P-02

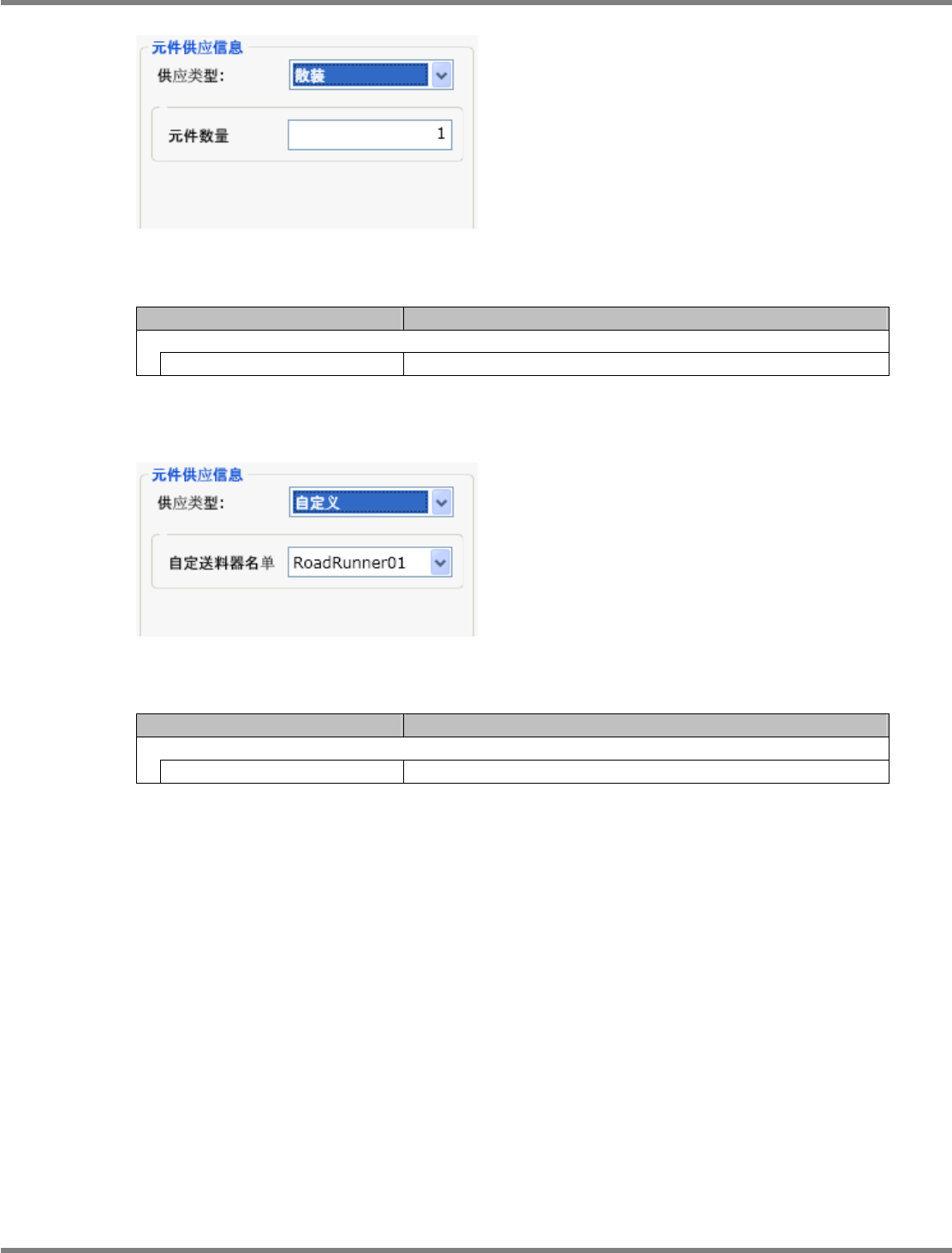

设定项目
(
散装
)
项目
说明
‘
元件供应信息
’
‘
元件数量
’
设定散装供料器的元件数量。
设定项目
(
自定义
)
项目
说明
‘
元件供应信息
’
‘
自定送料器名单
’
从自定义送料器名单中选择使用的供料器。
Parts060503S-08C00
Parts060503S-09C00
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-53

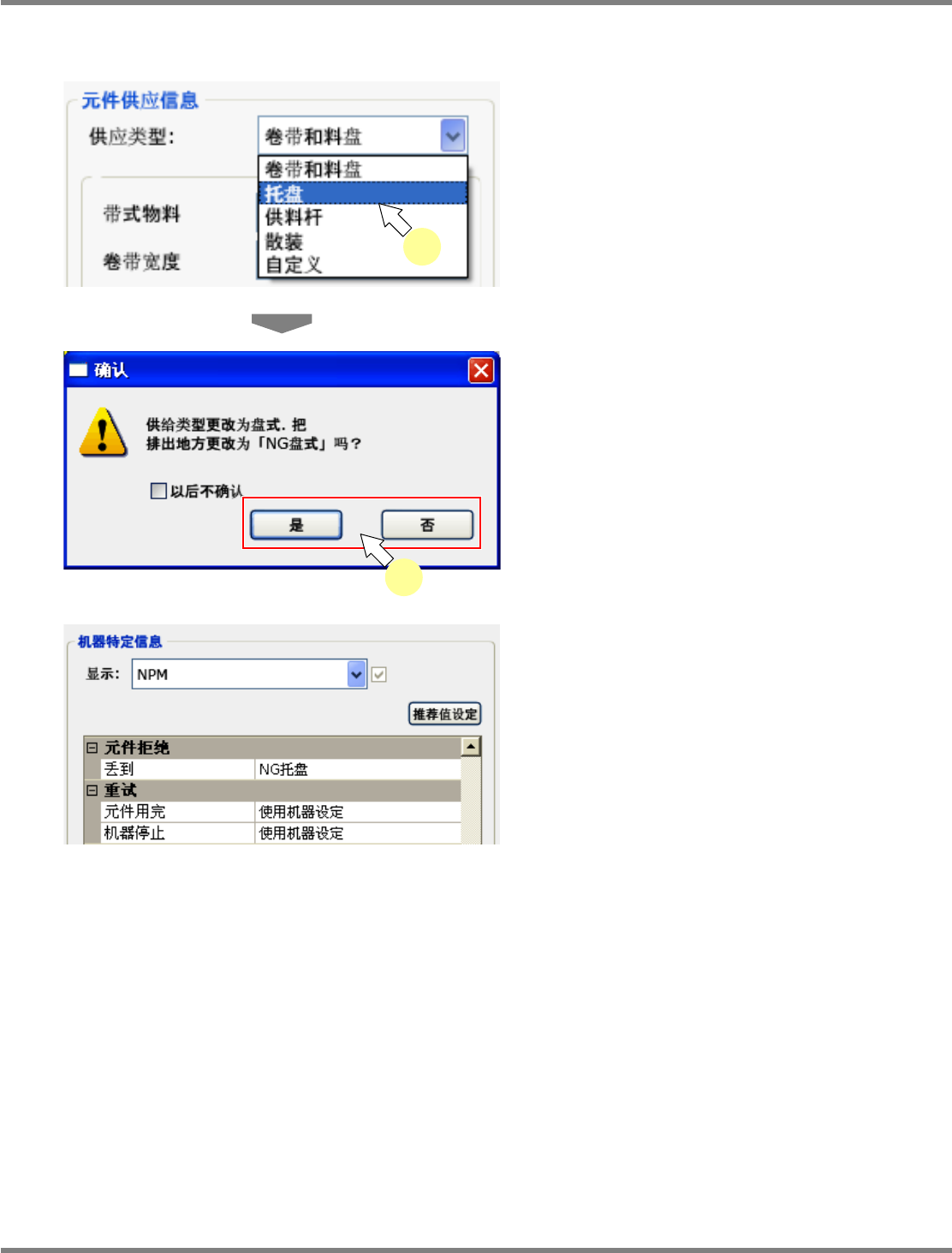

从供应类型选项中选择
‘
托盘
’
时的排出地点的设定
1
在
‘
元件供应信息
’
的
‘
供应类型
’
选项中
选择
‘
托盘
’
。
显示出将排出地点变更为
‘NG
托盘
’
的确认对话
框。
2
点击
[
是
] / [
否
]
。
[
是
] : ‘
机器特定信息
’
的
‘
元件拒绝
’
的
‘
丢到
’
将变
为
‘NG
托盘
’
。
[
否
] : ‘
机器特定信息
’
的
‘
元件拒绝
’
的
‘
丢到
’
将保
持现在的信息。
如果在
‘
以后不确认
’
栏中打勾，则保存此确认对
话框的选择结果，从下次以后起不显示确认对
话框，直接适用此次的选择结果。
如果边按
[Ctrl]
，边选 择
‘
供应类型
’
，则可再次显
示对话框。
Parts060603S-09C03
Parts060603S-09C02
1
Parts060603S-09C02
2
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-54 EJS9AC-MB-06P-02

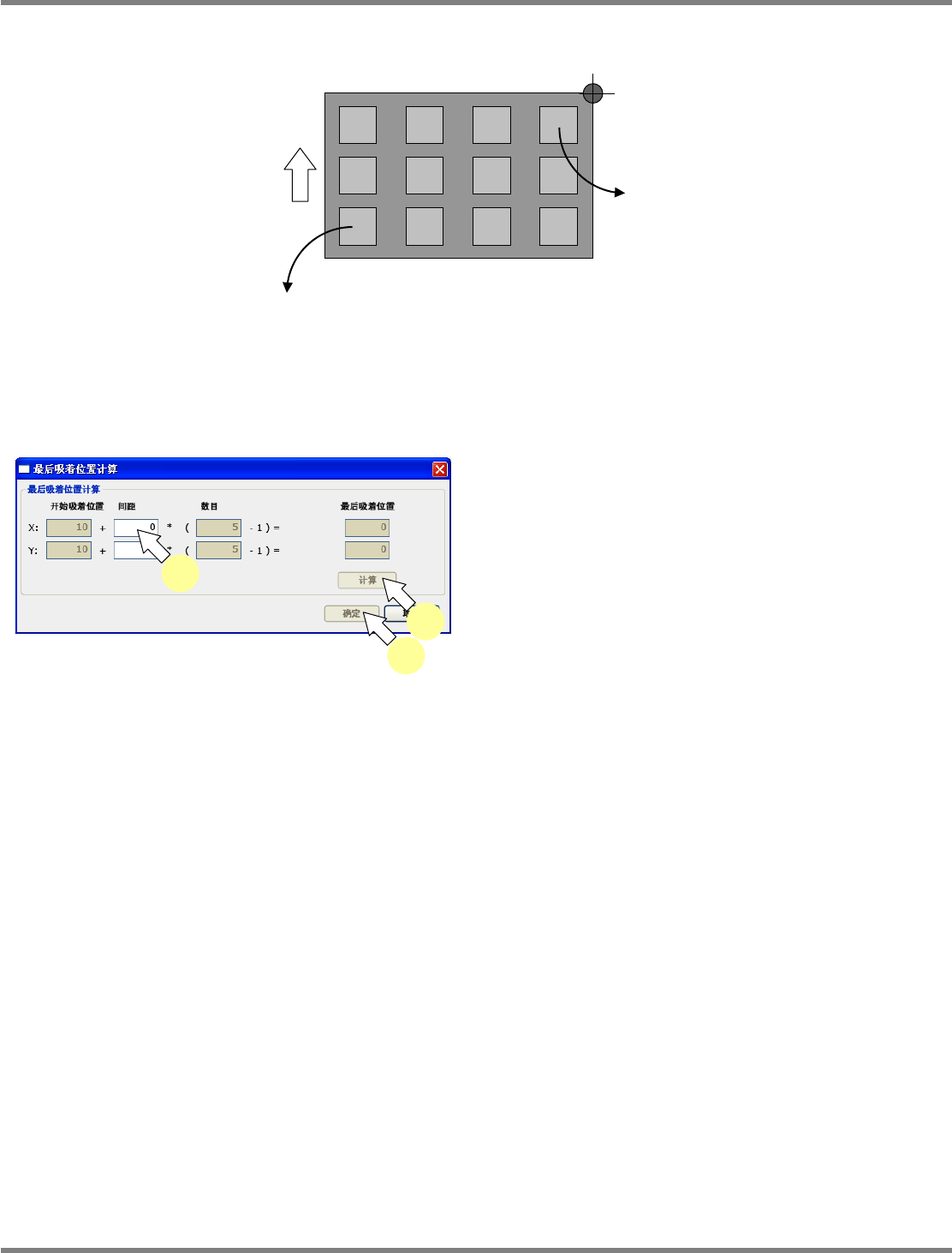

托盘第一吸着位置和最后吸着位置的概略
最后吸着位置的计算
在
<
最后吸着位置计算
>
画面上输入间距，则可计算最后吸着位置。
1
输入
X
和
Y
方向的间距。
因为使用元件编辑画面的数据，所以对
‘
开始吸
着位置
’
和
‘
数目
’
不需输入。
2
点击
[
计算
]
。
将会计算最后吸着位置，并显示。
3
点击
[
确定
]
。
最后吸着位置数据将会反映到元件编辑画面。
Parts060603S-10C00
1
2
3
托盘的拉出方向
最后吸着位置
第
1
吸着位置
