NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-02 Page 6-73 设定有关元件的吸嘴信息 1 点击 ‘ 机器特定信息 ’ 的 ‘ 吸嘴参考 ’ 右边 的吸嘴检查 。 显示出吸嘴构成画面。 2 从 ‘ 吸嘴库 ’ 中选择候选吸嘴，点击向右 箭头 。 在选择吸嘴中显示所选择的吸嘴。 解除选择吸嘴时，请选择设定吸嘴， 点击向左 箭头 。 变更选择吸嘴的候选顺序时， 请选择设定吸嘴， 点击…
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-72 EJS9AC-MB-06P-02
按钮
按钮
说明
‘
吸嘴信息
’
向右箭头
把在
‘
吸嘴库
’
中选择的吸嘴作为候选。
向左箭头
解除所选择的吸嘴。
向上箭头
将候选吸嘴的顺序向上推移。
向下箭头
将候选吸嘴的顺序向下推移。
‘
吸附信息
’
[
重新抽取
]
重新显示吸附位置的图像。
[
确定
]
保存所设定的数据，结束吸嘴检查。
[
取消
]
不保存所设定的数据，结束吸嘴检查。
右击菜单
(
吸附信息
)
项目
说明
[
复制
]
复制所选数值。
[
剪切
]
剪切所选数值。
[
粘贴
]
粘贴所复制或剪切的数值。
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-73
设定有关元件的吸嘴信息

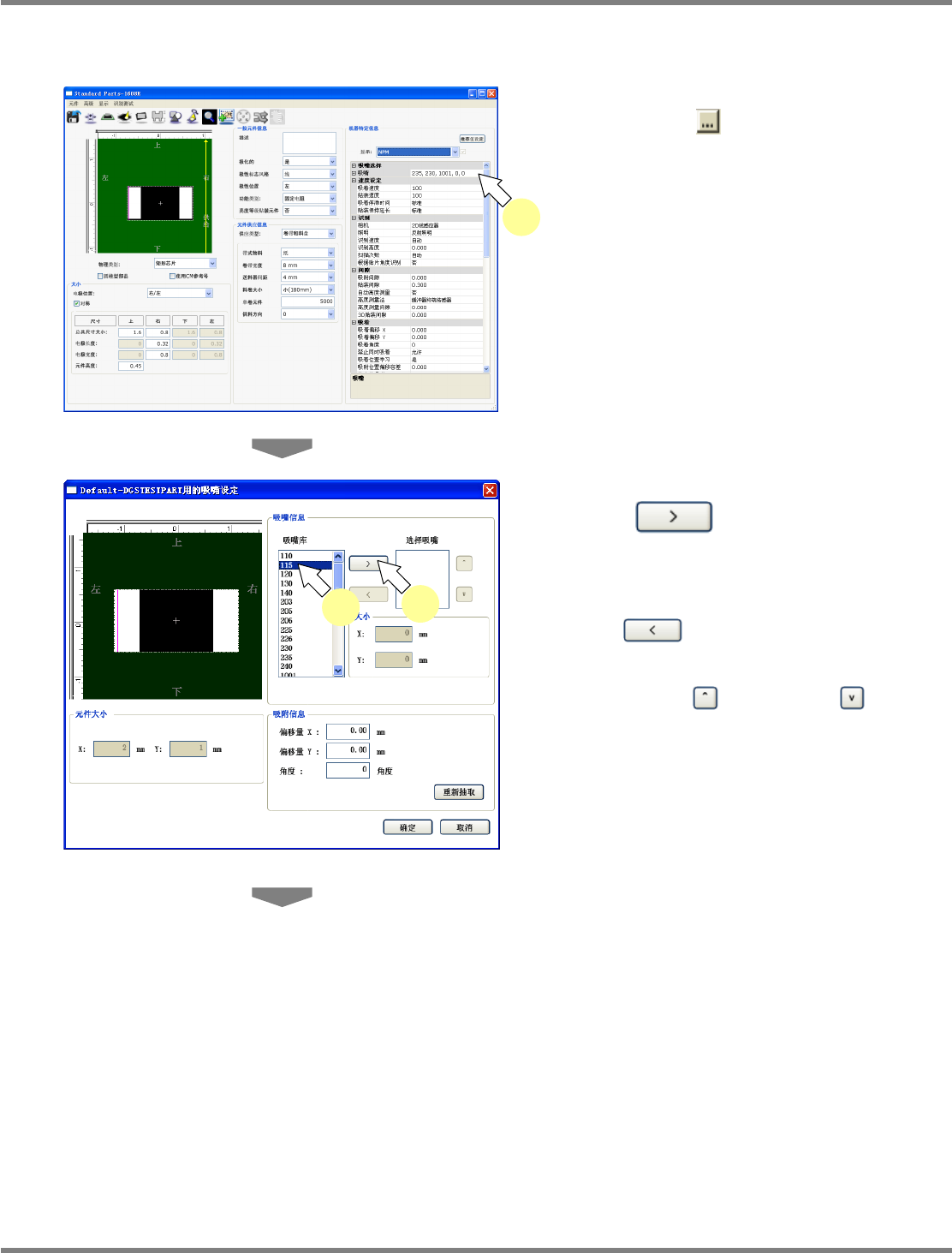

1
点击
‘
机器特定信息
’
的
‘
吸嘴参考
’
右边
的吸嘴检查
。
显示出吸嘴构成画面。
2
从
‘
吸嘴库
’
中选择候选吸嘴，点击向右
箭头
。
在选择吸嘴中显示所选择的吸嘴。
解除选择吸嘴时，请选择设定吸嘴，点击向左
箭头
。
变更选择吸嘴的候选顺序时，请选择设定吸嘴，
点击向上箭头
或者向下箭头
。
Parts060603S-25C05
1
Parts060603S-27C00
2
2
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-74 EJS9AC-MB-06P-02

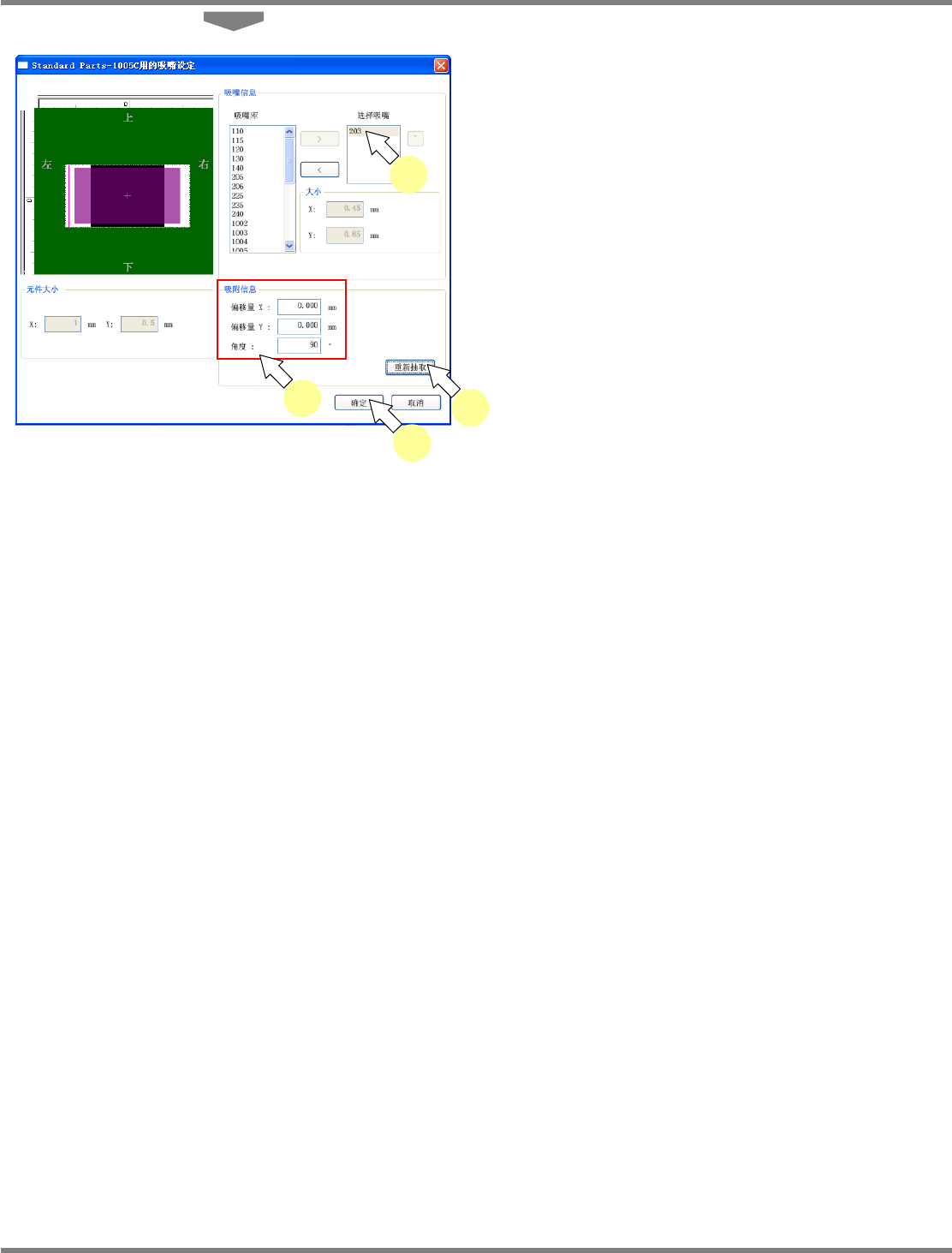

3
在选择吸嘴中选择要设定吸着信息的
吸嘴。
显示出吸着位置的图像。
4
设定
‘
吸附信息
’
的
‘
偏移量
X’
、
‘
偏移量
Y’
、
‘
角度
’
，点击
[
重新抽取
]
。
重新显示吸着位置的图像。
5
点击
[
确定
]
。
保存所设定的数据，结束吸嘴检查画面。
Parts060603S-32C01
3
4
4
5
