NPM-DGS
程序手册
6.5
添加新的元件
Page 6-80 EJS9AC-MB-06P-02
6.5.5
点胶选项数据
对需要进行点胶的元件设定有必要的点胶选项。
添加新的点胶选项

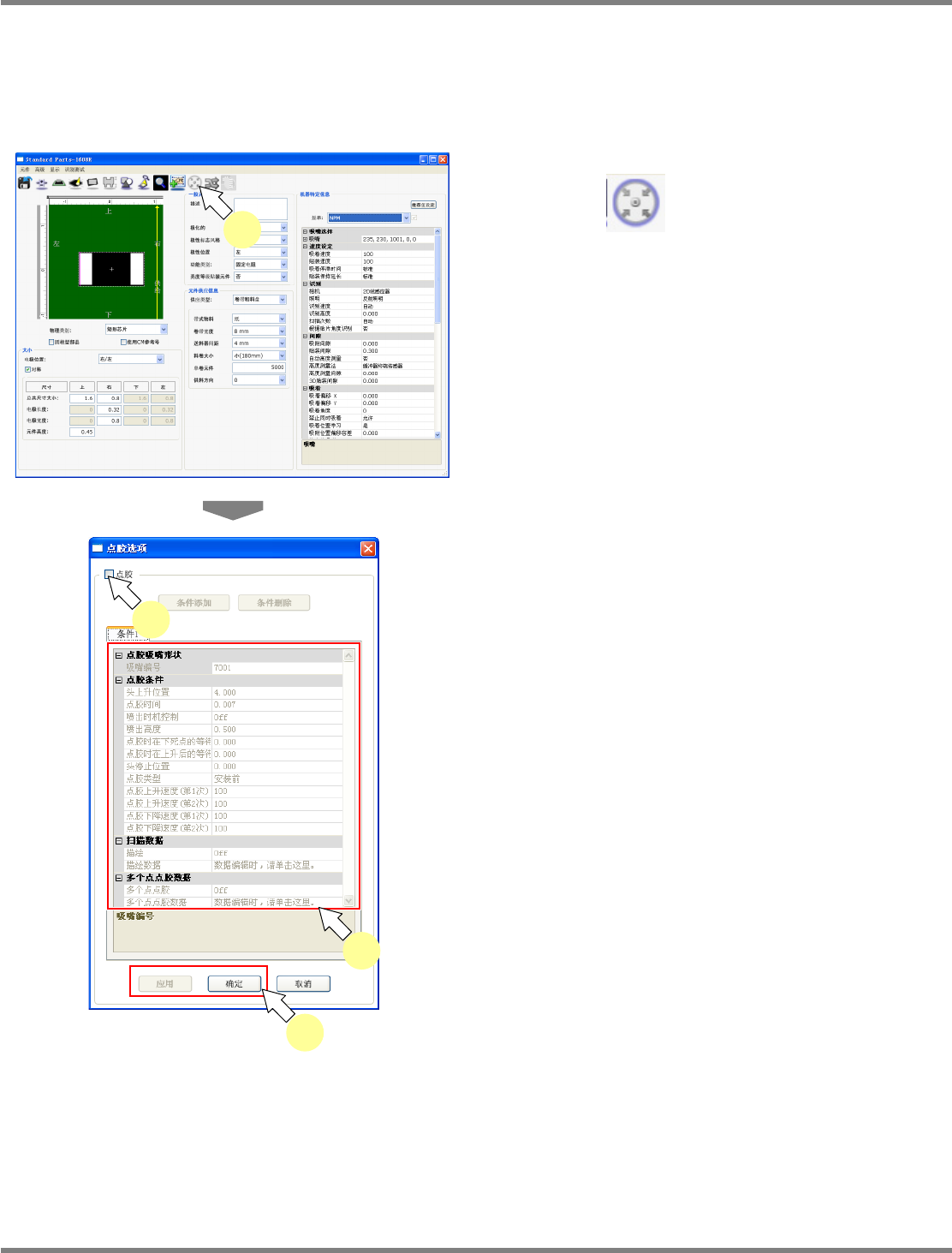

1
点击菜单栏的
[
高级
]
[
点胶选项
]
或工
具栏的
(
点胶选项
)
。
显示出
<
点胶选项
>
画面。
2
在
‘
点胶
’
的选框中打勾。
3
设定各种项目。
4
点击
[
应用
]
或
[
确定
]
。
如果点击
[
确定
]
，则会关闭
<
点胶选项
>
画面。
当再添加条件时，点击
[
条件添加
]
后进行步骤
3.
、
4.
的操作。
Parts060603S-54C02
1
Parts060503S-02C02
2
3
4
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-81

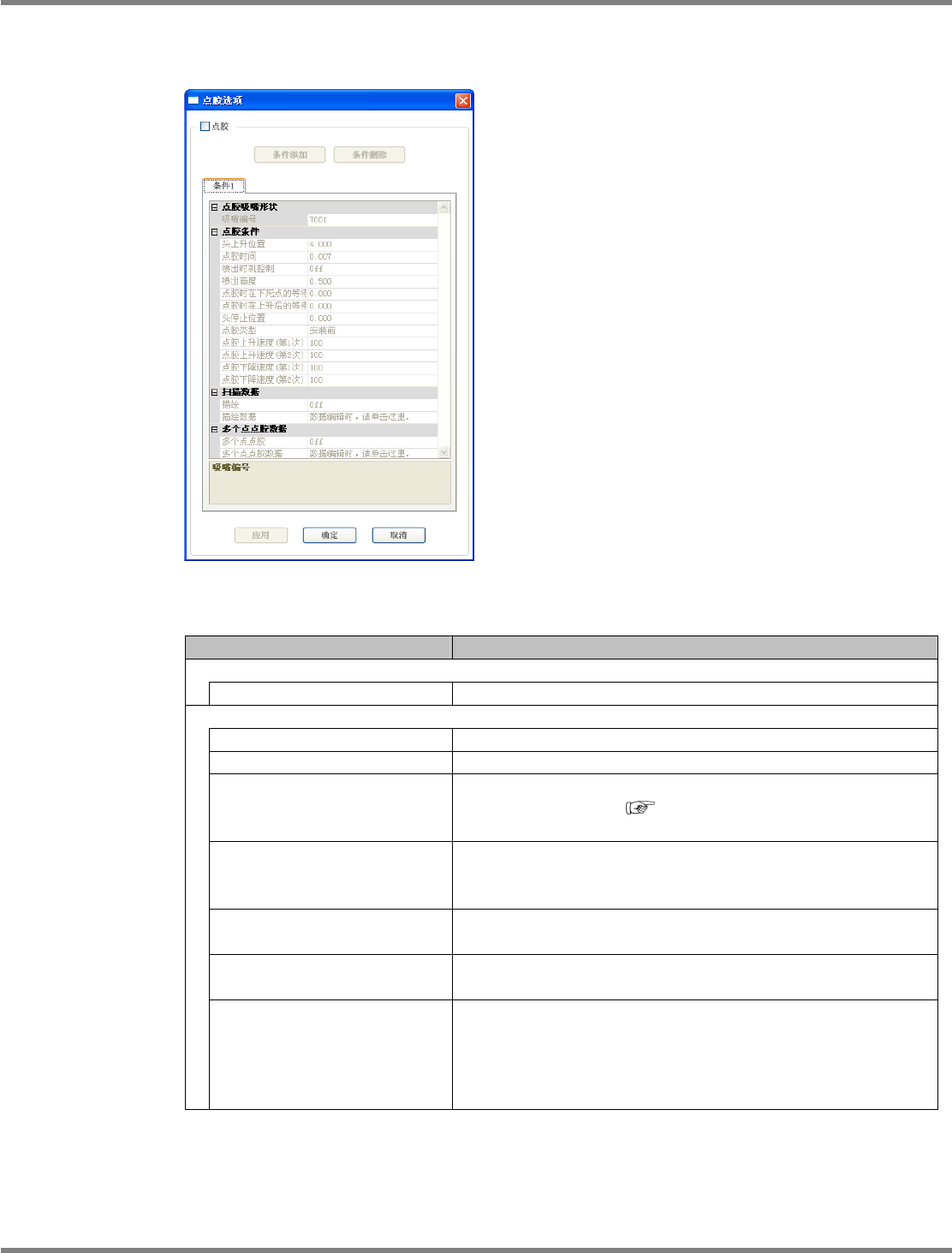

点胶选项
按照各个元件分别设定。
设定项目
项目
说明
‘
点胶吸嘴形状
’
‘
吸嘴编号
’
选择要使用的喷嘴。
‘
点胶条件
’
‘
头上升位置
’
点胶后的头的上升高度。
(0 mm ~ 30 mm)
‘
试贴时间
’
请设定进行吐出的时间。
‘
喷出时机控制
’
处于
ON
的情况下将分为
2
个阶段，进行下降与上升。
关于详细内容，请参阅
“4.3.3
选项设定
”
“
关于吐出时
间控制
”
。
‘
喷出高度
’
设定吐出时的高度。
(0.001 mm ~ 30.0 mm)
可设定吸头上升位置以下的值。
仅在吐出时间控制处于
ON
的情况下能设定。
‘
点胶时在下死点上等待的时间
’
点胶时在下死点上等待的时间。
(0.000 s ~ 9.999 s)
仅在吐出时间控制处于
ON
的情况下能设定。
‘
点胶时在上升后的等待的时间
’
点胶时在上升后等待的时间。
(0.000 s ~ 9.999 s)
仅在吐出时间控制处于
ON
的情况下能设定。
‘
吸头停止位置
’
点胶时的喷嘴与基板表面之间的距离。
(
点胶时的喷嘴高度
)
(-0.100 mm ~ 3.000 mm)
如果设定为
0
，则在喷嘴接触基板的高度上进行点胶。为正
(
)
时，以喷嘴不与基板相接触的高度进行点胶。为负
(
)
时，以喷
嘴按进基板的高度进行点胶。
Parts060503S-02C02
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-82 EJS9AC-MB-06P-02
项目
说明
‘
点胶条件
’
‘
点胶类型
’
选择进行点胶的时间。
•
安装前
•
安装后
‘
点胶上升速度
(
第
1
次
)’
点胶时的上升速度。
以相对最高速度的百分率指定。
可选择
100
、
80
、
60
、
40
、
20
，标准为
100
。
‘
点胶上升速度
(
第
2
次
)’
点胶时的上升速度。
点胶时间控制处于
ON
的情况下使用。以相对最高速度的百分率
指定。
可选择
100
、
80
、
60
、
40
、
20
，标准为
100
。
‘
点胶下降速度
(
第
1
次
)’
点胶时的下降速度。
以相对最高速度的百分率指定。
可选择
100
、
80
、
60
、
40
、
20
，标准为
100
。
‘
点胶下降速度
(
第
2
次
)’
点胶时的下降速度。
点胶时间控制处于
ON
的情况下使用。以相对最高速度的百分率
指定。
可选择
100
、
80
、
60
、
40
、
20
，标准为
100
。
‘
扫描数据
’
‘
扫描
’
设定扫描数据。
‘
多个点点胶数据
’
‘
多个点点胶
’
设定多个点点胶。
