NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-87
设定描绘类型项目
项目
说明
‘
描绘途径类型
’
‘
十字
’
显示十字型的描绘类型。
‘
螺旋
’
显示螺旋型的描绘类型。
‘
详细
’
‘
描绘类型
’
选择描绘类型
。
•
十字型
•
螺旋型
‘a’
设定所选择描绘类型的尺寸
(a)
。
•
十字型
: 0.01mm ~ (
元件尺寸
X
、
Y
的大的一方的
2
倍
) mm
•
螺旋型
: 0.01mm ~ (
元件尺寸
X
的
2
倍
) mm
‘b’
设定所选择描绘类型的尺寸
(b)
。
•
十字型
: 0.01mm ~ (
元件尺寸
X
、
Y
的大的一方的
2
倍
) mm
•
螺旋型
: 0.01mm ~ (
元件尺寸
Y
的
2
倍
) mm
‘c’
设定所选择描绘类型的尺寸
(c)
。
•
十字型
:
未使用
•
螺旋型
: 0.01mm ~ (a
，
b
中小的一方
) mm
补充
十字型
:
为了防止回炉焊后背面大型元件的脱落而使用这个类型。
螺旋型
:
为了防止回炉焊后背面大型元件的脱落，以及电阻等的放热而使用这个类型。
十字型和螺旋型的点胶量不同。如果增大点胶量，可以获得更大的放热效果。
另外，多点点胶也可获得相同效果，但是不会像描绘那样需要较多的点胶材料，因此，使用少
量材料即可固定的元件，多点点胶会更加有效。
点胶量越少，提高
TACT TIME
的效果也就越高。
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-88 EJS9AC-MB-06P-02

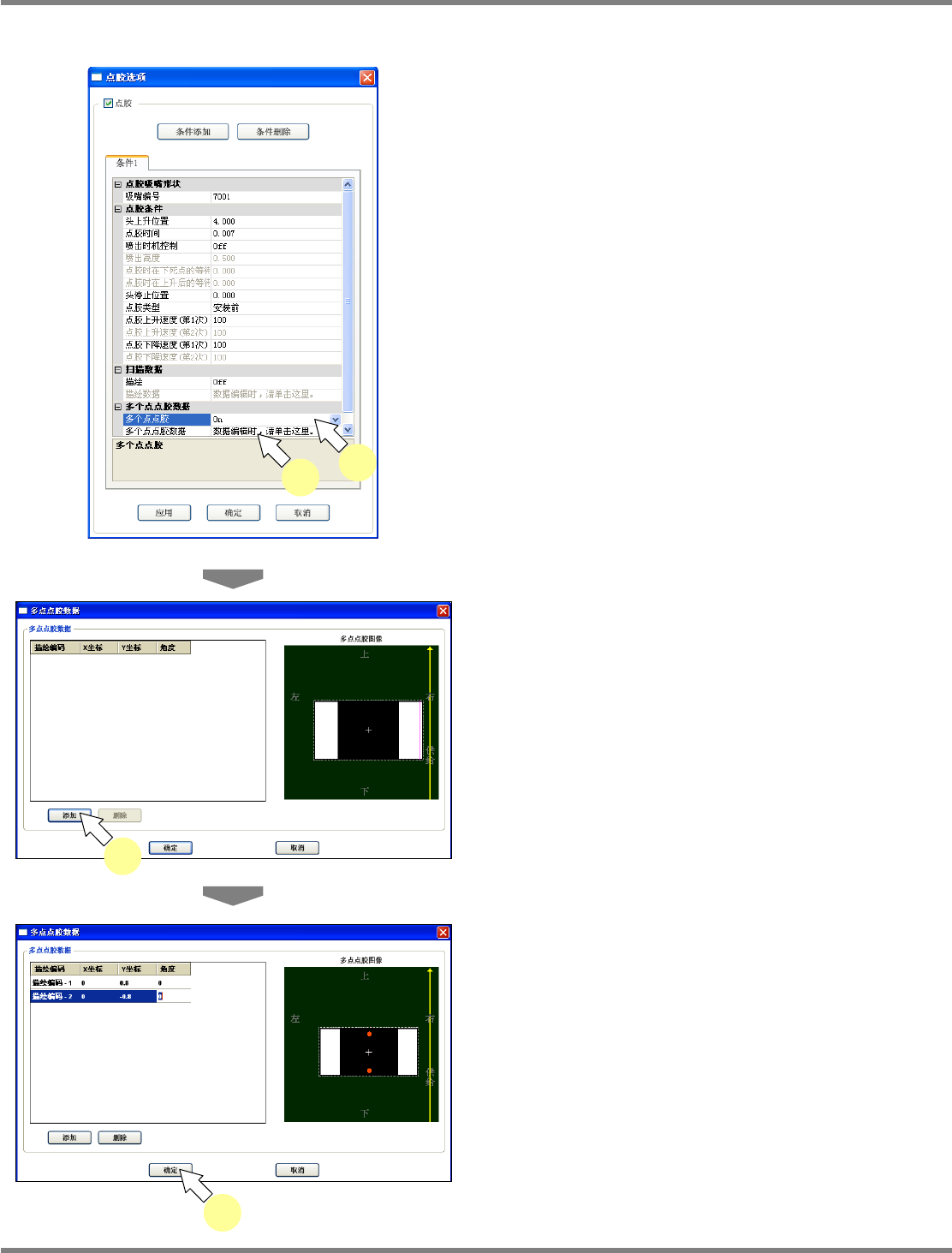

多点点胶数据的设定
1
将
‘
多个点点胶
’
置于
ON
。
2
点击多点点胶数据的设定按钮。
显示出
<
多点点胶数据
>
画面。
3
点击
[
添加
]
。
4
输入
X
、
Y
坐标及角度。
将在多点点胶图像上用橙黄色描画。
当再添加条件时，点击
[
添加
]
后进行步骤
3.
、
4.
的操作。
5
点击
[
确定
]
。
Parts060503S-03 C00
3
Parts060503S-04 C00
5
Parts060503S-11C01
1
2
NPM-DGS
程序手册
6.5
添加新的元件
EJS9AC-MB-06P-02 Page 6-89
多点点胶数据设定项目
项目
说明
‘
描绘编码
’
是进行描画的顺序。
‘X
坐标
’
以元件中心作为
0
时的描画
X
坐标。
‘Y
坐标
’
以元件中心作为
0
时的描画
Y
坐标。
‘
角度
’
设定描画角度。
坐标、角度意象图
坐标、角度意象图示例
贴装前
点胶吸嘴形状
: 4
点
点胶类型
:
贴装前
(
红色
)
X
坐标
: -3.000
Y
坐标
: -3.000
角度
: 30.00
贴装后
点胶吸嘴形状
: 3
点
点胶类型
:
贴装后
(
蓝色
)
X
坐标
: 3.000
Y
坐标
: 3.000
角度
: -30.00
关于坐标
+
为
( 0, 0 )
。
关于角度
以
+
为中心，向逆时针方向旋转。
Parts060503S-12C00
Parts060503S-13C00
