NPM-DGS 程序手册 6.5 添加新的元件 EJS9AC-MB-06P-02 Page 6-103 当按下 [ 选项功能列表参照、设定 ] 时的画面 设定项目 No. 名称 说明 1 ‘ 登记结束选择机能列表 ’ 一览显示在其他标签设定的选项，以 及追加登录的选项功能。 2 ‘ 设定可能选项机能列表 ’ 一览显示可设定的选项。 按钮 按钮 说明 [ 编辑 ] 编辑所选择的登录完毕选项的设定值 。 [ 删除 ] 删除所选择…
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-102 EJS9AC-MB-06P-02
[

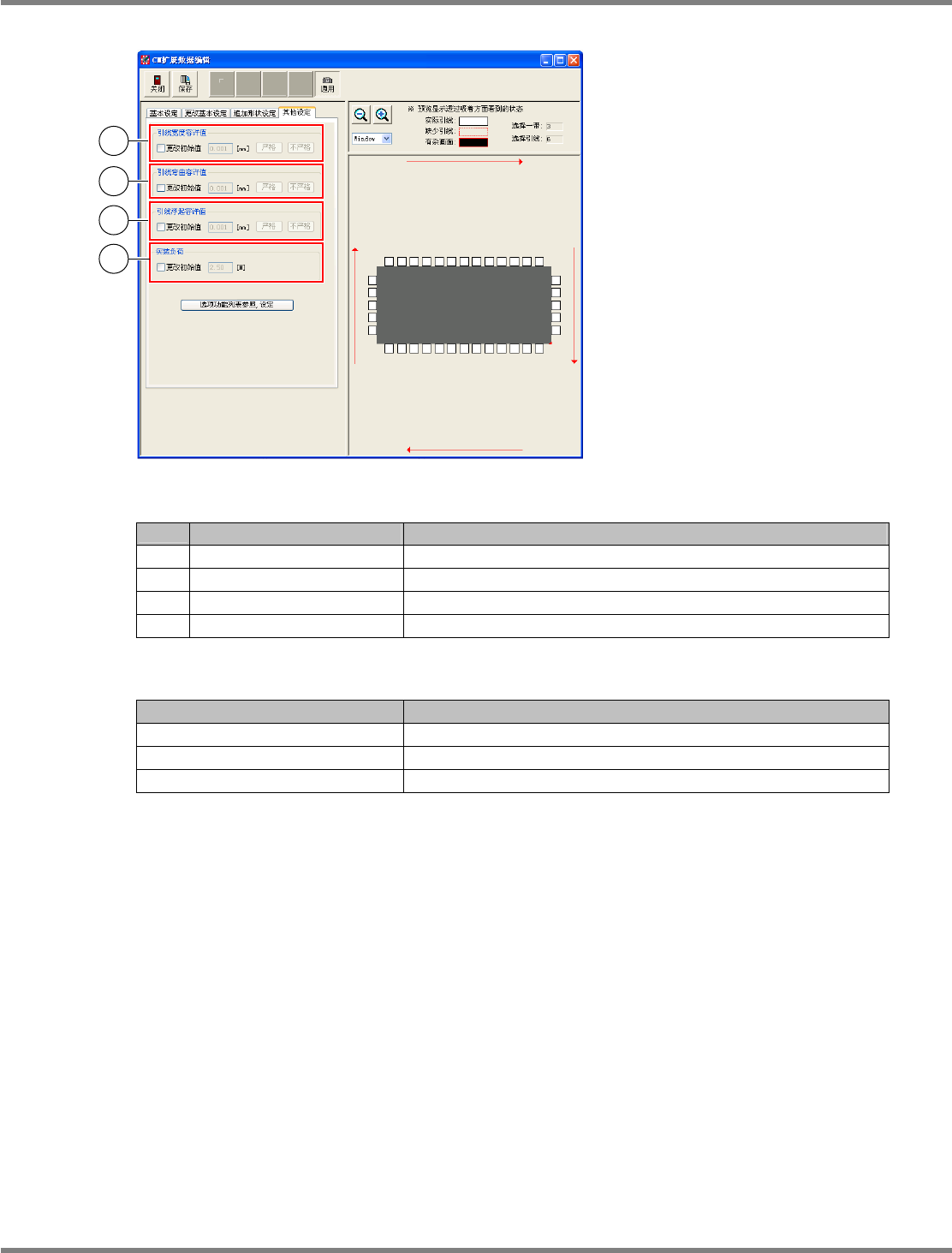

其他设定
]
标签
设定项目
No.
名称
说明
1
‘
引线宽度容许值
’
可输入引线宽度容许值，或者设定
[
严格
]
或
[
不严格
]
。
2
‘
引线弯曲容许值
’
可输入引线弯曲的容许值，或者设定
[
严格
]
或
[
不严格
]
。
3
‘
引线浮起容许值
’
可输入引线浮起的容许值，或者设定
[
严格
]
或
[
不严格
]
。
4
‘
实装负荷
’
贴装时加给元件的负荷。
按钮
按钮
说明
[
严格
]
减小容许值，检查变得严格。
[
不严格
]
增大容许值，检查变得不严格。
[
选项功能列表参照、设定
]
打开选项功能列表标签，并追加所选择的选项。
Parts060506S-13C00
1
2
3
4
NPM-DGS
程序手册
6.5
添加新的元件

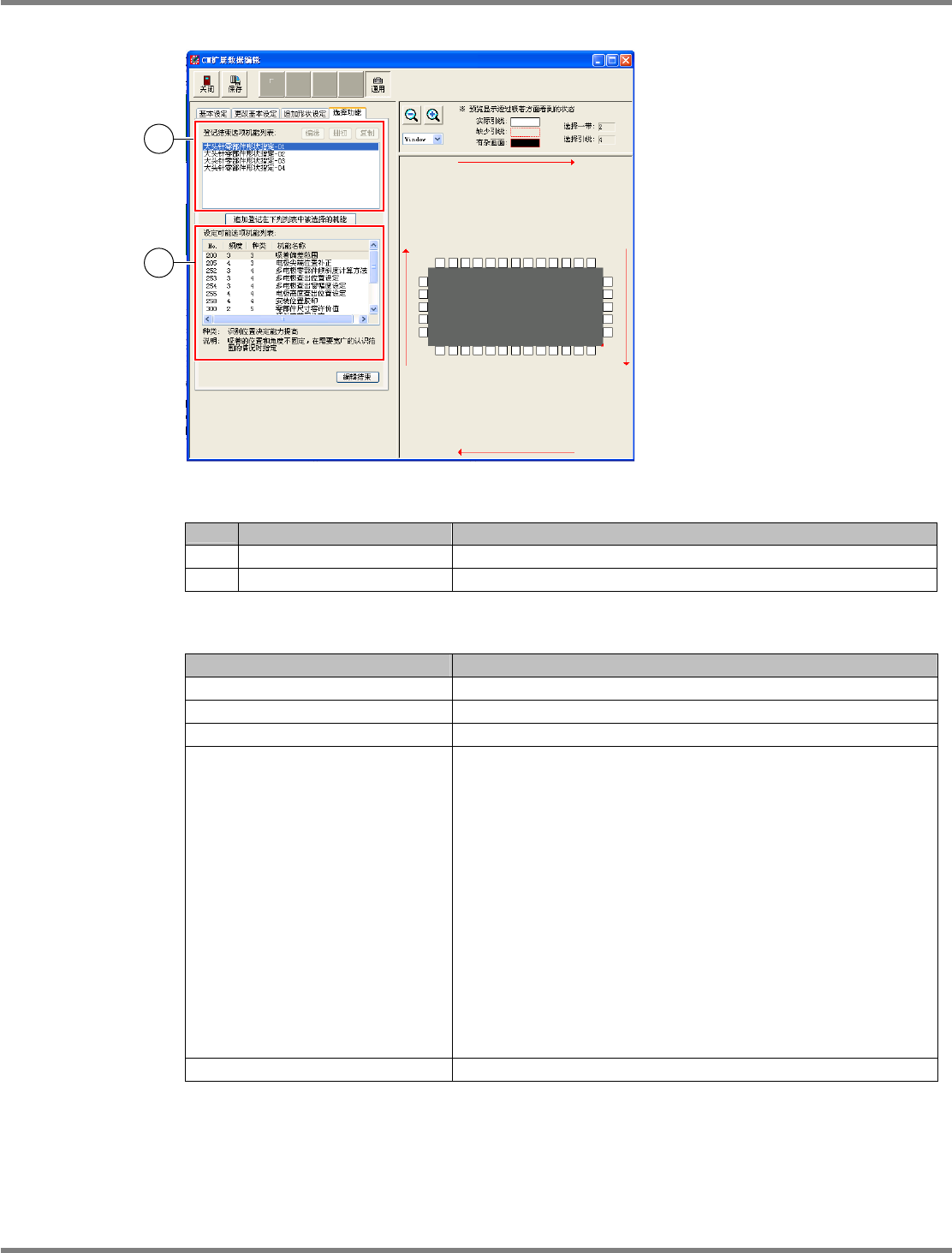

EJS9AC-MB-06P-02 Page 6-103
当按下
[
选项功能列表参照、设定
]
时的画面
设定项目
No.
名称
说明
1
‘
登记结束选择机能列表
’
一览显示在其他标签设定的选项，以及追加登录的选项功能。
2
‘
设定可能选项机能列表
’
一览显示可设定的选项。
按钮
按钮
说明
[
编辑
]
编辑所选择的登录完毕选项的设定值。
[
删除
]
删除所选择的登录完毕的选项。
[
复制
]
复制所选择的登录完毕选项的值后，追加进列表。
[
追加登记在下述列表中被选择的机
能
]
从可设定的选项功能列表中，追加所选择的选项。
•
吸着偏差范围
•
电极尖端位置补正
•
多电极零部件倾斜度计算方法
•
多电极查出位置设定
•
多电极查出窗幅度设定
•
多电极高度查出位置设定
•
安装位置胶印
•
零部件尺寸容许价值
•
倾斜范围检查
•
中心范围检查
•
亮度检查
• 3D
下切级别
• 3D
传感器控制
[
编辑结束
]
关闭选项功能标签，并返回到其他设定标签。
Parts060506S-14C00
1
2
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-104 EJS9AC-MB-06P-02

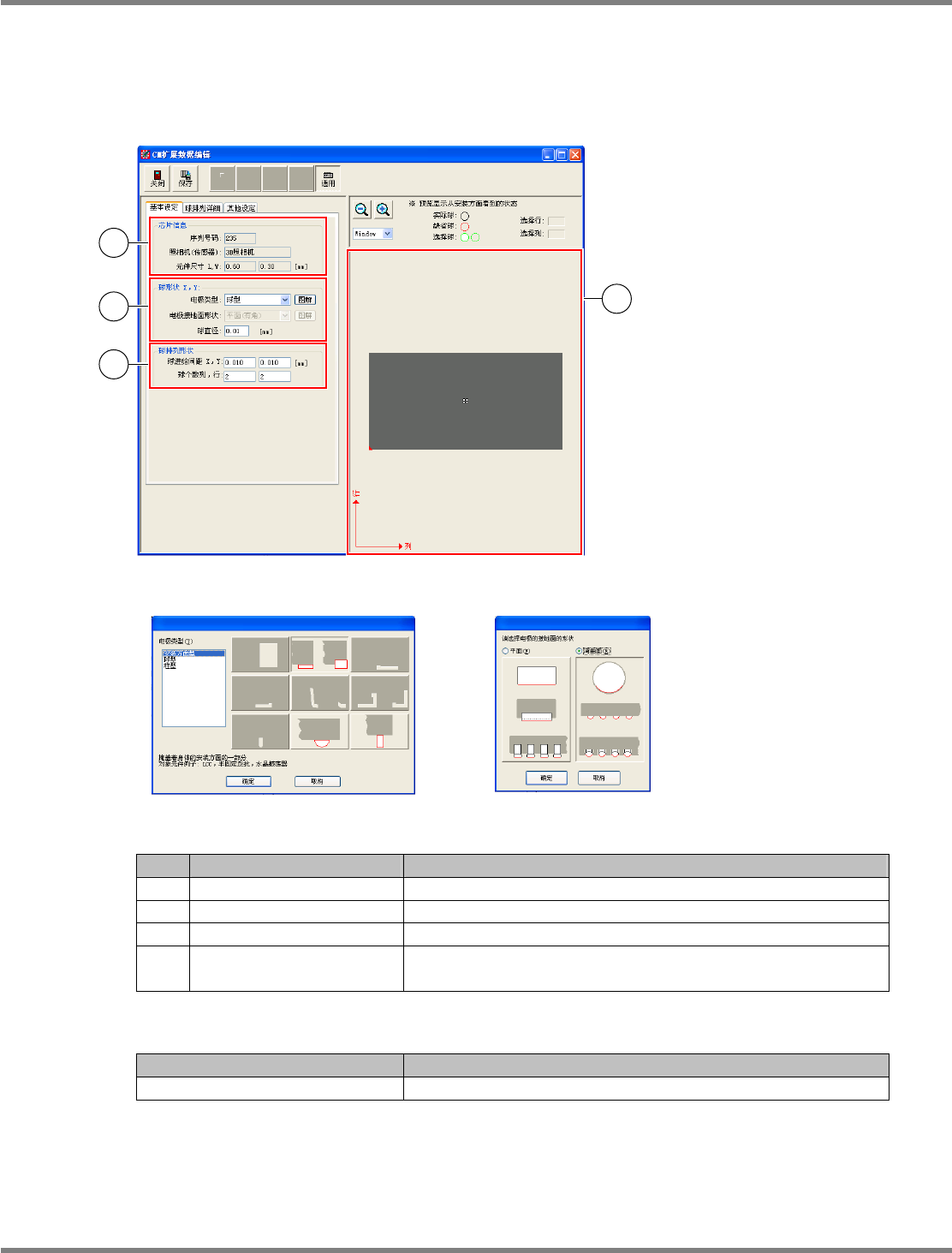

3D BGA
扩展
当将元件识别参考序号设定了下述值时，将显示
3D BGA
元件的
CM
扩展数据编辑画面。
元件识别参考序号
: 235
[
基本设定
]
标签
设定项目
No.
名称
说明
1
‘
芯片信息
’
显示芯片信息。
2
‘
球形状
’
进行球形状的电极的设定。
3
‘
球排列形状
’
进行球排列的间距、个数。
4
预览画面
显示元件示意图。点击画面上的球，即会切换显示球缺省形状、
实际球形状。
按钮
按钮
说明
[
图解
]
从示意图中选择电极型、电极设置面形状。
Parts060506S-15C00
3
2
1
4
Parts060506S-16C00
电极型
:
当按下
[
图解
]
时
Parts060506S-17C00
电极设置面形状
:
当按下
[
图解
]
时
