NPM-DGS 程序手册 6.9 使用设备识别错误图像执行识别测试 EJS9AC-MB-06P-02 Page 6-139 使用图像来修改识别数据 ( 示教 ) 1 开始识别测试后，选择菜单栏的 [ 识别 测试 ] [ 使用错误图像执行示教 ] 。 即会关闭 < 识别测试 > 画面，并显示 < 数据修正 > 画面。 编辑元件的操作即会被锁定。 2 移动、旋转元件，使其正好 ( 无倾斜 ) 位 于画…
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-138 EJS9AC-MB-06P-02

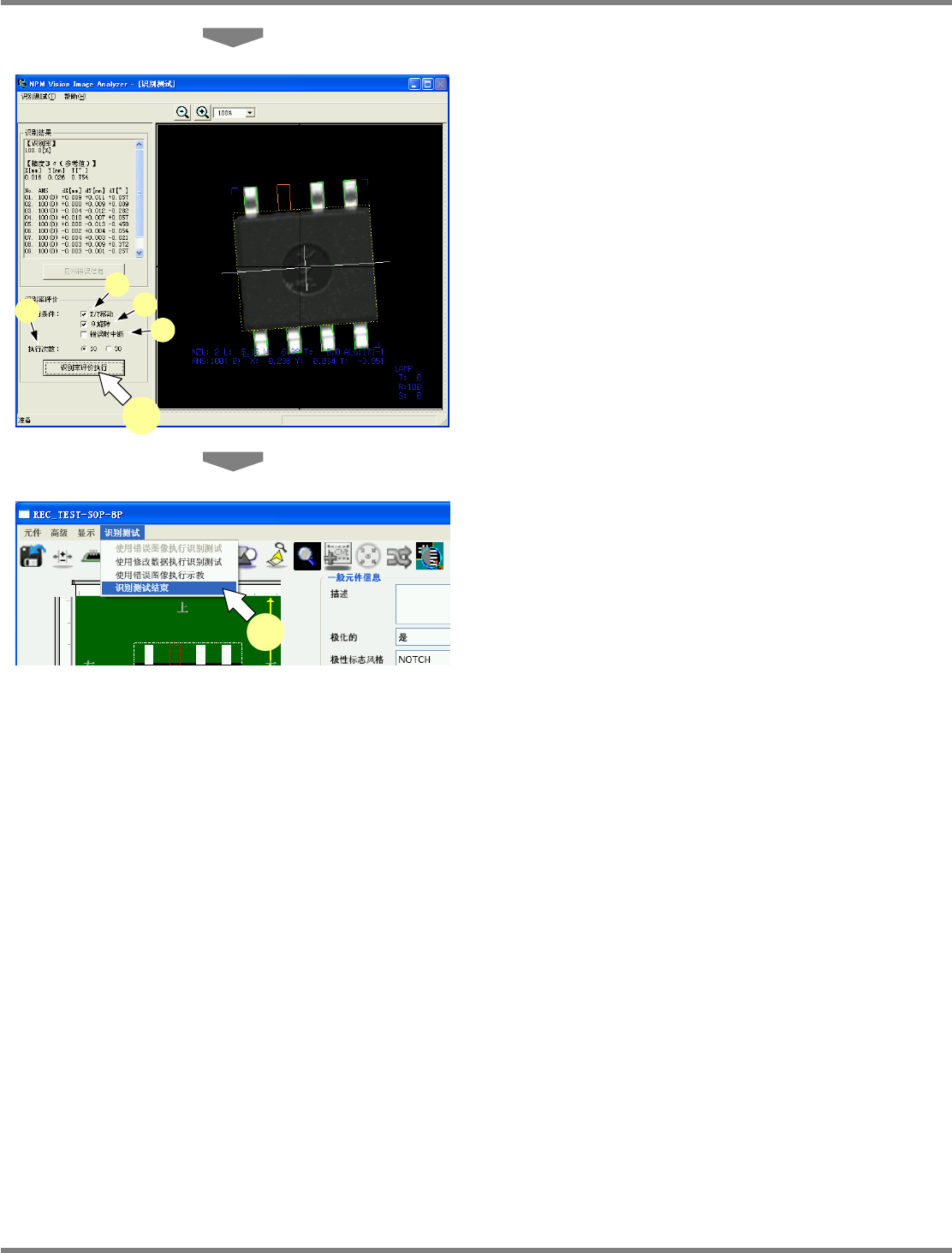

6
点击
[
识别率评价执行
]
，或选择菜单栏
的
[
识别测试
]
[
使用修改数据执行识
别测试
]
后，反复执行识别来确认数据的
可靠性。
e. ‘X/Y
移动
’
如果复选框内打勾，即可以向
X/Y
方向随意
移动图像执行识别。
f. ‘
θ旋转
’
如果复选框内打勾，即可以随意旋转图像执
行识别。
g. ‘
错误时中断
’
如果复选框内打勾，即会在发生错误时中断
评价。
h. ‘
执行次数
’
将执行次数设定为
10
次或
30
次。
7
选择菜单栏的
[
识别测试
]
[
识别测试
结束
]
。
<
识别测试
>
画面关闭。
Parts060901S-09C00
7
Parts060901S-08C00
6
e
f
g
h
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-02 Page 6-139

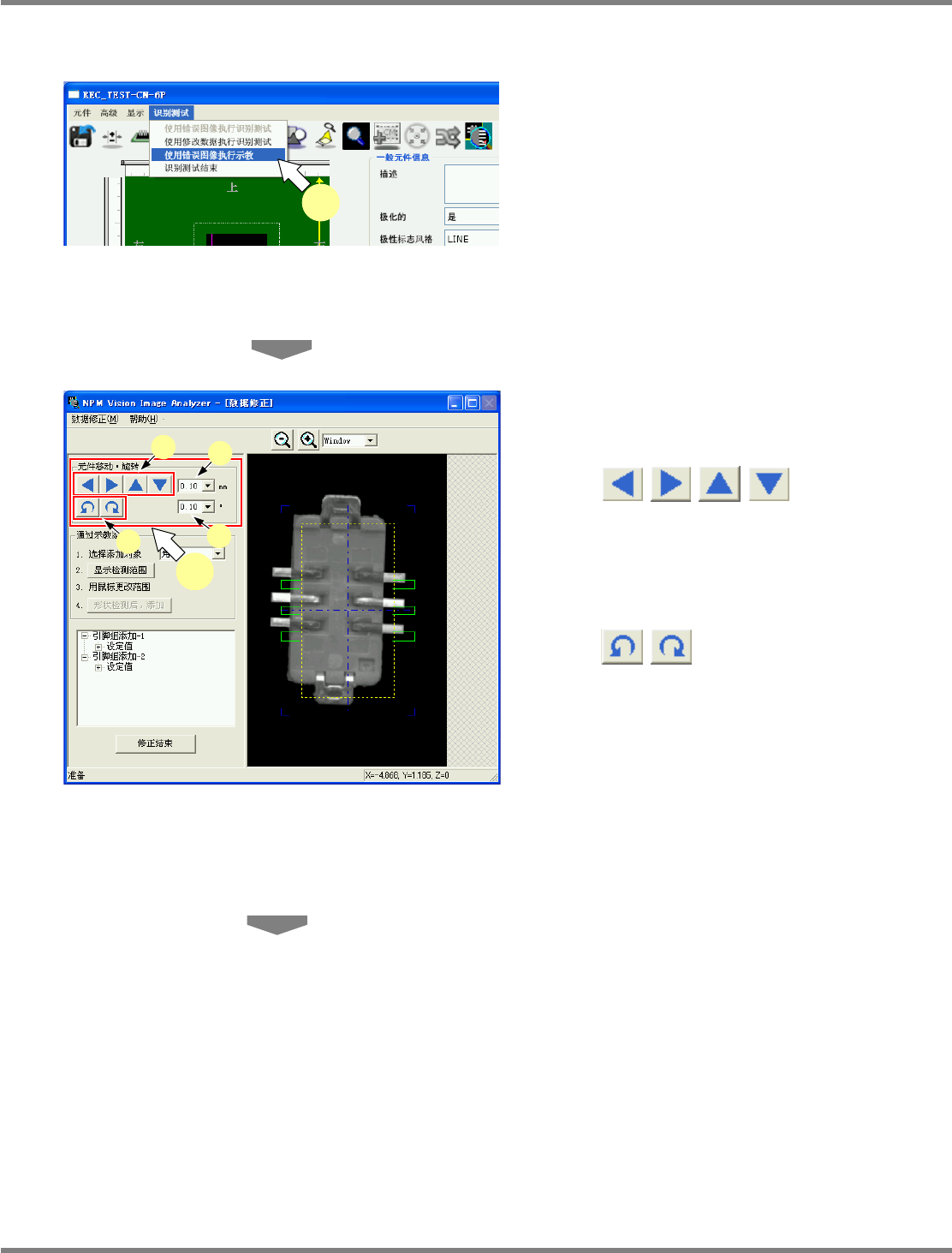

使用图像来修改识别数据
(
示教
)
1
开始识别测试后，选择菜单栏的
[
识别
测试
]
[
使用错误图像执行示教
]
。
即会关闭
<
识别测试
>
画面，并显示
<
数据修正
>
画面。
编辑元件的操作即会被锁定。
2
移动、旋转元件，使其正好
(
无倾斜
)
位
于画像中央。
a.
步移元件。
b.
移动宽度
选择元件的移动距离。
0.01mm
、
0.10mm
、
1.00mm
、
5.00mm
c.
旋转元件。
d.
旋转幅度
选择元件的旋转角度。
0.01
°、
0.10
°、
1.00
°、
5.00
°
请将元件移动到既已设定好的模具或引脚等形
状数据框和元件图像相重合的位置上。
如果外形尺寸错误，将不能正确显示图像。请
事先在元件编辑项目下设定正确的外形尺寸。
Parts060901S-10C00
1
Parts060901S-11C00
2
a
b
d
c
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-140 EJS9AC-MB-06P-02

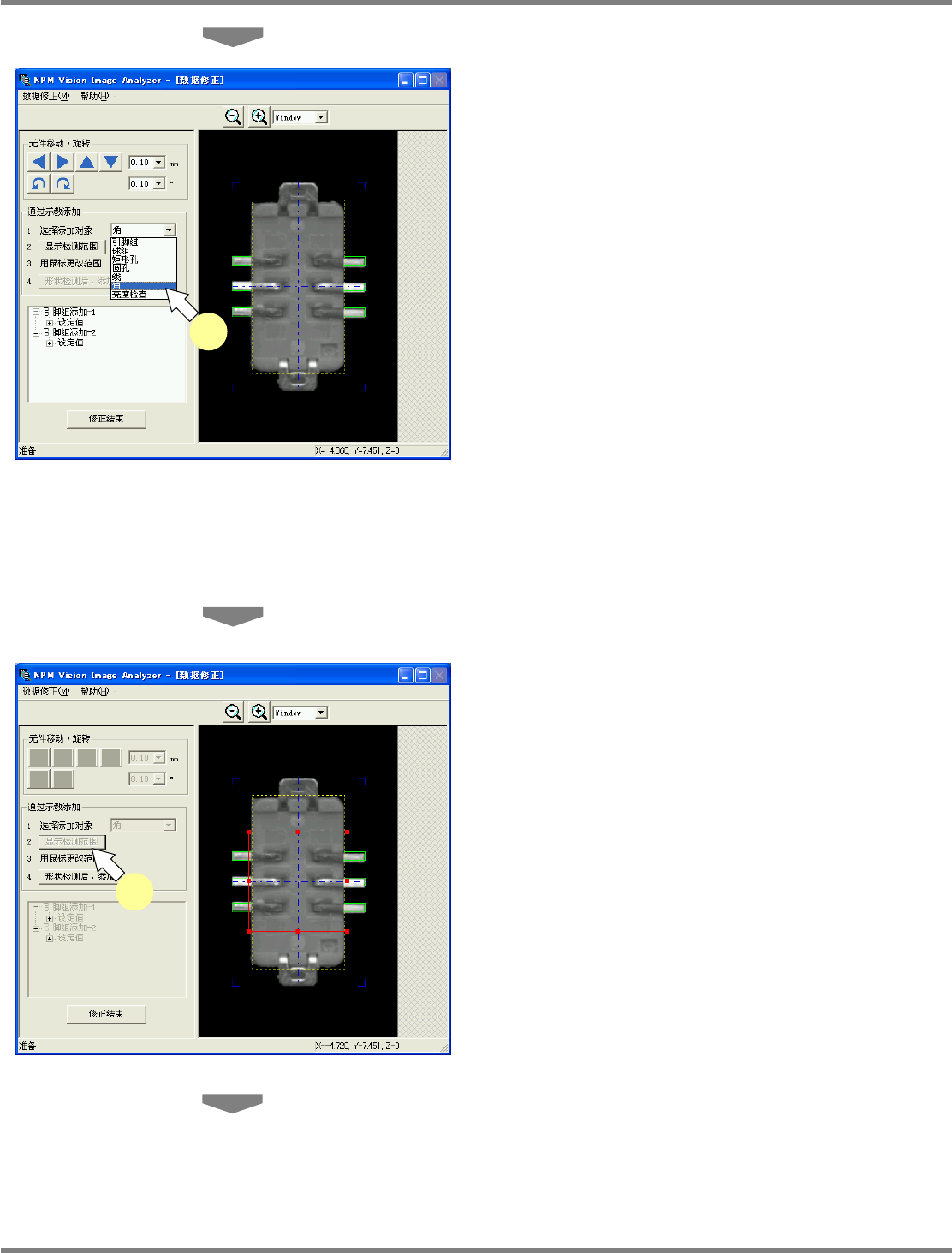

3
或者通过下拉框，或者通过菜单栏的
[
数据修正
]
[
选择添加对象
]
→
[
添加
对象
]
来选择添加对象。
‘
引脚
Gr.’:
引脚列
(1
～
255
根，包含脱落
)
‘
球组
Gr.’:
球组排列
(2
×
2
～
64
×
64
、包含脱落
)
‘
矩形孔
’:
内侧明亮或黯淡的矩形
‘
圆孔
’:
内侧明亮或黯淡的圆孔、圆弧
‘
线
’:
一侧明亮、一侧黯淡的线
‘
角
’:
内侧明亮或黯淡的角
‘
亮度检查
’:
所指定的检测范围内的亮度检查
4
或点击
[
显示检测范围
]
，或选择菜单栏
的
[
数据修正
]
[
显示检测范围
]
来显示
元件图像上的检测范围框
(
红色
)
。
即会在图像中央显示检测范围框。
Parts060901S-12C00
3
Parts060901S-13C00
4
