NPM-DGS 程序手册 6.9 使用设备识别错误图像执行识别测试 Page 6-142 EJS9AC-MB-06P-02 7 检测到添加对象时，将会显示信息窗 口。点击 [ 是 (Y)] 。 如果点击 [ 否 (N)] ，即会不添加而结束。 在元件图像上以红色线的 e. 形状图形显示添加 的形状。 如果没有检测到添加对象， 将会显示信息窗口。 请点击 [ 是 (Y)] 并重新调整检测范围。 需要对添加对象指定亮度检查时…
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-02 Page 6-141
5

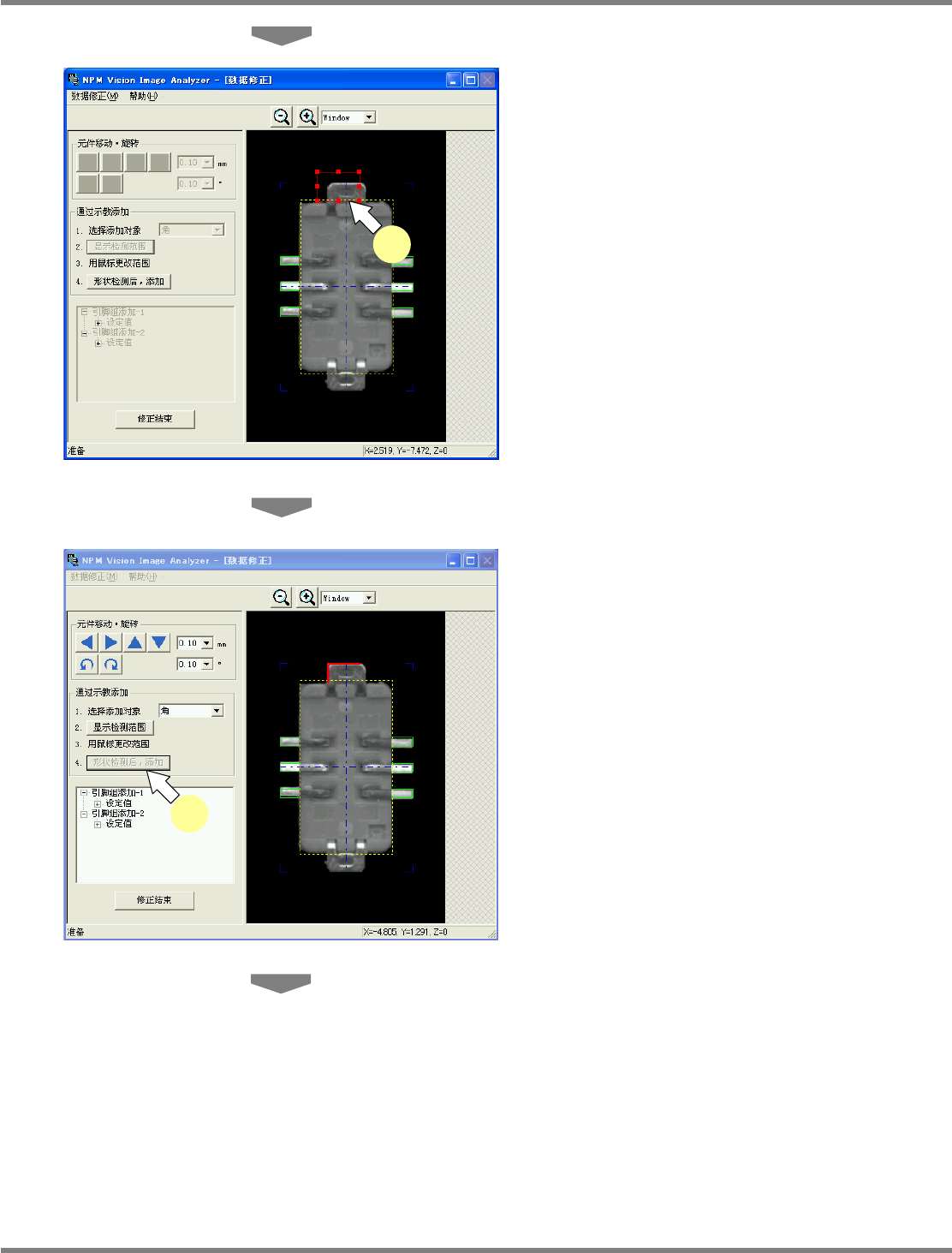

拖拉检测范围框来调整检测添加对象
的范围。
请在添加对象的对比度较好的部分上设定检测
范围。
6
或点击
[
形状检测后，添加
]
，或选择菜
单栏的
[
数据修正
]
[
形状检测后，添
加
]
来检测范围内的添加对象。
Parts060901S-14C00
5
Parts060901S-15C00
6
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
Page 6-142 EJS9AC-MB-06P-02
7

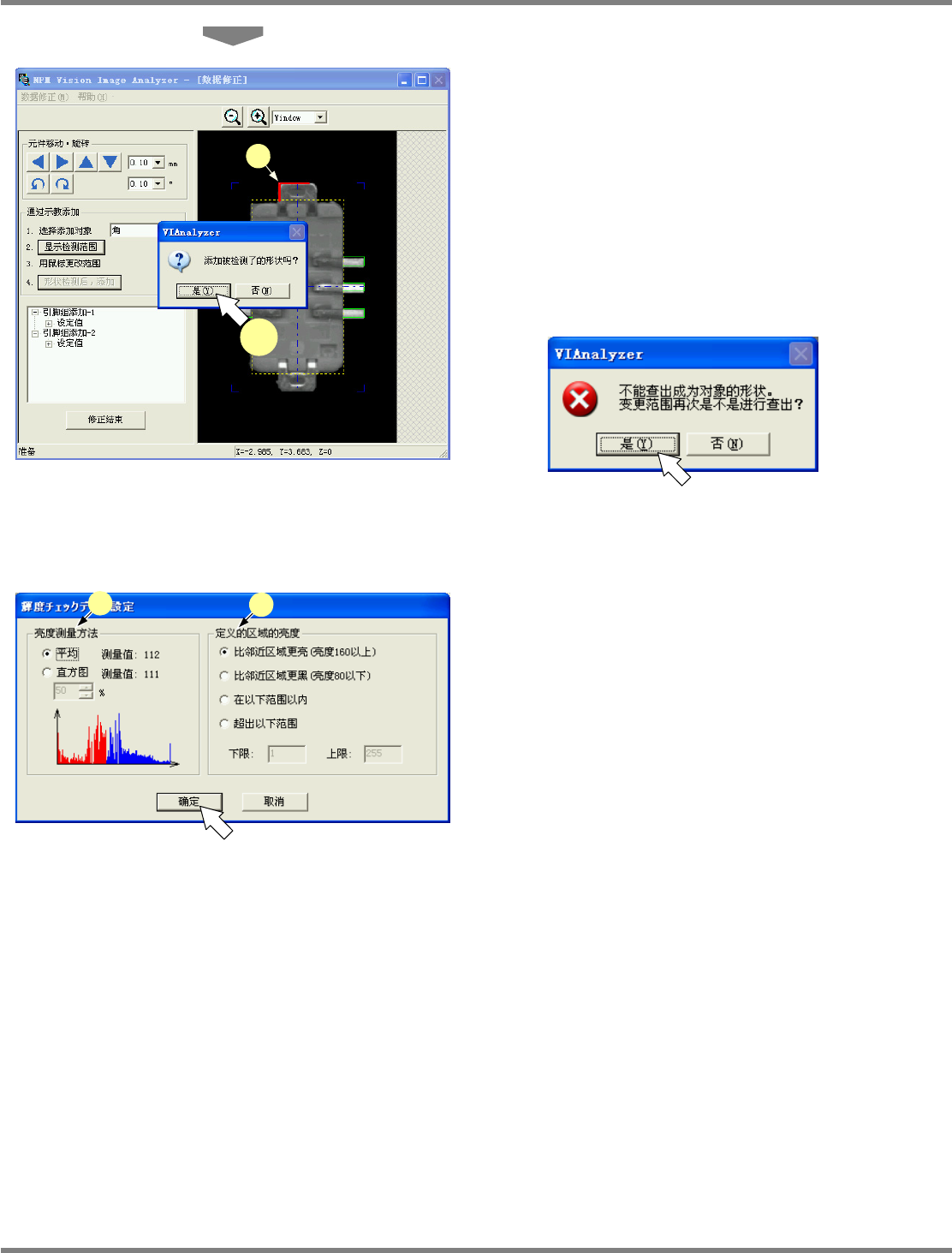

检测到添加对象时，将会显示信息窗
口。点击
[
是
(Y)]
。
如果点击
[
否
(N)]
，即会不添加而结束。
在元件图像上以红色线的
e.
形状图形显示添加
的形状。
如果没有检测到添加对象，将会显示信息窗口。
请点击
[
是
(Y)]
并重新调整检测范围。
需要对添加对象指定亮度检查时，在显示
‘
追加
所检测的形状吗
?’
信息窗口之前，会显示亮度检
查选项设定窗口。请参考测量值执行相应的设
定后，点击
[
追加
]
。
e. ‘
亮度测量方法
’
选择
‘
平均
’
或
‘
直方图
’
。
图表显示检测范围内的亮度和亮度直方图。
f. ‘
定义的区域的亮度
’
从
‘
比邻近区域更亮
(
亮度
160
以上
)’
、
‘
比邻近
区域更黑
(
亮度
80
以下
)’
、
‘
在以下范围内
’
、
‘
超
出以下范围
’
等项目中选择。
Parts060901S-16C00
7
e
Parts060901S-17C00
Parts060901S-18C00
e
f
NPM-DGS
程序手册
6.9
使用设备识别错误图像执行识别测试
EJS9AC-MB-06P-02 Page 6-143
8

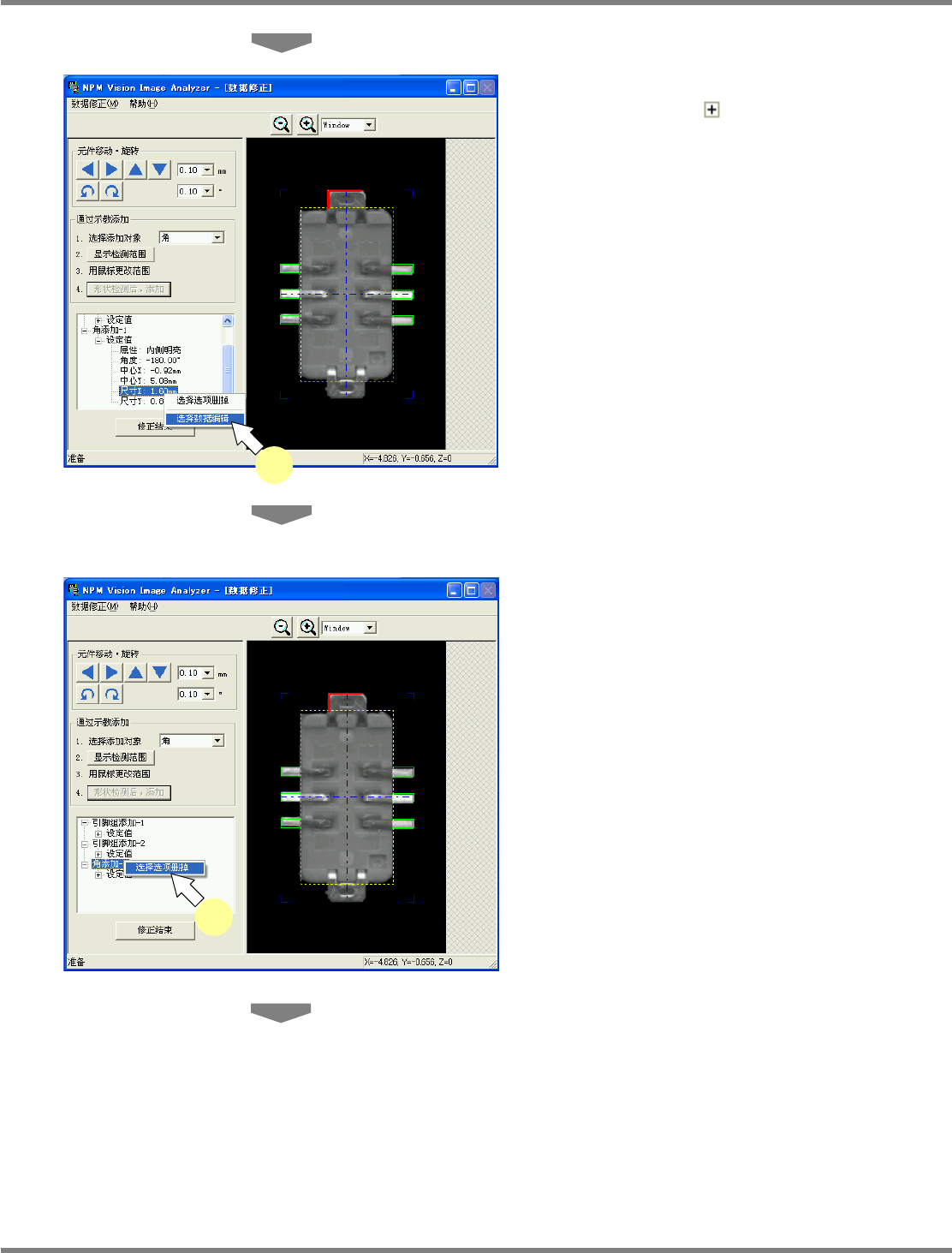

需要对添加的形状进行微调之际，展开
设定值
(
点击
)
，选择需要变更的项
目后，或者选择右击菜单上的
[
选择数据
编辑
]
，或者点击选择项目，使之转为编
辑状态后进行编辑。
如果对象为数值，即会转为编辑框；如果为选
择方式，即会转为组合框；如果为其他情形，
将会显示设定窗口。
相应所修正的值，元件图像上的形状会发生变
化。
9
需要删除添加的形状时，选择需要删除
的形状后，选择右击菜单中的
[
选择选项
删掉
]
。
删除后，元件画像上的形状图形也会被删除。
Parts060901S-19C00
8
Parts060901S-20C00
9
