NPM-DGS 程序手册 7.2 项目编辑系统主画面 EJS9AC-MB-07P-03 Page 7-21 7.2 项目编辑系统主画面 项目编辑系统的主画面由画面左部项 目栏 ( 下图 A) 和各种视图画面 ( 下图 B) 构成。 在项目栏中进行视图画面的切换、各 种设定画面的显示、优化动作的 启动等操作。 ① ‘ 查看 ’ 切换画面右侧的显示。 [ 产品表 ] : 显示 PCB 一览表的画面。 ② ‘ 设置 ’ 启动编制数据所需的各种…
NPM-DGS
程序手册
7.1
概要
Page 7-20 EJS9AC-MB-07P-03
7.1.5
项目编辑系统的作业流程
通过项目编辑系统编制生产数据的作业流程如下所示。
进行各种数据编制所需的设定
实施优化，并确认结果
修正错误，更改设定
结果为
OK
错误
or
结果为
NG
输出生产数据
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-03 Page 7-21
7.2
项目编辑系统主画面

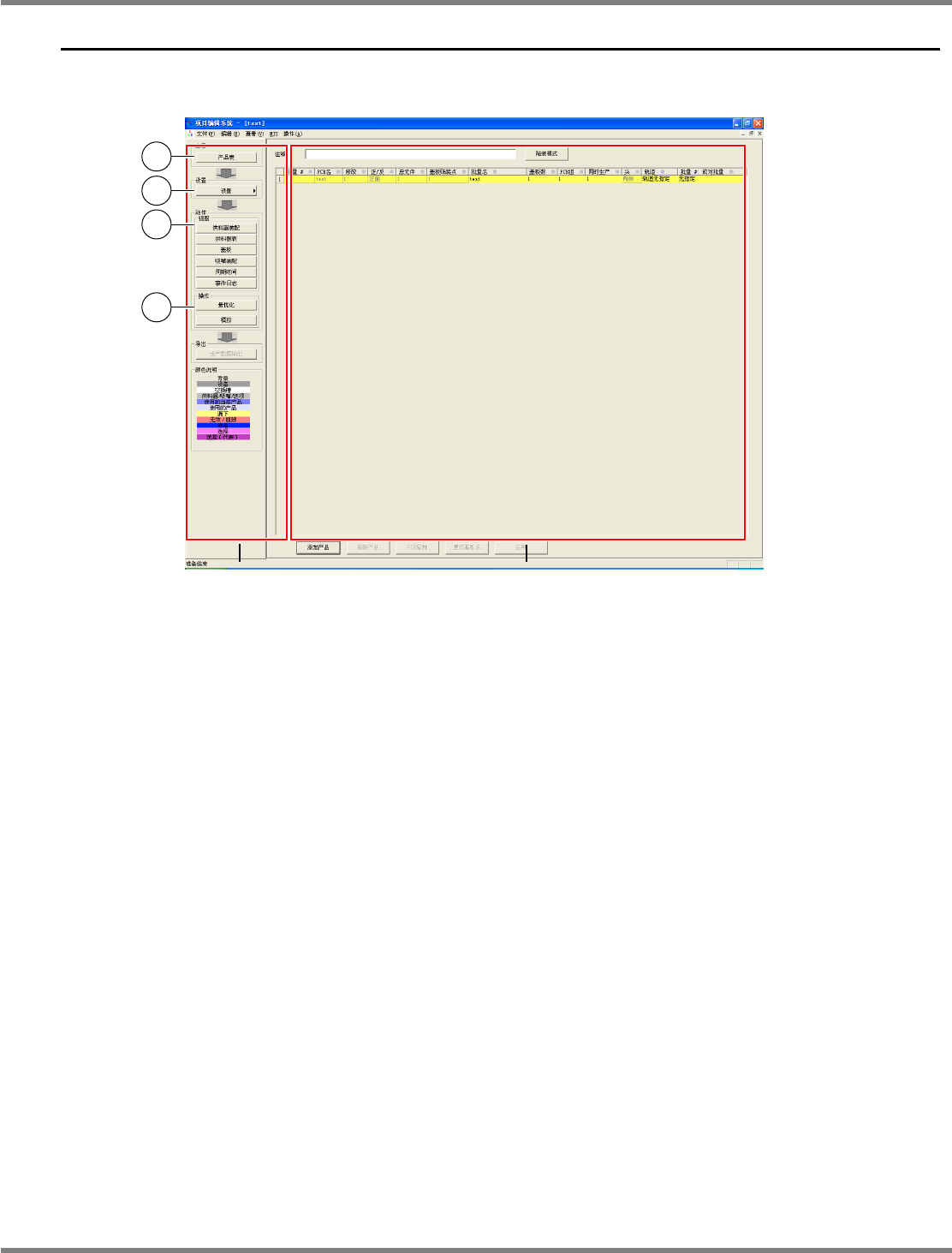

项目编辑系统的主画面由画面左部项目栏
(
下图
A)
和各种视图画面
(
下图
B)
构成。
在项目栏中进行视图画面的切换、各种设定画面的显示、优化动作的启动等操作。
①
‘
查看
’
切换画面右侧的显示。
[
产品表
]
:
显示
PCB
一览表的画面。
②
‘
设置
’
启动编制数据所需的各种条件设定画面。
[
机器设置
]
:
设定机器的动作条件。请配合实际机器的设定状况对其进行设定。
[
仓库
]
:
设定供料器、吸嘴的资源数。使用在工厂管理中所设定的资源数的更改。
[
最大料盘
]
:
指定元件的分割数。增加使用数量多的元件分割数，则可实现循环时间的缩
短。
[
优化程序选项
]
:
设定优化条件。
[
装配规则
]
:
显示装配规则的设定画面。
[
检查条件数据设定
]
:
设定检查条件。
[
设定点胶条件
]
:
设定点胶条件。
Product070102S-07C06
A
B
1
2
3
4
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-22 EJS9AC-MB-07P-03
③
‘
动作
’
‘
视图
’
[
供器器装配
]
:
显示供料器配置画面。
[
供料器表
]
:
显示供料器表画面。
[
基板
]
:
显示基板图像画面。
[
吸嘴装配
]
:
显示吸嘴配置画面。
[
周期时间
]
:
显示周期时间画面。
[
事件日志
]
:
显示事件记录画面。
‘
操作
’
[
最优化
]
:
按所设定的条件，进行最优化。
[
模拟
]
:
使用现在的供料器配置及吸嘴配置，进行最优化。
④
‘
输出
’
[
生产数据输出
]
:
将编制的数据输出到所定的地方，以便设备下载。
