NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-22 EJS9AC-MB-07P-03
③
‘
动作
’
‘
视图
’
[
供器器装配
]
:
显示供料器配置画面。
[
供料器表
]
:
显示供料器表画面。
[
基板
]
:
显示基板图像画面。
[
吸嘴装配
]
:
显示吸嘴配置画面。
[
周期时间
]
:
显示周期时间画面。
[
事件日志
]
:
显示事件记录画面。
‘
操作
’
[
最优化
]
:
按所设定的条件，进行最优化。
[
模拟
]
:
使用现在的供料器配置及吸嘴配置，进行最优化。
④
‘
输出
’
[
生产数据输出
]
:
将编制的数据输出到所定的地方，以便设备下载。
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-03 Page 7-23
7.2.1

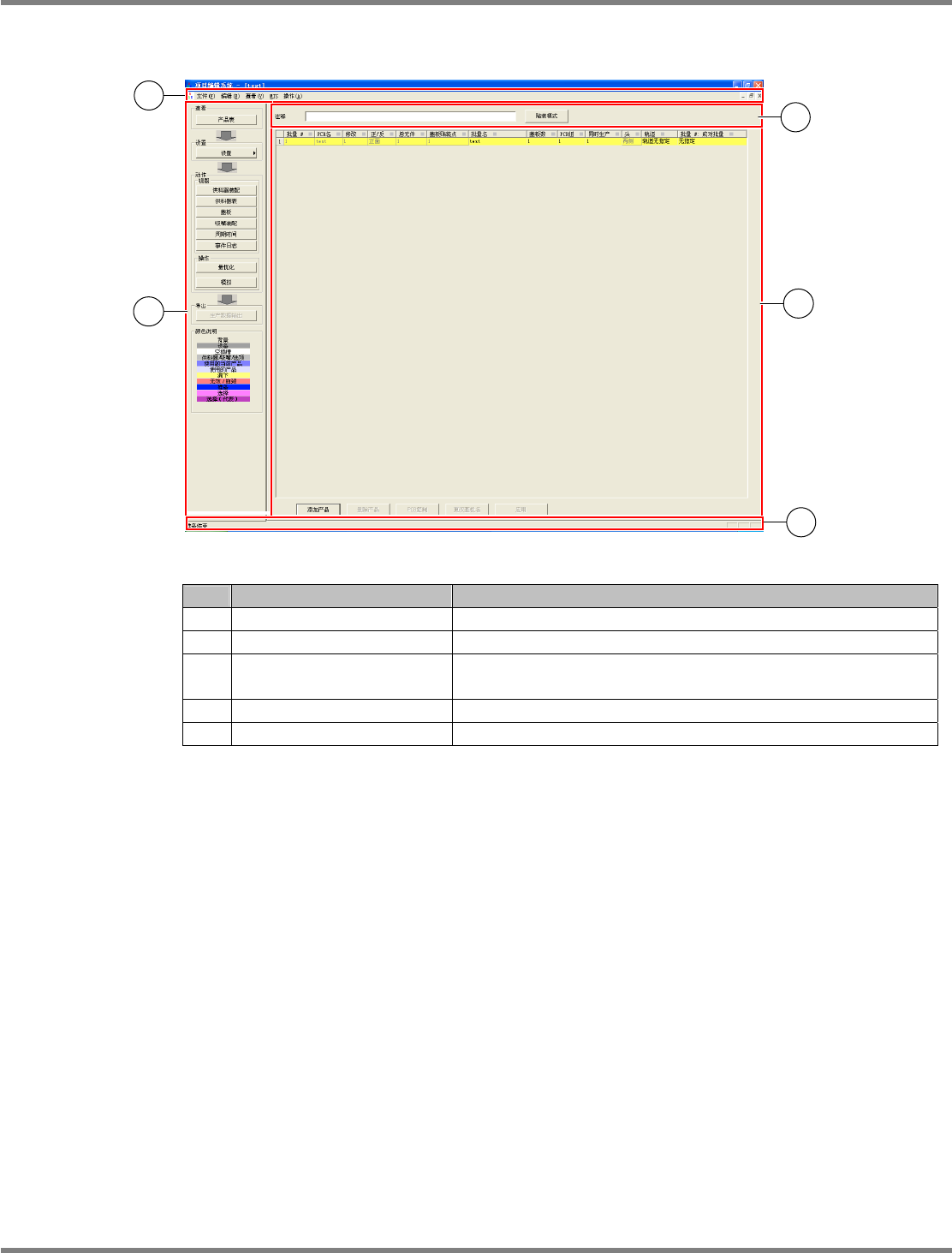

数据编制工作画面组成
No.
名称
说明
菜单栏
显示各菜单。
项目栏
显示
PCB
、设定、数据编制、输出的按钮。
各种视图画面
显示供料器配置、供料器表、吸嘴配置、基板、
PCB
一览表、事
件记录的画面。
工具栏
显示保存、剪切、复制、粘贴、印刷、帮助的图标菜单。
状态栏
显示状态。
Product070102S-07C06
1
2
3
5
4
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-24 EJS9AC-MB-07P-03
菜单
菜单栏
项目栏 工具栏 说明
[
文件
]
[
保存
]
保存数据编制工作。
[
账票打印
]
进行表格印刷。
[
管理检查点
]
对最佳化完毕的状态进行保存、呼叫、删除等管
理工作。
[
导入
]
[
供料器配置
]
从生产数据或者所导出的文本文件获取供料器
配置的信息。
[
吸嘴装配
]
从生产数据或者所导出的文本文件获取吸嘴配
置的信息。
[
设备设定
]
通过生产数据或导入的文本文件来读取设备设
定信息。
[
分配条件
]
通过生产数据或导入的文本文件来读取分配条
件的信息。
[
点胶条件
]
从生产数据或导入的文本文件获取点胶信息。
如果读取文件或导入目的地在多个设备上，请
一个一个地指定设备后再执行导入。
[
全部
]
从生产数据或者所导出的文本文件获取上述所
有条件的信息。
[
导出
]
[
供料器配置
]
输出供料器配置信息的文本文件。
[
吸嘴配置
]
输出吸嘴配置信息的文本文件。
[
设备设定
]
将设备设定信息输出到文本文件上。
[
分配条件
]
将分配条件信息输出到文本文件上。
[
点胶条件
]
输出点胶条件信息地文本文件。
[
全部
]
输出上述所有信息的文本文件。
[
退出
]
结束数据编制工作编辑器。
