NPM-DGS 程序手册 7.2 项目编辑系统主画面 Page 7-34 EJS9AC-MB-07P-03 容量检查的设定 1 点击菜单栏的 [MJS] [ 容量检查 ] 。 显示 < 容量检查 > 画面。 2 设定检查容量时所使用的数据。 计算必要的插槽数量并显示。 3 点击 [ 关闭 ] 。 结束 < 容量检查 > 画面。 Product070205S- 02C01 1 Product07…
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-03 Page 7-33
项目
说明
‘
批量组
’
‘
批量
’
显示批量编号。
‘
名字
’
显示批量名称。
‘
基板数
’
显示生产基板枚数。
‘
贴装
’
显示实装点总数。
‘
托盘以外的元件
’
显示托盘以外的元件数量。
‘
托盘元件
’
显示托盘元件数量。
‘
分配对象外
’
显示未被装配的元件总数。
‘
必要的盘式供料器插槽数
’
显示必要的编带供料器插槽数量。
‘
必要的托盘插槽数
’
显示必要的托盘的插槽数量。
‘
各组的结果
’
‘
组
’
显示组编号。
‘
托盘以外的元件
’
显示托盘以外的元件数量。
‘
托盘元件
’
显示托盘元件数量。
‘
必要的盘式供料器插槽数
’
显示必要的编带供料器插槽数量。
‘
必要的托盘插槽数
’
显示必要的托盘的插槽数量。
‘
使用可能但是元件被固定的带
式供料器的插槽数
’
显示可以使用但是元件被固定的编带供料器插槽数量。
‘
使用可能但是元件被固定的托
盘插槽数
’
显示可以使用但是元件被固定的托盘插槽数量。
‘
不能使用并且元件被固定的编
带供料器的插槽数量
’
显示不能使用但是元件被固定的编带供料器插槽数量。
‘
不能使用并且元件被固定的托
盘插槽数量
’
显示不能使用但是元件被固定的托盘插槽数量。
‘
托盘以外
差异
’
显示所有编带供料器的插槽数量和必要的编带供料器插槽数量的
差异。
‘
托盘差异
’
显示所有托盘插槽数量和必要的托盘插槽数量的差异。
设定项目
项目
说明
‘
批量组
’
‘
组
’
显示组编号。
按钮
按钮
说明
[
返回
]
使输入值恢复到原先。
[
所有的组
]
将所有的批量设定为同一个组。
[
非所有组
]
将所有的批量设定为不同的组。
[
反映到组
]
适用所设定的组。
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-34 EJS9AC-MB-07P-03
容量检查的设定
1
点击菜单栏的
[MJS]
[
容量检查
]
。
显示
<
容量检查
>
画面。
2
设定检查容量时所使用的数据。
计算必要的插槽数量并显示。
3
点击
[
关闭
]
。
结束
<
容量检查
>
画面。
Product070205S-02C01
1
Product070205S-03C00
3
2
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-03 Page 7-35

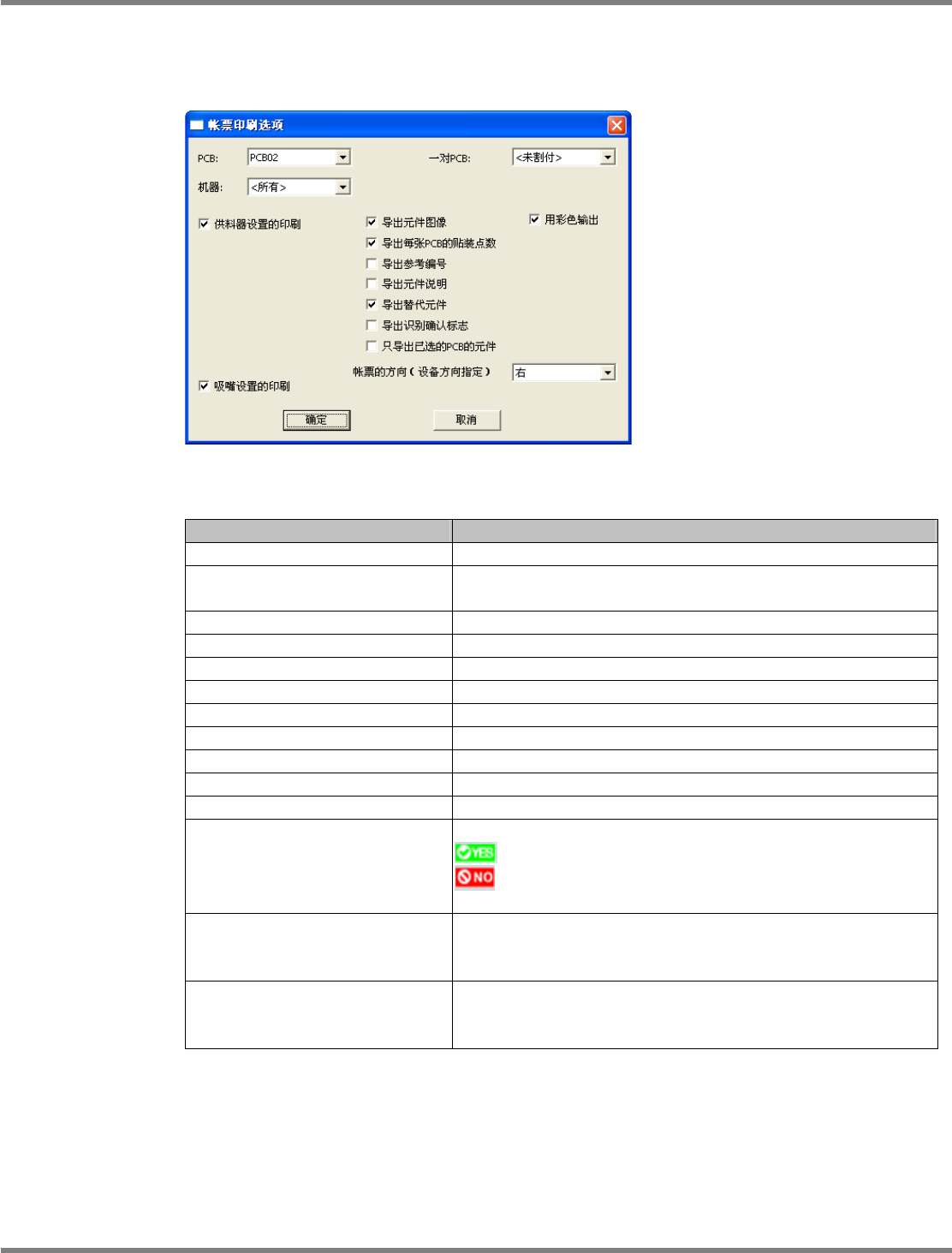

7.2.6
帐票印刷
① 帐票印刷选项
显示项目
项目
说明
‘PCB’
选择印刷对象的批量。
‘
一对
PCB’
选择同时印刷的
PCB
。
只在双轨之际显示。
‘
机器
’
选择印刷对象的设备。选择
<
所有
>
，将对全部设备执行印刷。
‘
供料器设置的印刷
’
印刷供料器的配置信息。
‘
吸嘴设置的印刷
’
印刷吸嘴的配置信息。
‘
导出元件图像
’
输出元件的封装图像。
‘
用彩色输出
’
以彩色输出元件图像。
‘
导出每张
PCB
的贴装点数
’
输出每张
PCB
的贴装点数。
‘
导出参考编号
’
输出贴装其他元件的贴装点的参考编号。
‘
导出元件说明
’
印刷记载了元件说明项目的内容。
‘
导出替代元件
’
输出替代元件的信息。
导出是否需要识别确认的图标。
:
已完成了识别确认。
(
无需示教。
)
:
没有完成识别确认。
(
需要示教。
)
‘
导出识别确认标志
’
没有图标
:
不明状态。
‘
只导出已选的
PCB
的元件
’
只输出在所选择
PCB
上使用的元件。
当多个
PCB
共通排列时，不能导出只用在所选择
PCB
以外上的
元件。
‘
帐票的方向
(
设备方向指定
)’
指定帐票的设备侧朝向。
将所指定的朝向视为上时，为了能够正确看到封装而印刷元件的
封装图像。
Product070206S-01C03
