NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-03 Page 7-67
元件的信息
1
使光标对准需要显示信息的元件。
将显示元件的下述信息。
‘
元件
’
‘
库
’
‘
吸嘴
’
‘
照明模式
’
‘
供应
’
‘
供料器
’
‘
指定贴装
’
将显示
[
槽序号
:
贴装点数
]
。当槽为复数时，
将只显示
10
处。
‘
合计
’
在设定了成对批量时，在元件信息显示的既存
显示基础上，还追加显示成对批量。
a :
批量的贴装点
(
左侧
)
b :
成对批量的贴装点
(
右侧
)
元件的移动
1
选择要移动的元件，然后通过拖放操作
将其移动到目标插槽上。
进行拖放时显示元件名。
无法移动被固定住的元件。需要移动时，请解
除固定。
Product070300S-08C00
1
Product070300S-02C01
1
Product070300S-08C00
b
a
NPM-DGS
程序手册
7.4
供料器装配画面
Page 7-68 EJS9AC-MB-07P-03

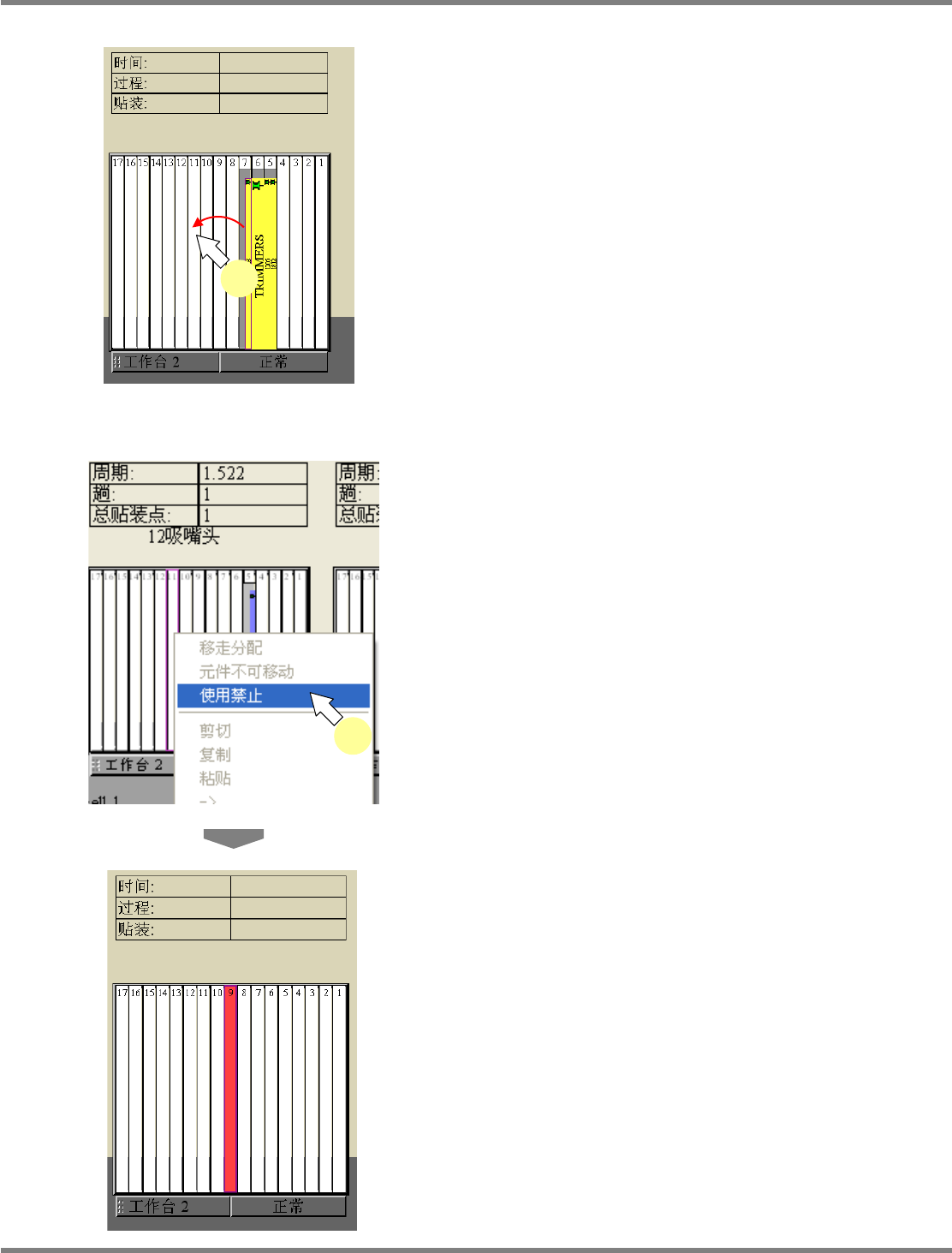

元件的拷贝
1
选择要拷贝的元件，边按
[Shift]
，边拖
放到拷贝地点的插槽上。
进行拖放时显示元件名。
设定禁止使用的插槽
1
右击进行禁止设定的插槽，选择
[
使用
禁止
]
。
所设定的插槽将会变成分配禁止状态，以粉红
色表示。
Product070300S-11C00
Project070300S-10C00
1
Product070300S-09C00
1
NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-03 Page 7-69

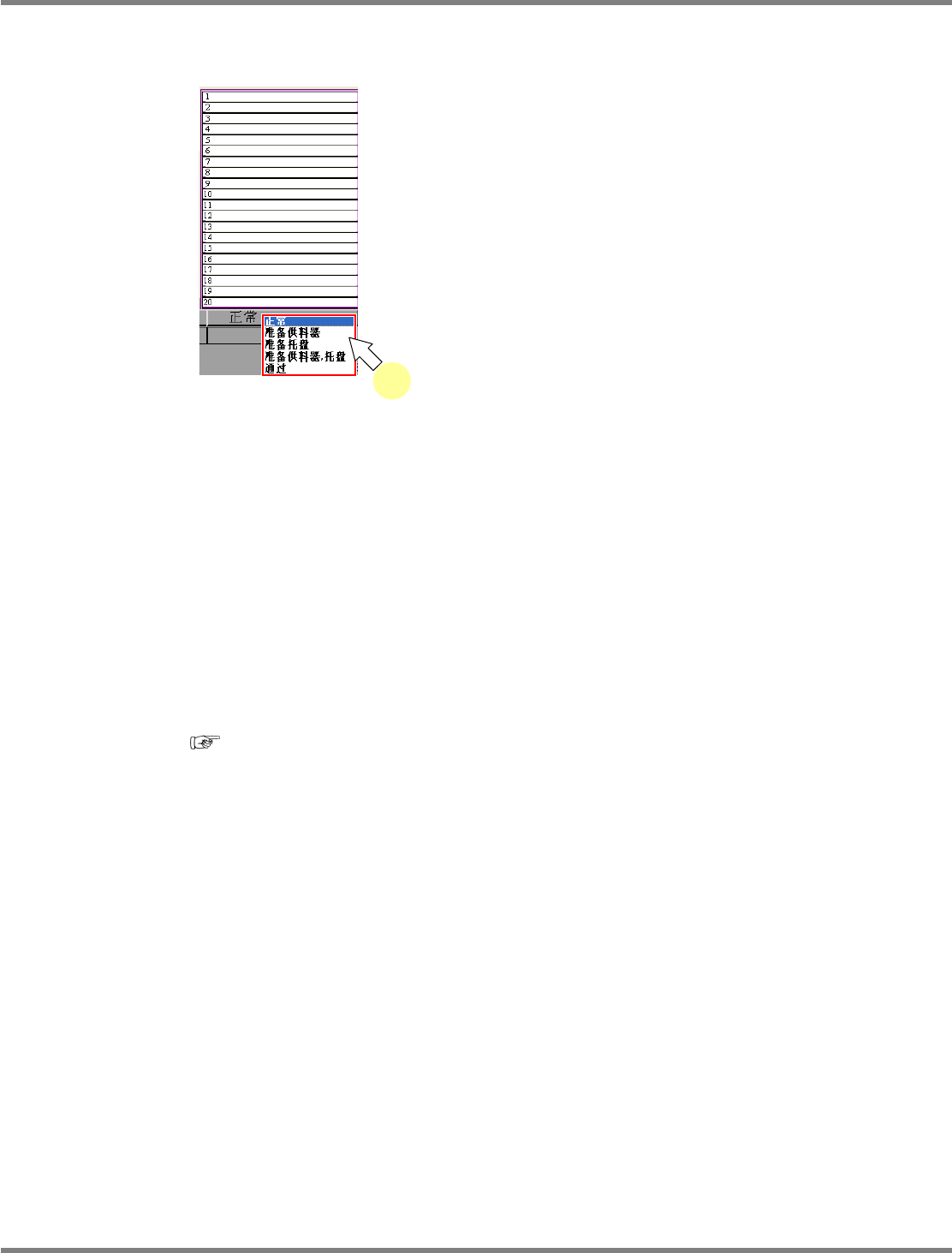

工作台模式的设定
1
点击工作台序号栏的
[
…
]
按钮，从
[
正
常
]
、
[
准备供料器
]
、
[
准备托板
]
、
[
准
备供料器、托盘
]
、
[
通过
]
中选择某一项。
工作台被设定为所选的模式。
[
正常
]
将工作台设定为通常的模式。
[
准备供料器
]
对供料器工作台进行准备。
[
准备托盘
]
对托盘工作台进行准备。
[
准备供料器、托盘
] (
只在
NPM-W
、
NPM-TT
时
显示
)
对供料器、托盘工作台进行准备。
[
通过
]
跳过工作台。
设定为通过时，显示出粉红色框。
外部准备工作台
将工作台的模式设定为外部准备，即能够对每个批量设定不同的供料器配置。在最佳化时，将自动
对每个批量设定不同的配置。
当然以共同供料器配置制作将多个批量，并以此来缩短外部准备时间是比较理想的，但是在发生类
似一部分元件不能放到工作台上等情形下，如果设定外部准备工作台，即能够限定外部准备工作台，
从而将准备时间限制到最低。
另外，其他的工作台能够以共同的供料器配置来制作数据。
请在配置不同供料器的批量上，设定不同准备组的编号。
(
