NPM-DGS
程序手册
7.5
吸嘴装配画面
EJS9AC-MB-07P-03 Page 7-85
7.5
吸嘴装配画面

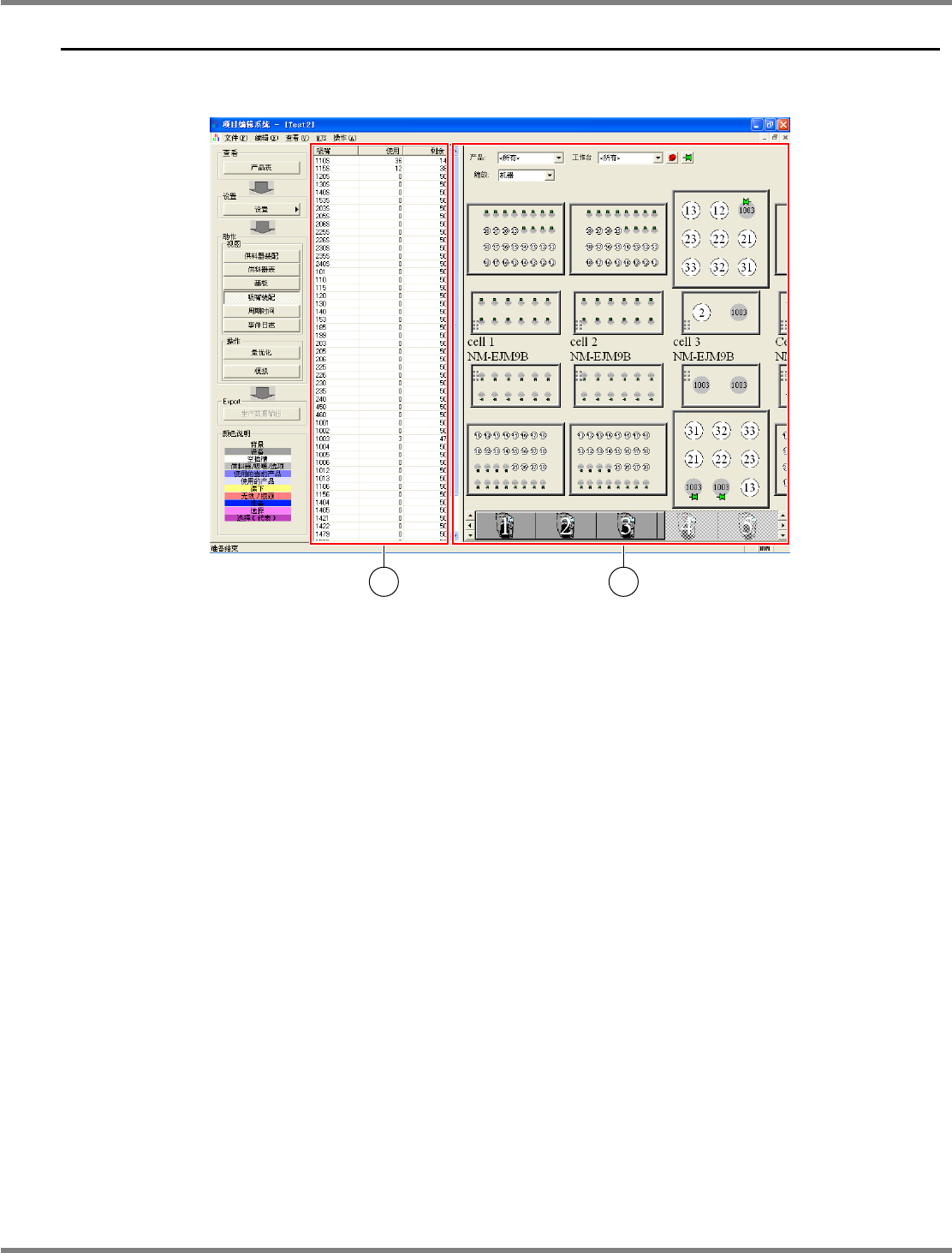

通过吸嘴装配画面进行吸嘴装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
装配到吸嘴交换器的数量
)
。
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
‘
缩放
’
更改吸嘴装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台供料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
Product070400S-01C02
1 2
NPM-DGS
程序手册
7.5
吸嘴装配画面
Page 7-86 EJS9AC-MB-07P-03
全固定按键、解除全固定按键
(
全固定
)
:
固定现在在交换器和吸头上装配的所有吸嘴。
(
解除全固定
)
:
解除所有的固定。
空位置全禁止按钮、解除全禁止按钮
(
全禁止
)
:
将当前的吸嘴交换器的空位置全部设定为禁止使用。
(
解除全禁止
)
:
解除所有的禁止使用。
右击菜单
项目
说明
[
拆下吸嘴
]
拆下配置的吸嘴。
[
吸嘴固定
]
固定配置的吸嘴。
[
禁止使用
]
禁止使用选择的吸嘴交换器。
[
吸嘴编辑
]
显示吸嘴的编辑画面。
吸嘴的配置
1
右点击需要配置的位置后，选择
[
吸嘴
配置
]
。
2
选择进行配置的吸嘴后，点击
[OK]
。
3
将会配置吸嘴。
在配置目的地上指定了吸头时，还将会自动地
在交换器上配置吸嘴。
WS000027
1
WS000029
WS000028
2
2
NPM-DGS
程序手册
7.5
吸嘴装配画面
EJS9AC-MB-07P-03 Page 7-87

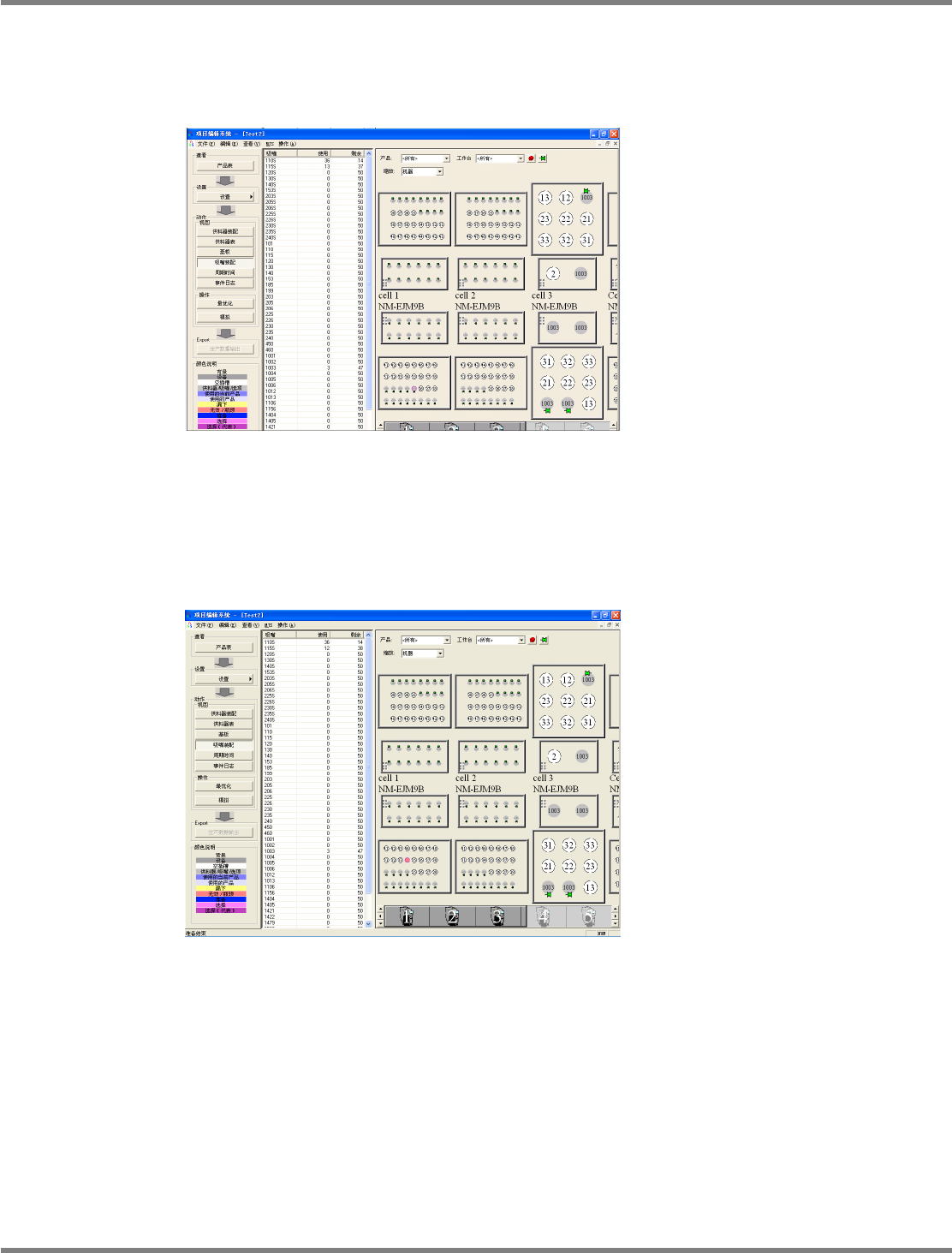

吸嘴的移动
选择要移动的吸嘴，然后拖放到目标位置。
如果向既已配置后的位置执行拖放操作，那么即会替换吸嘴位置。
无法移动固定的吸嘴。需要移动时，请解除固定。
吸嘴的拷贝
选择要复制的吸嘴，一边按
[Shift]
，一边拖放到复制目标位置上。
设定禁止装配的吸嘴
在设定禁止的位置上右击，选择
[
禁止使用
]
。
所设定的位置将会成为装配禁止状态，以粉红色表示。
Product070400S-05C02
Product070400S-06C02
