NPM-DGS
程序手册

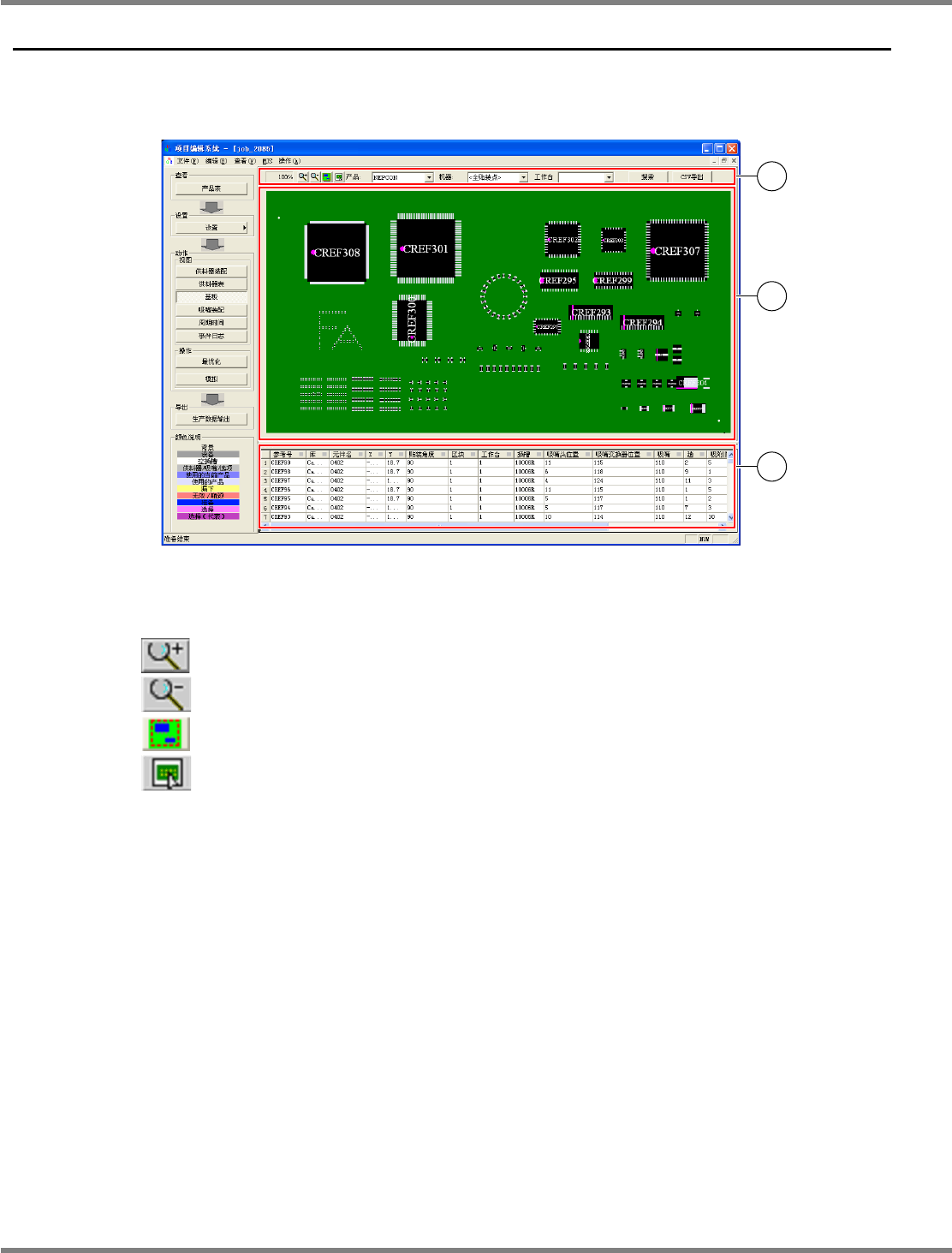

7.7
基板画面
Page 7-100 EJS9AC-MB-07P-03
7.7
基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
(
放大显示
)
:
放大画面的显示倍率。
(
缩小显示
)
:
缩小画面的显示倍率。
(
缩放选择范围
)
:
在中心上扩大显示所选择的贴装点。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
检查
]
:
显示进行检查的实装点。
‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
[
搜索
]
显示搜索元件的画面。
[CSV
导出
]
以
CSV
形式文件输出贴装点一览。
Product070600S-01C04
1
2
3
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-03 Page 7-101

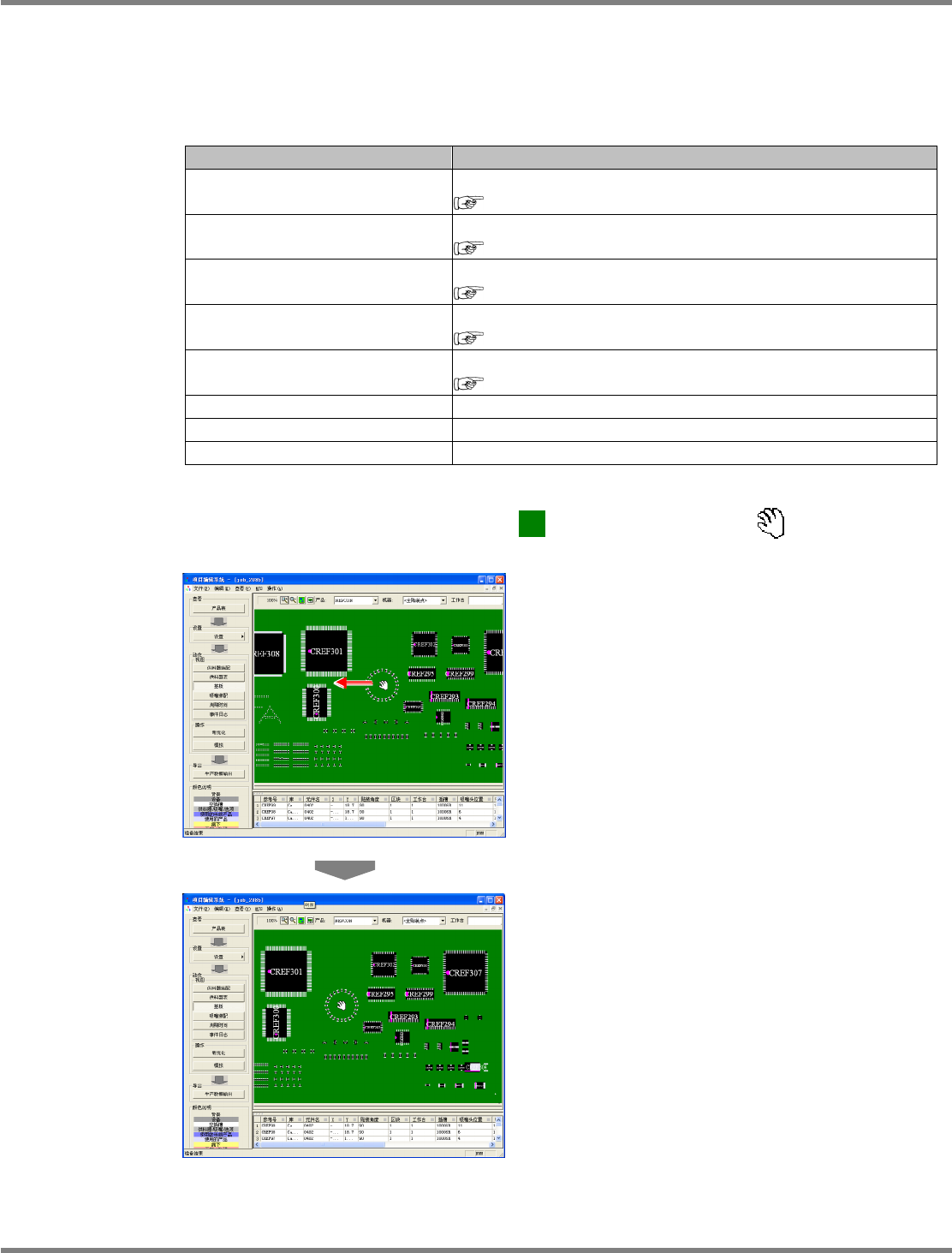

② 基板形象显示部
用图形显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘5.8.4
实装点的编辑
’
[
显示贴装点
]
再显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[
编辑产品
]
显示
PCB
编辑器画面。
‘5. PCB
编辑
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
为编辑货盘数据
]
编辑托盘板数据。
‘7.4
供料器装配画面
’
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选的元件。
[
贴装头检查跳过
]
跳过所选元件的检查。
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
向左移动光标。
基板图也会向左移动。
Product070600S-03C01
Product070600S-02C01
NPM-DGS
程序手册
7.7
基板画面
Page 7-102 EJS9AC-MB-07P-03
③ 贴装点一览表显示部
显示基板意象图显示部上的贴装点一览。
显示内容
项目
说明
‘
参考号
’
显示贴装点的参考序号。
‘
库
’
显示元件的程序库名称。
‘
元件名
’
显示贴装点的元件名。
‘X’
显示贴装点的
X
坐标。
‘Y’
显示贴装点的
Y
坐标。
‘
贴装角度
’
显示贴装点的贴装角度。
‘
区块
’
显示贴装点所属区块的序号。
‘
工作台
’
显示配置了贴装元件的工作台的序号。
‘
插槽
’
显示配置了贴装元件的插槽序号。
‘
吸嘴头位置
’
显示吸附贴装元件吸嘴头的位置序号。
‘
吸嘴交换器位置
’
显示配置了吸附吸嘴的吸嘴交换器的序号。
‘
吸嘴
’
显示吸附元件的吸嘴序号。
‘
调头
’
显示贴装调头。
‘
吸附顺序
’
显示调头范围内的吸附顺序。
‘
贴装顺序
’
显示调头范围内的贴装顺序。
‘
优先顺序
’
显示贴装的优先顺序。先贴装值较小的贴装点。
‘
贴装区域
’
在分割贴装基板情形下，显示是属于在初期位置上进行贴装的贴
装点，还是属于在移动后进行贴装的贴装点。
1 :
在初期位置上进行贴装
2 :
在基板移动后进行贴装
右击菜单
与基板意象图显示部的右击菜单相同。
选择贴装点
选择基板意象图上的贴装点，贴装点列表上的贴装点的选择即会互相连动。
Product070600S-04C00
