NPM-DGS
程序手册
7.7
基板画面
Page 7-110 EJS9AC-MB-07P-03

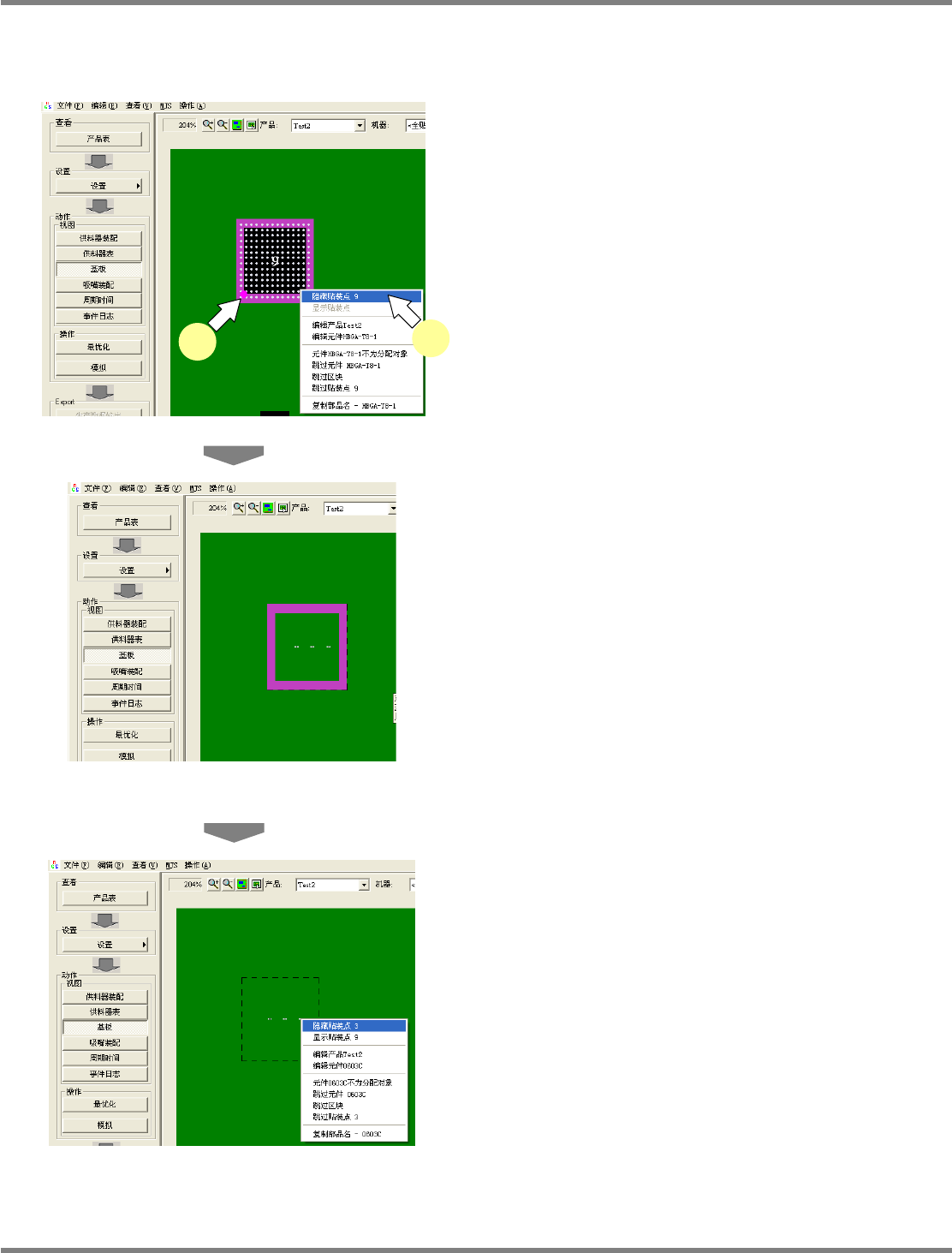

7.7.6
隐藏贴装点
在贴装点重合显示的情形下，可以将上边的元件设定为隐藏来选择原来处于隐藏状态的元件。
1
选择需要隐藏的元件。
2
从点击菜单中选择
[
隐藏贴装点
XXXX]
。
将会隐藏贴装点。
同时显示原来处于隐藏的元件。
能够选择原来处于隐藏状态的元件。
Product070606S-02C00
Product070606S-03C00
Product070606S-01C00
1
2
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-03 Page 7-111
7.7.7
贴装点一览的
CSV
导出
能够以
CSV
文件形式输出贴装点的一览。
1
点击
[CSV
导出
]
。
将显示
<
另存为
>
画面。
2
指定保存
CSV
文件的目录文件夹。
3
输入
CSV
文件名。
4
点击
[
保存
]
。
5
点击
[
确定
]
。
即完成了
CSV
文件输出。
Product070600S-01C04
1
Product070607S-01C00
2
3
4
Product070607S-02C00
5
NPM-DGS
程序手册
7.7
基板画面
Page 7-112 EJS9AC-MB-07P-03
输出内容
项目
说明
参考号码
输出贴装点的参考号码。
元件名
输出贴装点的元件名。
X
输出贴装点的
X
坐标。
Y
输出贴装点的
Y
坐标。
贴装角度
输出贴装点的贴装角度。
图形
输出贴装点所属图形的号码。
工作台
输出配置了贴装元件的工作台的号码。
插槽
输出配置了贴装元件的插槽的号码。
吸嘴头位置
输出吸附贴装元件的贴装头的位置号码。
吸嘴交换器位置
输出配置了吸附吸嘴的吸嘴交换器的号码。
吸嘴
输出吸附了元件的吸嘴号码。
趟
显示贴装的趟。
吸附顺序
显示趟内的吸附顺序。
贴装顺序
显示趟内的贴装顺序。
优先顺序
显示贴装的优先顺序。先贴装值较小的贴装点。
属于分割贴装的基板时，显示贴装点是在初期位置进行贴装的贴装
点，还是在移动后进行贴装的贴装点。
1 :
在初期位置上贴装
贴装区域
2 :
在基板移动后贴装
CSV
文件的输出示例
参考号码
,
元件名
,X,Y,
贴装角度
,
图形
,
工作台
,
插槽
,
吸嘴头位置
,
吸嘴交换器位置
,
吸嘴
,
趟
,
吸
附顺序
,
贴装顺序
,
优先顺序
,
贴装区域
"REF1","PART2",33.71,48.3,-90,1,3,30005 ,1,311,1001,5,1,1,1000,2
"REF2","PART2",33.74,60.39,-90,1,3,30005 ,1,311,1001,6,1,1,1000,2
"REF3","PART2",33.79,72.51,-90,1,3,30005 ,2,312,1001,5,2,2,1000,2
"REF4","PART2",33.8,84.62,-90,1,3,30005 ,1,311,1001,7,1,1,1000,2
"REF5","PART2",33.78,96.72,-90,1,3,30005 ,2,312,1001,6,2,2,1000,2
"REF6","PART2",33.77,108.82,-90,1,3,30005 ,1,311,1001,8,1,1,1000,2
"REF7","PART2",33.78,120.92,-90,1,3,30005 ,2,312,1001,7,2,2,1000,2
"REF01","PART1",33.91,125.91,90,1,1,10005L,1,121,110,2,1,1,1000,2
"REF1","PART2",353.58,48.33,-90,26,3,30005 ,1,311,1001,1,1,1,1000,1
"REF2","PART2",353.61,60.44,-90,26,3,30005 ,1,311,1001,2,1,1,1000,1
"REF3","PART2",353.66,72.55,-90,26,3,30005 ,2,312,1001,1,2,2,1000,1
"REF4","PART2",353.65,84.66,-90,26,3,30005 ,1,311,1001,3,1,1,1000,1
"REF5","PART2",353.64,96.77,-90,26,3,30005 ,2,312,1001,2,2,2,1000,1
"REF6","PART2",353.63,108.88,-90,26,3,30005 ,1,311,1001,4,1,1,1000,1
"REF7","PART2",353.63,120.98,-90,26,3,30005 ,2,312,1001,3,2,2,1000,1
"REF01","PART1",353.8,125.99,90,26,1,10005L,1,121,110,1,1,1,1000,1
