NPM-DGS 程序手册 9.4 关于项目编辑系统画面 Page 9-72 EJS9AC-MB-09P-02 9.4 关于项目编辑系统画面 项目编辑系统的主画面由画面左方的 项目栏 ( 下图 A) 和各种视图画面 ( 下图 B) 构成。 通过项目栏进行的作业如下 : 视图画面的切换、 各种设定画面的显示、 模拟、 最优化、 上传 到 PPD 。 ① ‘ 查看 ’ 切换画面右侧的显示。 [ 产品表 ] : 显示 PCB 一览表的画面。 ‘…
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-02 Page 9-71

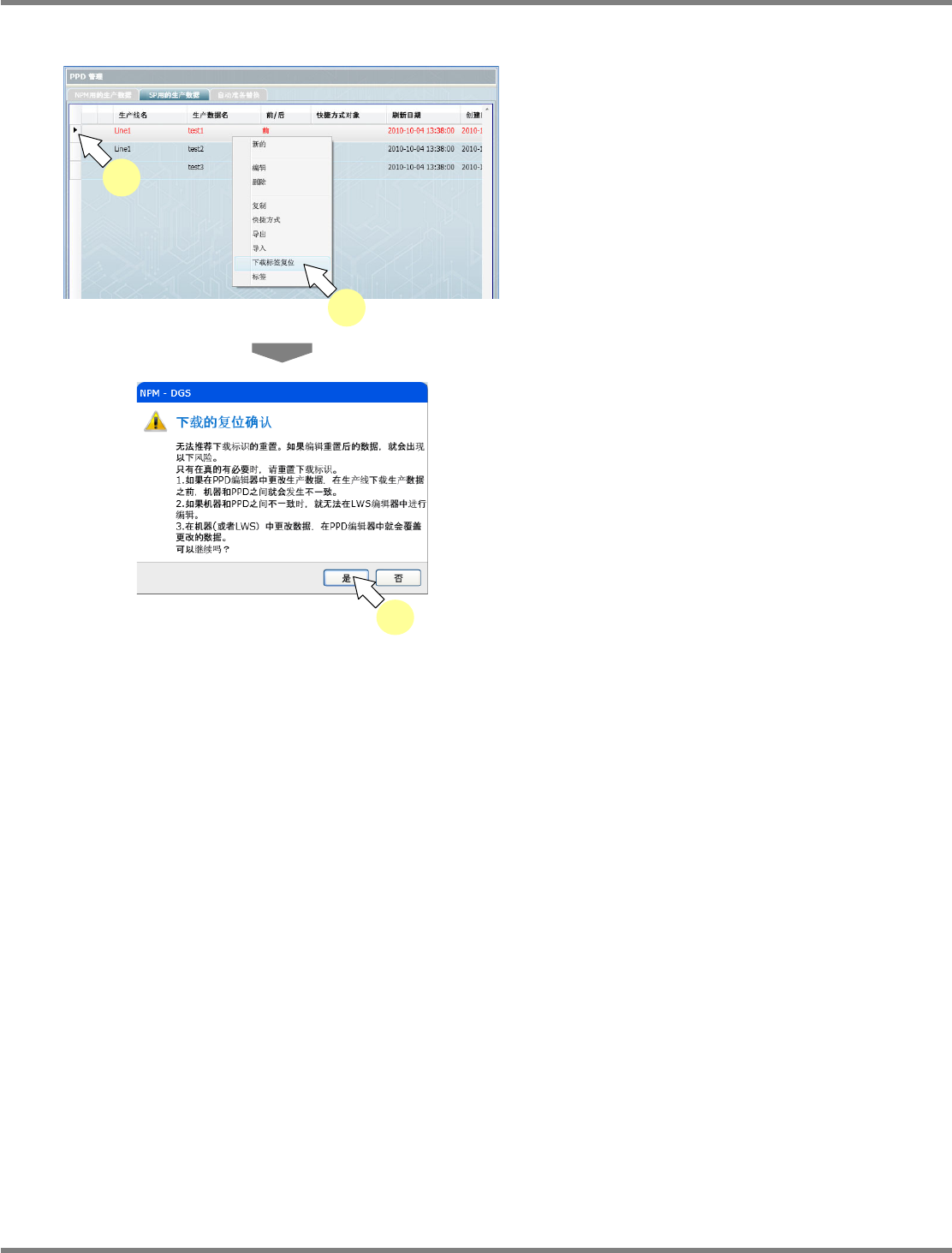

下载标签复位
1
选择以红色显示的生产数据。
2
从右击菜单中选择
[
下载标签复位
]
。
将显示
<
下载复位确认
>
画面。
3
点击
[
是
]
。
将显示
<
复位成功
>
画面。
将会强制性解除所选择生产数据的下载状态。
PPD090312S-26C01
1
2
PPD090406S-02C00
3
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-72 EJS9AC-MB-09P-02
9.4
关于项目编辑系统画面

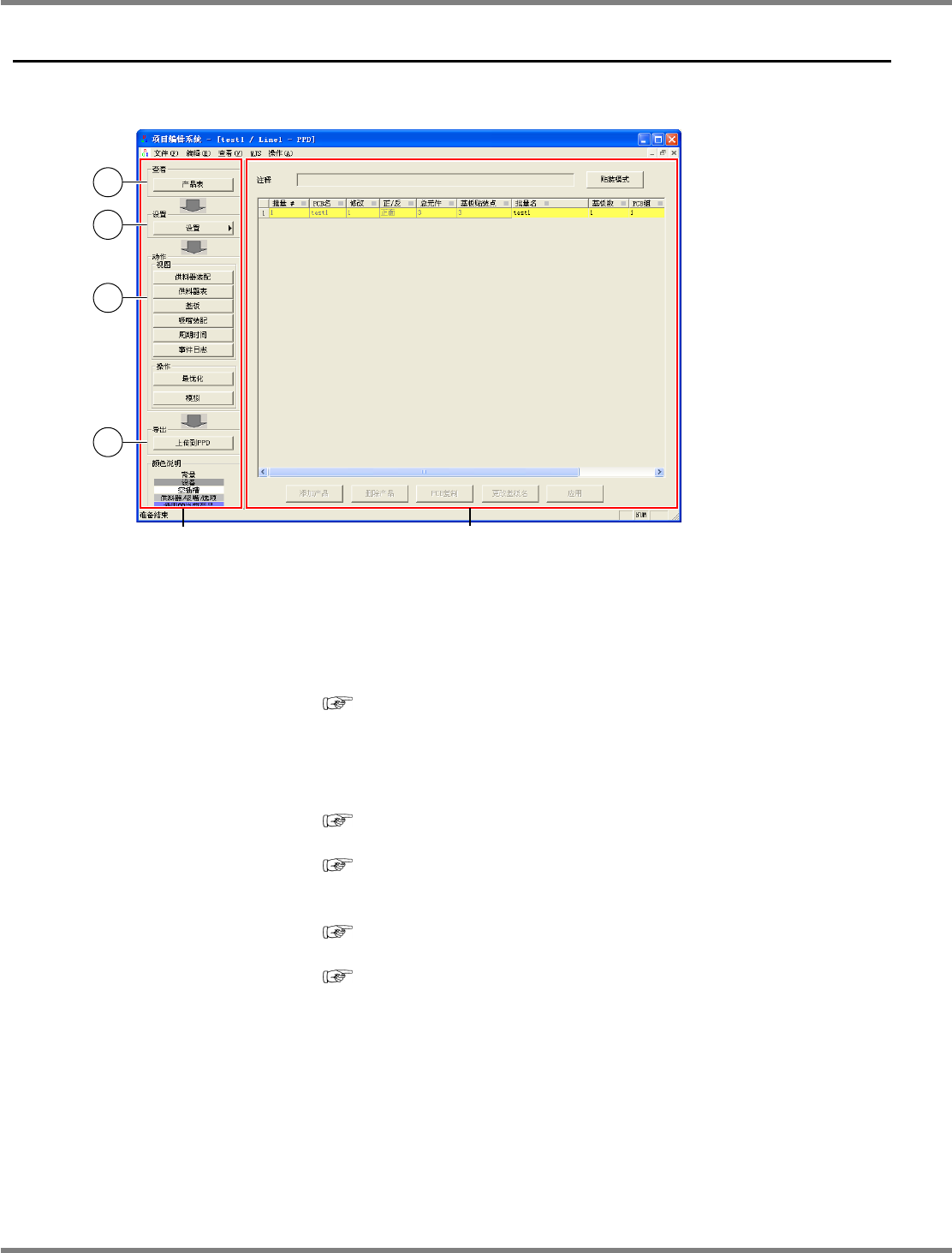

项目编辑系统的主画面由画面左方的项目栏
(
下图
A)
和各种视图画面
(
下图
B)
构成。
通过项目栏进行的作业如下
:
视图画面的切换、各种设定画面的显示、模拟、最优化、上传到
PPD
。
①
‘
查看
’
切换画面右侧的显示。
[
产品表
]
:
显示
PCB
一览表的画面。
‘7.3 PCB
一览表画面
’
②
‘
设置
’
启动为编制数据而设定各种必要条件的画面。
[
机器设置
]
:
设定设备的动作条件。请对照实际设备的设定进行设定。
‘7.11.4
机器动作选项的设定
’
[
仓库
]
:
设定供料器、吸嘴的资源数。变更通过工厂管理设定的资源数时使用。
‘7.11.5
仓库
(
供料器、吸嘴的资源数
)
的设定
’
[
最大料盘
]
:
指定元件的分割数。增加使用数量多的元件的分割数，则可实现循环时间的
缩短。
‘7.11.3
为元件设定最大料盘的设定
’
[
优化程序选项
]
:
设定最优化条件。
‘7.11.2
设定优化程序选项
’
[
装配规则
]
:
显示装配规则设定画面。
[
设定点胶条件
]
:
设定点胶条件。
PPD090401S-04C04
2
1
2
2
2
3
2
4
A
B
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-02 Page 9-73
③
‘
动作
’
‘
视图
’
[
供料器装配
]
:
显示供料器配置画面。
[
供料器表
]
:
显示供料器表画面。
[
基板
]
:
显示基板图像画面。
[
吸嘴装配
]
:
显示吸嘴配置画面。
[
周期时间
]
:
显示周期时间画面。
[
事件日志
]
:
显示事件日志画面。
‘
操作
’
[
最优化
]
:
按所设定的条件，进行最优化。
[
模拟
]
:
使用现在的供料器配置及吸嘴配置进行最优化。
④
‘
输出
’
[
上传到
PPD]
:
将已编辑的生产数据上传到
PPD
。
