NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-02 Page 9-79
9.4.2
供料器装配画面
通过供料器装配画面进行元件装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
供料器
装配
]
。供料器装配画面是项目编辑系统的初期画面，优化完毕后也会自动切换为此画面。
此时，除了元件装配以外，还可确认循环时间、过程数、贴装点总数。
① 元件一览
显示现在的项目所包含的元件一览。
通过按键可切换显示的元件。
[
已分配
]
:
显示供料器上装配的元件。
[
未分配
]
:
显示供料器上未装配的元件。
[
漏下
]
:
显示虽然供料器上装配，但是，现在的项目的任何
PCB
都不使用的元件。
设定为替代元件的元件，将显示在
[
漏下
]
或
[
未分配
]
标签。
单击元件名后启动元件编辑器，即能够编辑替代元件的数据。
右击菜单
项目
说明
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
封装旋转
]
配合封装而旋转元件数据。
[
托盘板数据编辑
]
编辑托盘板数据。
‘7.4
供料器装配画面
’
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选择的元件。
[
复制部品名
]
将所选择的元件名称复制到剪贴板上。
‘7.4
供料器装配画面
’
‘
复制部品名
’
PPD090502S-01C02
1 2
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-80 EJS9AC-MB-09P-02

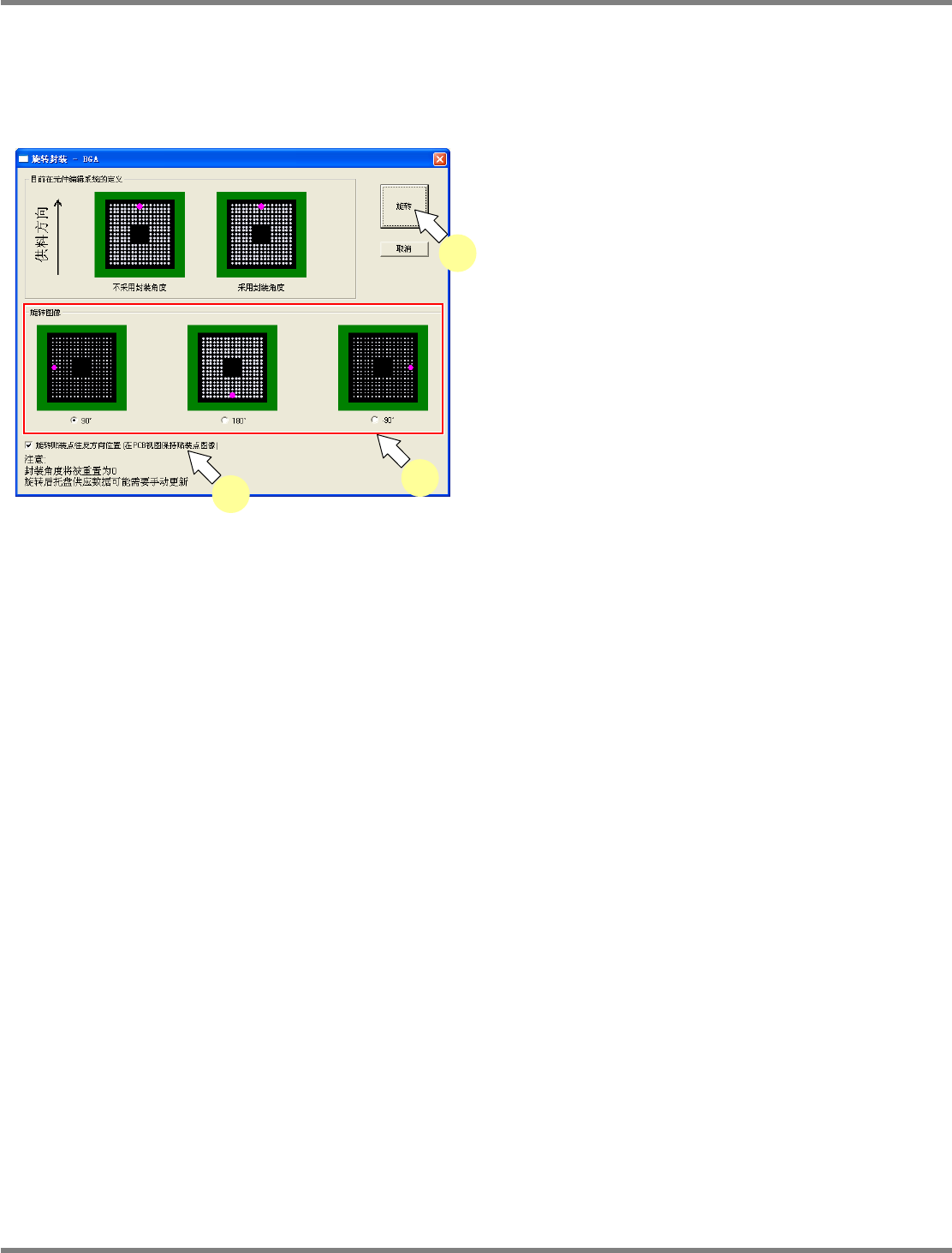

旋转封装
旋转元件数据，以便使封装角度转为
0
度。
在暂时决定了封装，并制作了元件数据的情形下，或需要将设定为
0
度以外的封装角度恢复到
0
度时，使用本项功能。
1
选择旋转角度。
显示在旋转图像上的图请选择与封装相同的
图。
2
确认贴装角度的旋转。
需要保持当前的贴装角度时，在复选框内打勾，
这样将会以与元件旋转相反的方向来旋转贴装
角度。
3
点击
[
旋转
]
。
旋转数据后，关闭窗口。
因不能旋转区块匹配识别的数据，如果执行封
装旋转，示教过的数据即会被删除。
执行封装旋转后，封装角度将被设定为
0
度。
PPD090502S-02C01
3
2
1
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-02 Page 9-81
② 供料器装配
显示供料器装配。也可进行元件装配、供料器装配的更改。
‘
缩放
’
更改供料器装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台供料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
右击菜单
项目
说明
[
移走分配
]
拆下在供料器上配置的元件。
[
元件不可移动
]
在配置的供料器上固定元件。
在通常使用的工作台上，将全部批量都设定为元件固定。
在外部准备工作台上，将每个批量都设定为元件固定。
请从
‘PCB’
列表中选择需要设定的批量。
需要将全部的批量都设定为固定时，请选择
[<
全部
>]
。
[
使用禁止
]
置于在供料器上不能配置元件的状态。
在通常使用的工作台上，将全部批量都设定为禁止使用。
在外部准备工作台上，将每个批量都设定为禁止使用。
请从
‘PCB’
列表中选择需要设定的批量。
需要将全部的批量都设定为禁止时，请选择
[<
全部
>]
。
[
编辑元件
]
显示元件编辑器画面。
“6.5.3
编辑元件
”
[
旋转封装
]
相应封装而旋转元件数据。
[
为编辑货盘数据
]
编辑托盘板数据。
“7.4
供料器装配画面
”
“
托盘板数据的编辑
”
[
跳过元件
]
跳过所选择的元件。
[
从这里移动贴装点
]
将所选择元件的贴装点移动到其他的槽上。
[
将贴装点移动到这里
]
配置在
[
从这里移动贴装点
]
所指定的贴装点。
[
配置信息
]
显示所选择元件的每个批量的贴装点。
[
复制部品名
]
将所选择的元件名称复制到剪贴板上。
“7.4
供料器装配画面
”
“
复制部品名
”
