第 4 章 操作篇
4-3. 生产
31
4

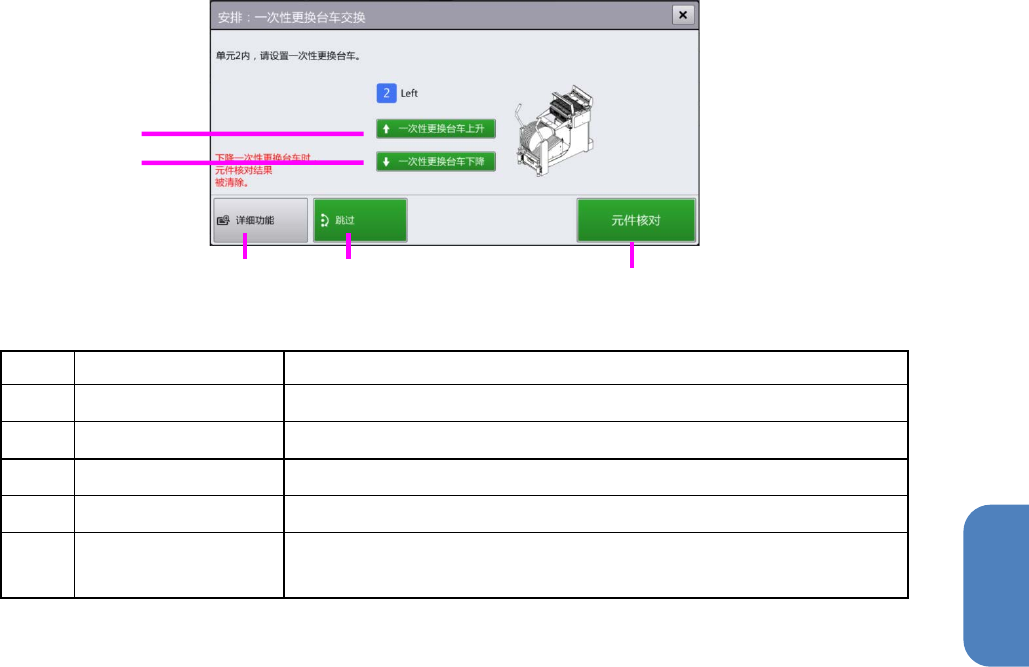

[安排：一次性更换台车交换]对话框
※在固定台架规格装置中不显示
安排工序时，确认各单元的生产中使用的一次性更换台车类型是否兼容，要进行更换时，将显示[安排：
一次性更换台车交换]对话框。
记号
名称
说明
(a) 一次性更换台车上升 在显示的对话框中触摸[上升]后，将使一次性更换台车上升并固定。
(b) 一次性更换台车下降 使对象单元的一次性更换台车下降。
(c) 详细功能 中止一次性更换台车的更换，返回[供料器设置]画面。
(d) 跳过 关闭对话框，跳过一次性更换台车的更换，进入下一安排工序。
(e) 元件核对 关闭对话框，切换为[安排：核对元件]对话框。
一次性更换台车下降。
a
b
c d e
第 4 章 操作篇
4-3. 生产
32

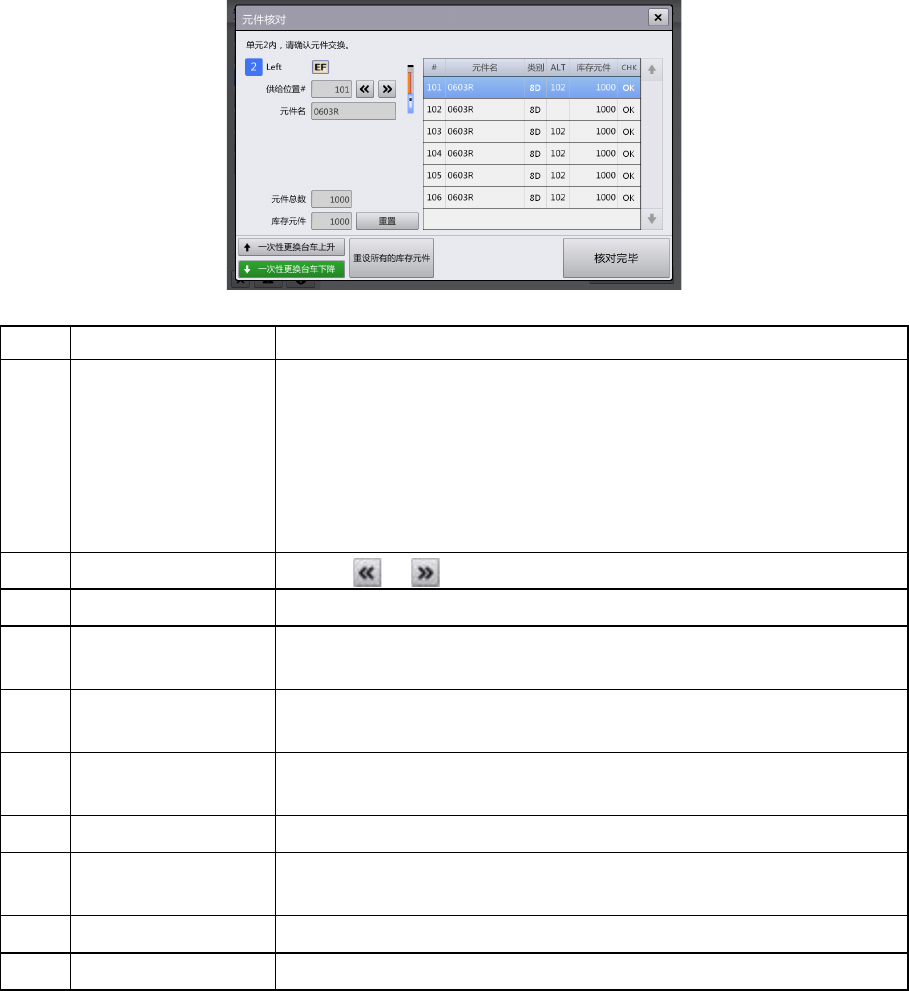

[安排：核对元件]对话框
触摸[安排：一次性更换台车交换]对话框的[元件核对]后，一次性更换台车会下降，显示[安排：核对
元件]对话框。
仅检查带式供料器是否正确安在更换对象的供给部中。
使用生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专用的画面。详情请参看
「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能的使用（选项）」。
记号
名称
说明
(a) 供给部列表 列表显示生产程序切换后的生产程序数据中使用的供给部元件。
•
#：显示供给位置编号。
•
元件名：显示元件的元件名。
•
种类：显示使用的供料器种类。
•
ALT：有 ALT（元件供给位置备用）设定时，显示元件供给备用源
的供给位置编号。
•
库存元件：显示当前的库存元件。
(b) 供给位置# •
用 / 选择进行元件核对的供给位置编号。
(c) 元件名
在上层显示正在元件核对的供给位置上的生产程序中的元件的元件名。
(d) 元件总数 显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元件
存放个数。
(e) 库存元件 显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元件
剩余数。
(f) 个别重设 重置[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元件
剩余数。
(g) 一次性更换台车上升 上升对象装置的一次性更换台车。
(h) 一次性更换台车下降
触摸显示确认对话框，为更换一次性更换台车降下操作中的一次性更换
台车。 进行一次性更换台车更换后，元件核对结果将全部重置。
(i) 重设所有的库存元件 重置列表中显示的所有供给部元件剩余数。
(j) 核对完毕 确认一次性更换台车上升后，完成元件核对作业，关闭对话框。
第 4 章 操作篇
4-3. 生产
33
4
[元件核对]对话框 供给部列表的颜色区分
供给部颜色
内容
灰色 供给部中插入了带式供料器（正常）。
黄色 供给部中未插入带式供料器。
红色 供给部中插入了带式供料器，但发生带式供料器错误。
[安排：连续验证元件]对话框
安排工程时，进行连续验证检查时，会显示[安排：连续验证检查]对话框。
有关使用连续验证检查功能检查元件的方法详情，请参见后面记述的「4-6-9. 验证元件（选项功能）」。
Tips
通用贴片头不能执行验证检查。
a
b
f
c
d
e
g
h
i
