第 4 章 操作篇
4-3. 生产
47
4
4-3-5. 视图
触摸[生产]画面子菜单面板中的[视图]，可显示[视图]画面。
注意
如果在[视图]画面状态下生产，需时降低。
记号
名称
说明
(a) 选中摄像机的显示，
操作
放大显示摄像机选择区域 (b) 中选择的摄像机图像。
单元 2 的摄像机信息显示于左侧，单元 1 的摄像机信息显示于右
侧。
此外，针对选中摄像机的图像（识别结果），进行拖动模式的切换/
放大/缩小/画面尺寸的复原操作。
(b) 摄像机选择区域 显示装载于本机的各摄像机图像。
触摸摄像机的缩小图像或者名称，放大显示选中摄像机的内容和操作
(a)。
显示生产中的摄像机图像
显示选中的摄像机
(a) 摄像机名称：显示选中摄像机的名称。
(b) 识别结果：显示选中摄像机的图像（识别结果）。
第 4 章 操作篇
4-3. 生产
48
选中摄像机的操作

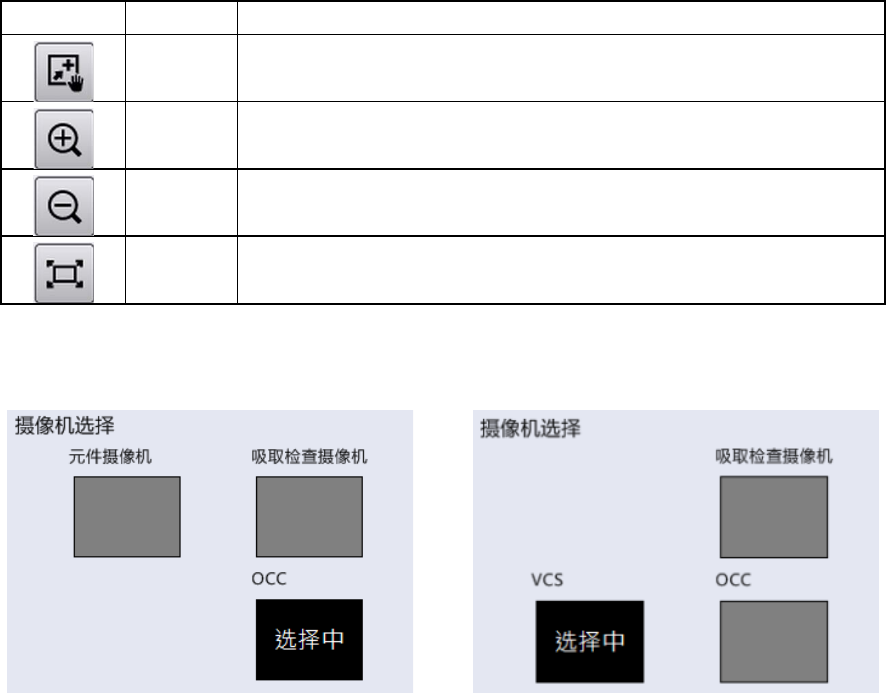

通过摄像机图像右下方的按钮，可进行以下操作。
按钮
名称
说明
拖动模式 触摸后，光标将切换为手形，可触摸显示框内的图像后拖动。
再次触摸，解除拖动模式。
放大模式 触摸后，光标将切换为加号形状，可触摸显示框内的图像后放大。
再次触摸，解除放大模式。
缩小模式 触摸后，光标将切换为减号形状，可触摸显示框内的图像后缩小。
再次触摸，解除缩小模式。
复原 将通过放大/缩小更改显示大小后的图像，恢复为可在图像窗口完整显
示的大小。
摄像机选择区域
被选择的摄像机中显示[选择中]字样。
(a) 元件摄像机（贴片头类型为高速时）
识别吸取的元件。
(b) 吸取检查摄像机
识别元件的吸取姿势。吸取元件时，为了检查吸取状态，从元件侧面进行识别，来检查元件
高度。可检查吸取错误。
(c) OCC
识别基板上的各种识别标记。
(d) VCS（贴片头类型为通用时）
识别吸取的元件。
第 4 章 操作篇
4-3. 生产
49
4
4-3-6. 贴片头状况
在[动作状态]画面中，可确认共通面板中选择的，生产中单元内的贴片头运行状况，错误状况，警告状况。
触摸[生产]画面子菜单面板中的[动作状态]后，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
贴片头类型为高速时
