第 4 章 操作篇 4- 3. 生产 50 贴片头类型为通用时 记号 名称 说明 (a) 贴片头 资讯 显示对象 单元 中的 贴片头 信息。 • 贴片头类型：显示选择 单元的贴片头 类型为 [ 高速 ] （ 16 吸嘴）或 [ 通用 ] （ 8 吸嘴 ）。贴片头 类型未知时 为空白栏。 (b) 吸嘴一览 列表显示对象 单元 （ 贴片 头 ）上安装 的吸嘴信息（ [ 吸嘴形式 ] ，运行 状况等）。 以右侧单元格的 颜色显示运行 状况…
第 4 章 操作篇
4-3. 生产
49
4
4-3-6. 贴片头状况
在[动作状态]画面中，可确认共通面板中选择的，生产中单元内的贴片头运行状况，错误状况，警告状况。
触摸[生产]画面子菜单面板中的[动作状态]后，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

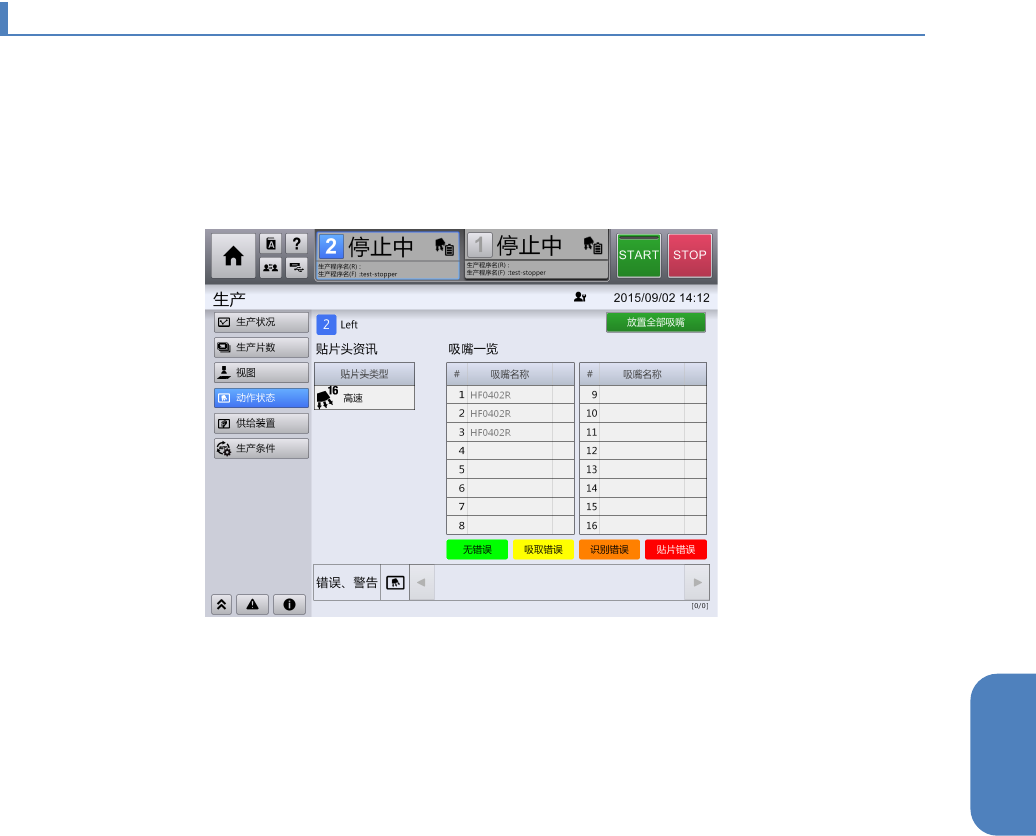

贴片头类型为高速时
第 4 章 操作篇
4-3. 生产
50

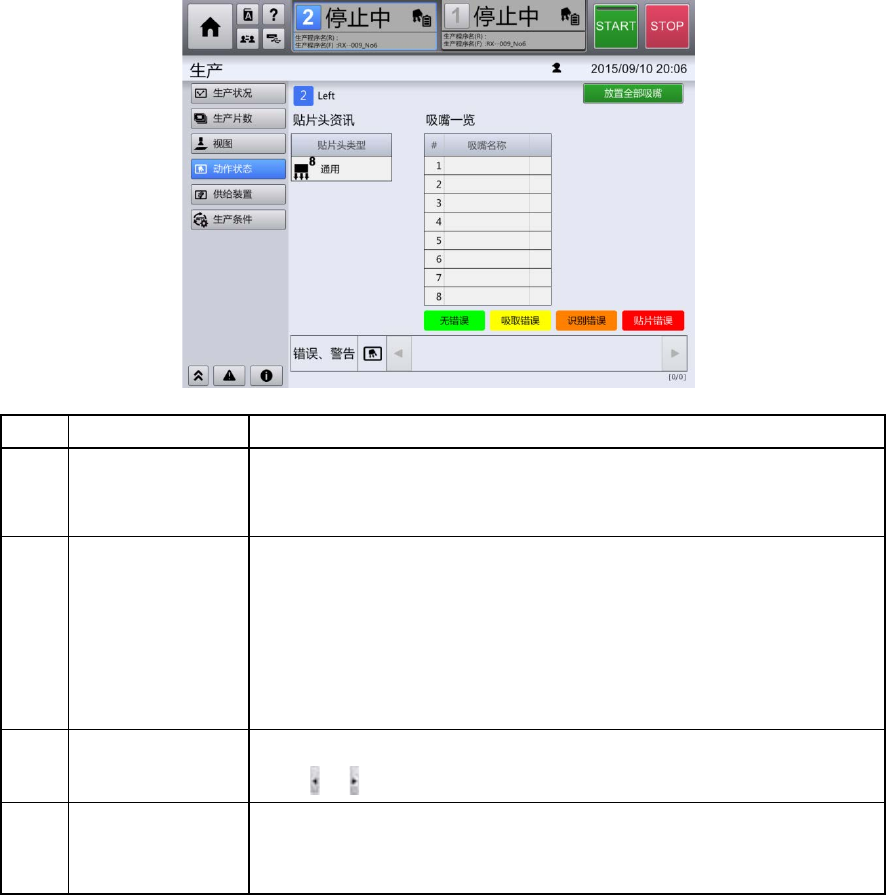

贴片头类型为通用时
记号
名称
说明
(a) 贴片头资讯 显示对象单元中的贴片头信息。
•
贴片头类型：显示选择单元的贴片头类型为[高速]（16 吸嘴）或
[通用]（8 吸嘴）。贴片头类型未知时为空白栏。
(b) 吸嘴一览 列表显示对象单元（贴片头）上安装的吸嘴信息（[吸嘴形式]，运行
状况等）。
以右侧单元格的颜色显示运行状况。
•
无错误：绿色
•
吸取错误：黄色
•
识别错误：橙色
•
贴片错误：红色
(c) 错误，警告 显示与对象贴片头相关的错误，警告的发生状况。
触摸 / ，可确认所有的错误和警告。
(d) 放置全部吸嘴 当在生产结束等状态下，将左右贴片头上安装的全部吸嘴收纳放置在
ATC 单元上。
如果贴片头上吸取有元件，会将全部元件废弃后，再放置吸嘴。
显示吸嘴的错误，警告
有关吸嘴的错误/警告显示的详情，请参阅「4-3-3. 生产状况的显示」的「错误、警告的显示」。
第 4 章 操作篇
4-3. 生产
51
4

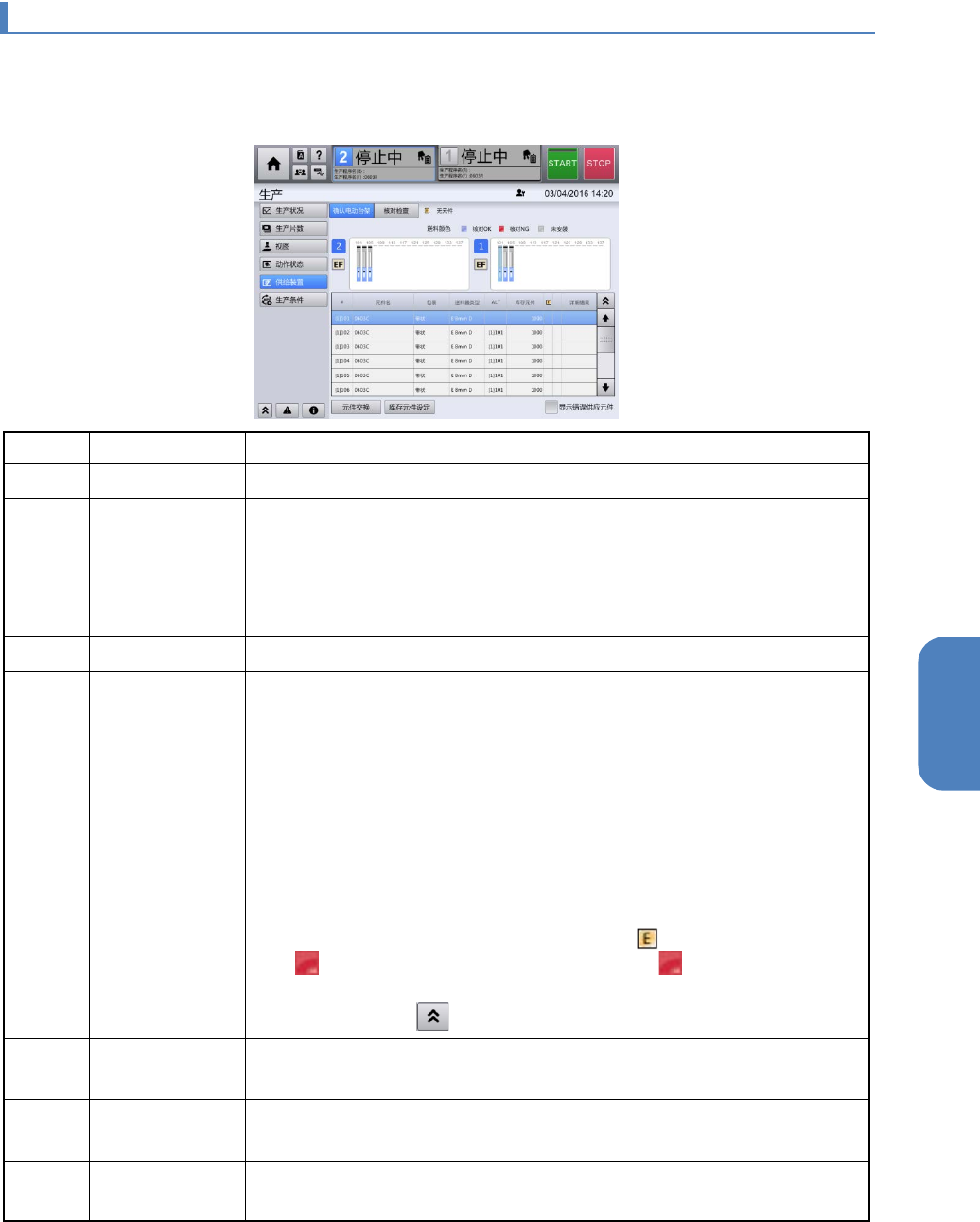

4-3-7. 供给装置
在[供给装置]画面中，可确认供给部元件的配置状况，以及错误，警告状况。此外，还可在此画面上进行
元件交换。
触摸[生产]画面子菜单面板中的[供给装置]，即显示此画面。
记号
名称
说明
(a) 确认电动台架 显示生产程序中使用的供料器列表。
(b) 核对检查 显示生产程序中使用的元件核对结果。
生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专
用的画面。
详情请参看「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能
的使用（选项）」。
(c) 供料器配置分布 描绘左右单元供料器配置的分布。
(d) 供给部列表 列表显示与左右单元侧的供给部相关的信息（带式供料器的配置状况
等）。
•
#：显示供给位置编号。
[1]101～[1]138、[2]101～[2]138 的记号。（[1]、[2]为单元号）
•
元件名：显示元件的元件名。
•
包装：显示元件的供给形态。
•
送料器类型：显示所用带式供料器的种类。
•
ALT：有元件供给位置备用设定时，显示元件供给位置备用源的供给
位置编号。
•
库存元件：显示当前的库存元件。
•
元件用完：发生元件用完的供料器会显示 标记。
•
标记：发生错误或警告时，将显示红色 标记。
•
详细错误：供应部发生错误时，显示错误详情。
触摸列表右上部的 ，即放大显示列表。
(e) 元件交换 更换在对象单元中发生无元件错误的元件。
对象单元通过共通面板选择。
(f)
库存元件设定 更改对象单元供给部的库存元件。
对象单元通过共通面板选择。
(g) 显示错误供应元
件
在[供给部列表] 中，仅显示发生错误的供料器相关信息。
