第 4 章 操作篇 4- 3. 生产 54 运转模式为 [ 试打 ] 时 运转模式为 [ 空打 ] 时
第 4 章 操作篇
4-3. 生产
53
4
4-3-8. 生产条件
生产模式的设定
触摸[生产]画面子菜单面板中的[生产条件]，显示[生产条件]画面。

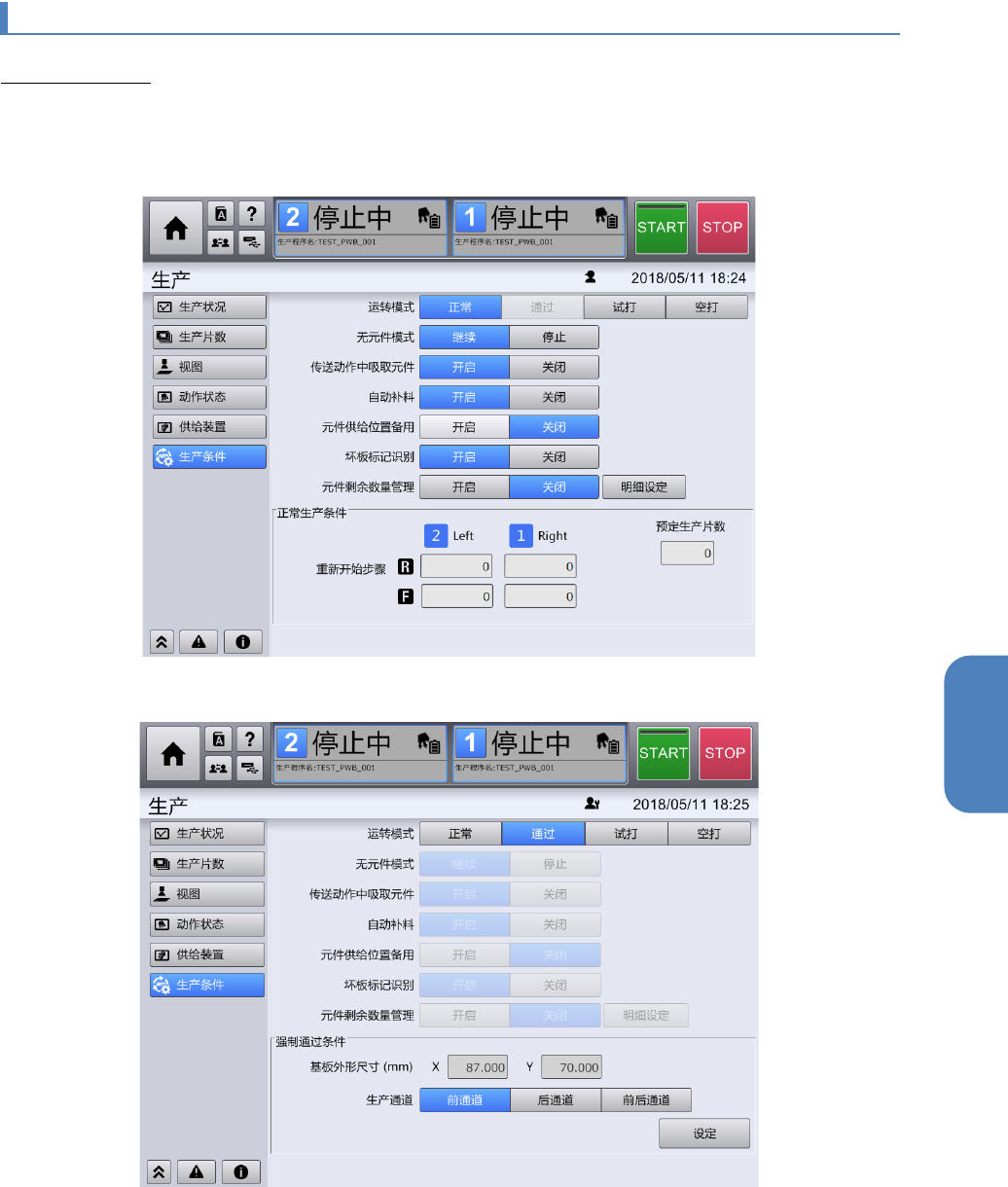

运转模式为[正常]时
运转模式为 [通过] 时
第 4 章 操作篇
4-3. 生产
54

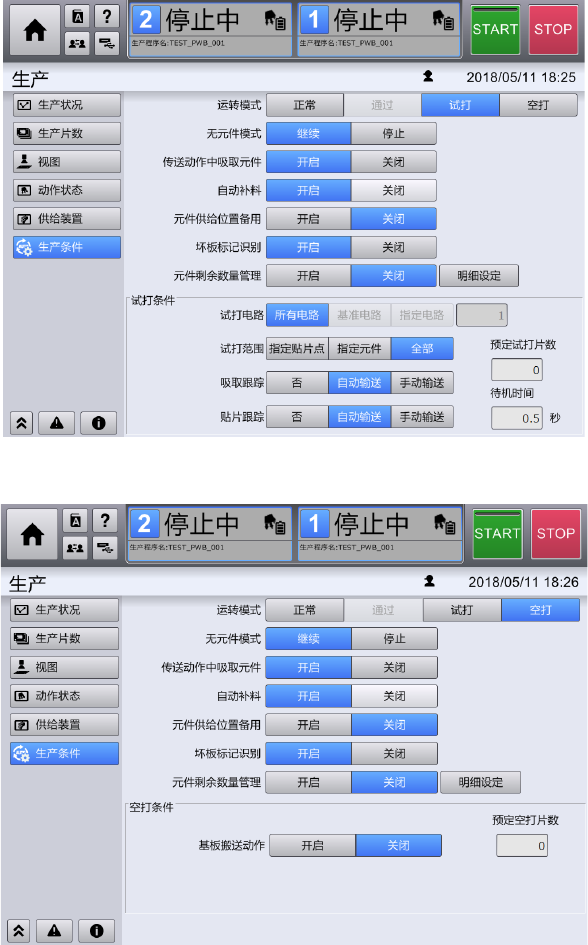

运转模式为 [试打]时
运转模式为 [空打]时
第 4 章 操作篇
4-3. 生产
55
4
记号
名称
说明
(a)
运转模式
选择自动运转的运转模式。
•
正常：在普通模式下生产。
•
通过：不进行元件的贴片动作，只将基板从上游装置传送到下游装
置。
•
试打：为了进行测试生产，对基板进行逐片生产。
•
可执行吸取位置跟踪及贴片后的贴片位置跟踪。
•
空打：不使用元件，检查生产时吸取贴片的动作。
仅在用户级别为[MAINTENANCE（维护）]时可选择[通过]。
(b)
模式设定区域
设定[无元件模式]，[传送动作中吸取元件]，[自动补料]，[元件供给位
置备用]，[坏板标记识别]的各种模式。
(c)
正常条件
运转模式为[正常]时，对于在生产过程中去除的基板，可设定从中途重
新开始生产时的重新开始步骤。
•
重新开始步骤：可指定 4 个生产站点中的任意一个站点，指定重新
开始步骤号。如果设定为 0，则忽略设定从最开始的步骤进行贴
片。仅可设定为 0 或在设定对象的站点中贴片范围内的步骤号。
(d)
强制通过条件
运转模式为[通过]时，要将装置强制设定为通过模式时的生产条件进行
指定。
•
基板外形尺寸(mm)：输入传送基板的外形尺寸(X, Y)。
•
生产通道：从传送基板的通道中选择[前通道]、[后通道]、[前后通
道]。
•
设定：按照基板外形尺寸、以及指定的生产通道，读入空（Dummy）
生产程序。
当选择［通过模式］作为［运转模式］，触摸［设定］按钮后，如果是
装有生产程序的状态，会出现告知复位的对话框。当触摸对话框的 [OK]
按钮后，基板外形尺寸、生产通道即被设置。然后，触摸[START]按钮，
即开始指定的基板外形尺寸、生产通道的通过模式运转。
仅当用户级别为［MAINTENANCE］时，才能编辑此项。
