第 4 章 操作篇
4-5. 安排
85
4
4-5-3. 供给部的安排

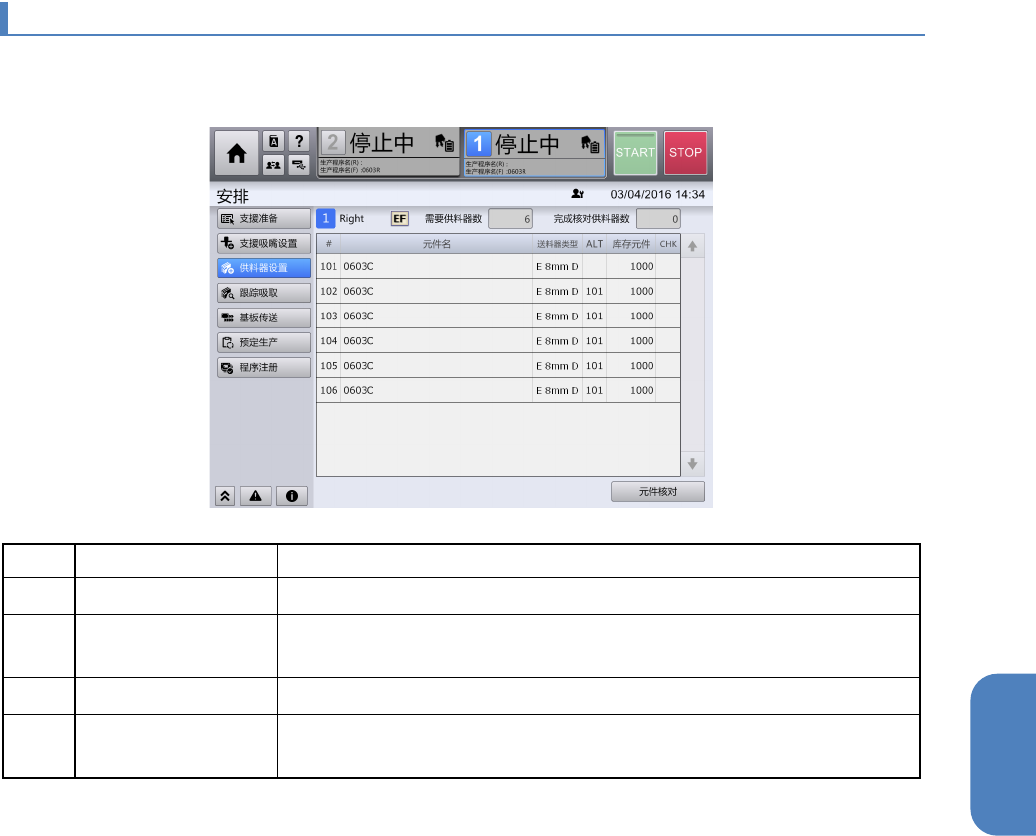

触摸[安排]画面子菜单面板中的[供料器设置]，显示[供料器设置]画面。
记号
名称
说明
(a) 需要供料器数 显示生产当前的生产程序所需的带式供料器数量。
(b) 完成核对供料器数 显示生产当前的生产程序所需的带式供料器中，已经完成核对的带式供
料器数量。
(c) 供给部列表 列表显示与共通面板中选择的单元带式供料器供给部相关的信息。
(d) 元件核对 触摸后，将显示[元件核对]对话框，核对每个供给部的元件或设定库存
元件。
第 4 章 操作篇
4-5. 安排
86

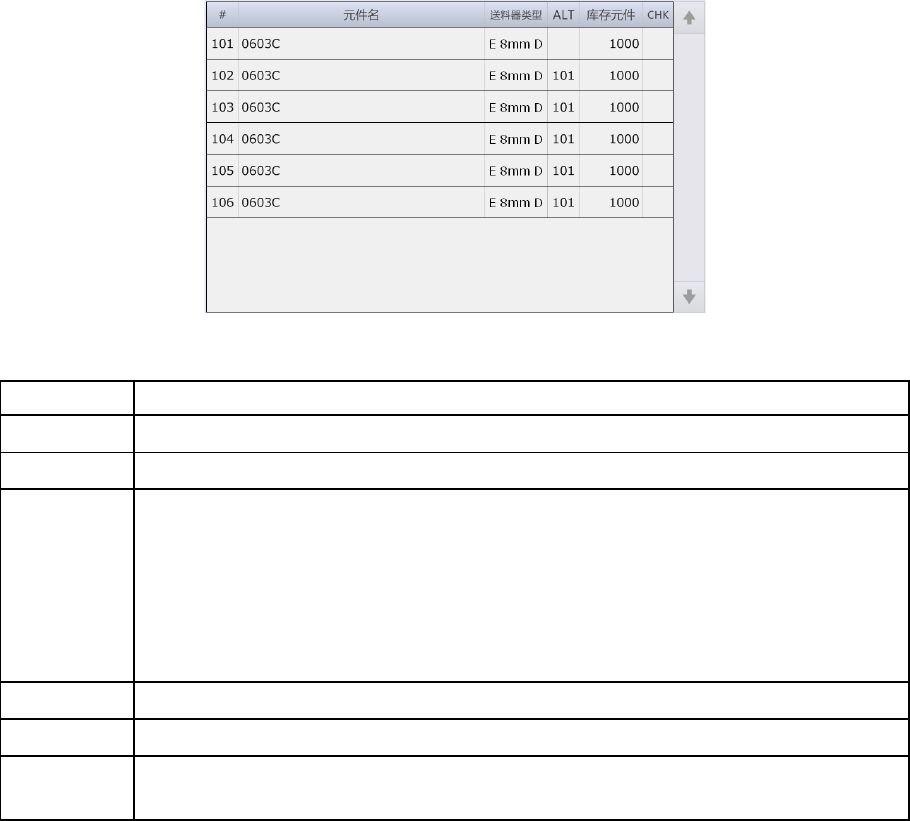

供给部列表
显示
说明
# 显示供给位置编号。
元件名 显示生产时所用元件的元件名。
送料器类型 显示所用带式供料器的种类。
•
E 8mm S:8mm 单轨送料器 (EF 系列)
•
E 8mm D:8mm 双轨送料器 (EF 系列)
•
E 12mm ～E 32mm:12mm～32mm (EF 系列)
•
E 4mm:4mm (EF 系列)(注 1)
•
R 8mm:8mm 单轨送料器 (RF 系列)
•
R 12mm ～R 32mm:12mm～32mm (RF 系列)
ALT 关于元件供给位置备用目标的供给位置，显示元件供给位置备用源的供给位置编号。
库存元件 显示每个供给部的库存元件。
CHK 触摸[元件核对]后显示[元件核对]对话框，以 OK/NG 显示通过该对话框进行的带式供
料器核对结果。
注 1 4mm 送料器(EF 系列)为特殊订货配套装置(详情敬请咨询)。
第 4 章 操作篇
4-5. 安排
87
4

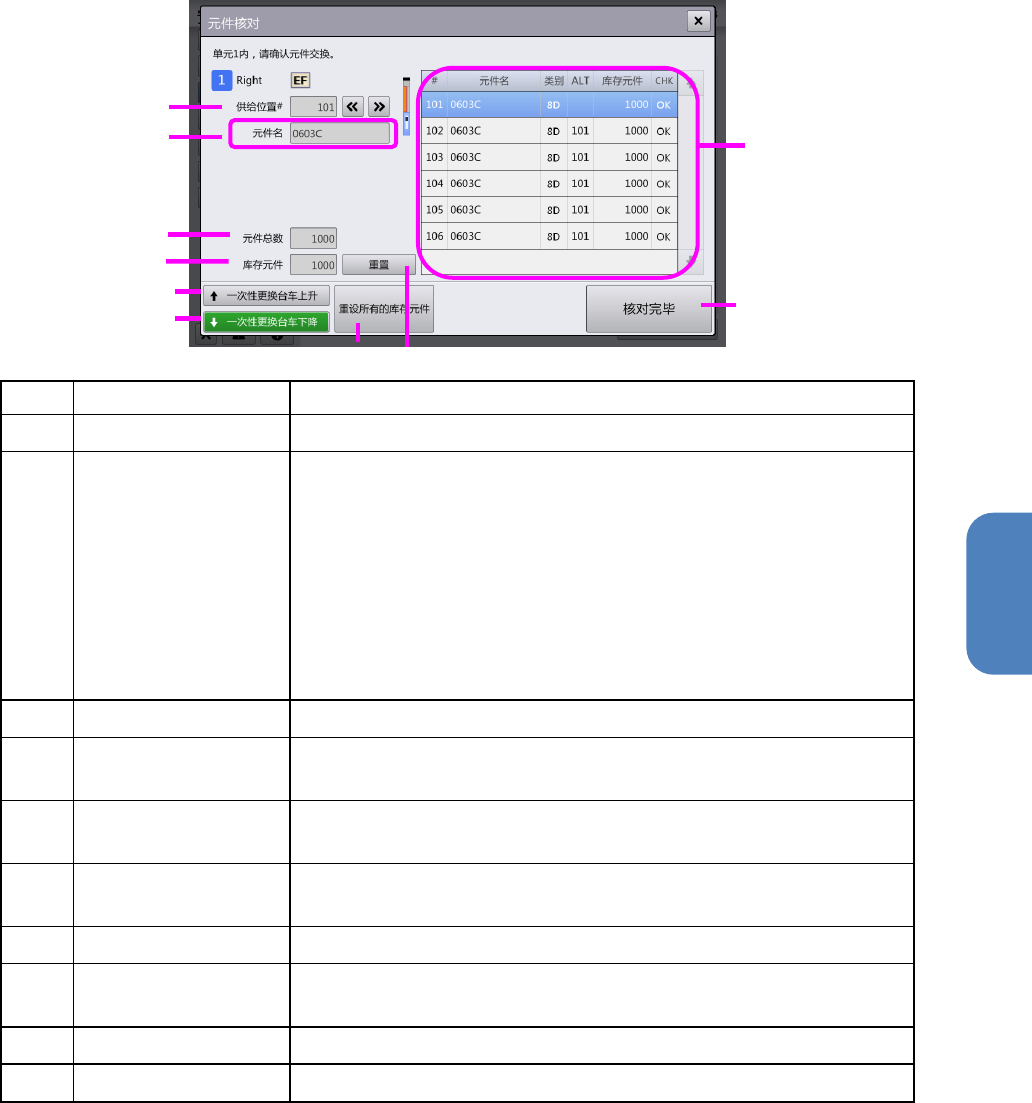

[元件核对]对话框
完成元件带式供料器的设置，触摸［元件核对］后，将显示［元件核对］对话框。
使用生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专用的画面。详情请参看
「4-19. IFS-NX 的使用（选项）」或「4-22. 外部输出功能的使用（选项）」。
记号
名称
说明
(a) 供给位置# 选择要进行元件核对的供给位置。
(b) 供给部列表 列表显示生产程序切换后的生产程序中使用的供给部元件。
•
#：显示供给位置编号。
•
元件名：显示生产时所用元件的元件名。
•
类别∶显示供料器的类别。
•
ALT：对有 ALT（元件供给位置备用）设定的供给位置的，显示
元件供给位置备用源的供给位置编号。
•
元件剩余数：显示每个供给部的元件剩余数。
选择列表后，将在[供给位置#]中显示选择的供给位置编号，并作为
元件核对的对象选择。
(c) 元件名 显示元件核对对象供给位置上的生产程序中的元件名。
(d) 元件总数 显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元
件存放个数。
(e) 库存元件 显示[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元
件剩余数。
(f) 个别重设 重置[供给位置#]或[元件名]中选择的各供给部元件数据所定义的元
件剩余数。
(g) 一次性更换台车上升 上升对象装置的一次性更换台车。
(h) 一次性更换台车下降 触摸显示确认对话框，为更换一次性更换台车降下操作中的一次性更
换台车。 进行一次性更换台车更换后，元件核对结果将全部重置。
(i) 重设所有的库存元件 重置列表中显示的所有供给部元件剩余数。
(j) 核对完毕 确认一次性更换台车上升后，完成元件核对作业，关闭对话框。
c
b
d
i f
e
a
h
j
g
