4-6-3. 吸嘴确认
在[吸嘴确认]画面中，可分别进行各种确认，如生产中发生 NG 吸嘴或发生元件吸取率下降，吸取异常时，
可确认吸嘴状态，ATC 的动作，以及吸嘴更换是否正常。
触摸[生产补助]画面子菜单面板中的[吸嘴确认]，显示[吸嘴确认]画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

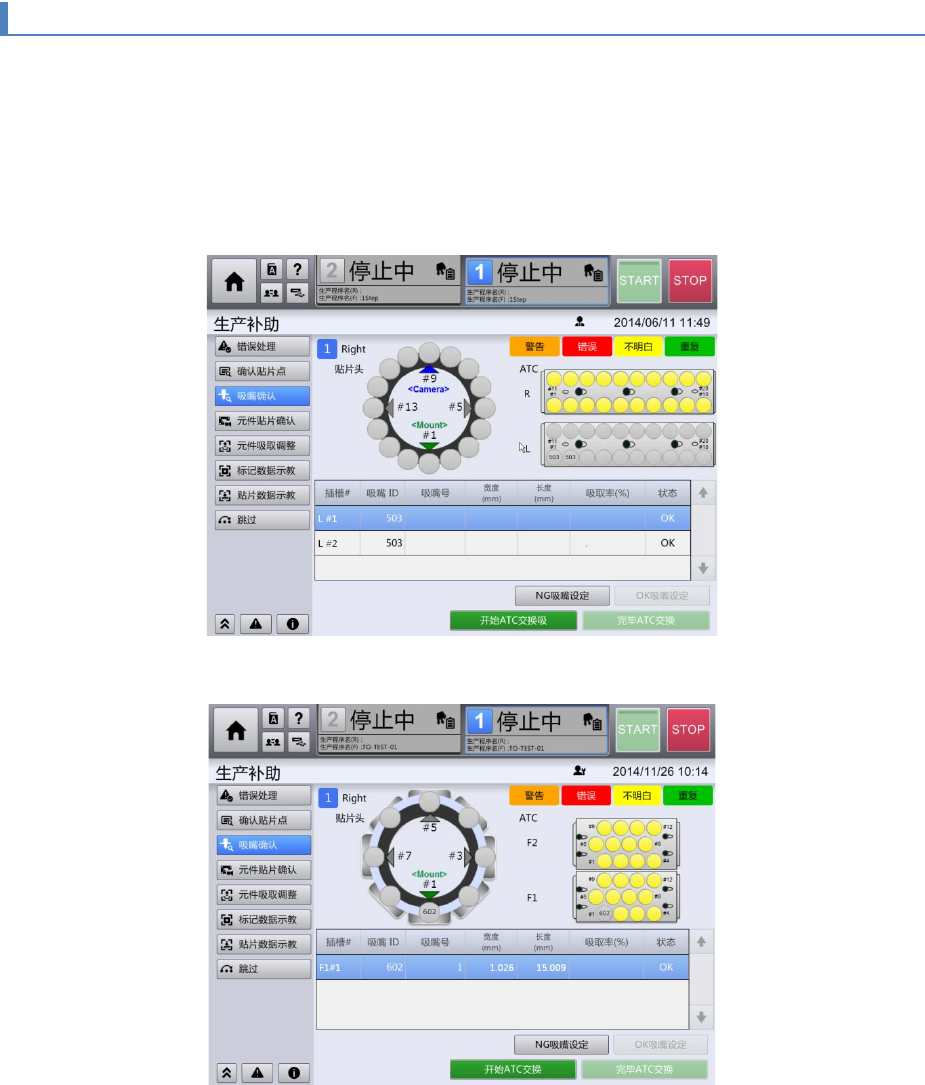

贴片头类型为高速时
贴片头类型为通用时
第 4 章 操作篇
4-6. 生产补助
105
4
记号
名称
说明
(a) 调色盘 显示贴片头，ATC，吸嘴列表中不同颜色的含义。
•
橙色：警告
•
红色：错误
•
黄色：不详
•
黄绿色：重复
(b) 贴片头 显示旋转贴片头的俯视图，显示吸嘴号和安装的吸嘴 ID。
(c) ATC 显示 ATC 的状态。
※ 单元的 ATC 数为１个时，仅显示任意一侧
(d) 吸嘴列表 显示已识别吸嘴的列表。
•
插槽#：组合 ATC 的位置和 ATC 中的批号显示吸嘴存放位置。
•
吸嘴 ID：显示吸嘴的 ID。
•
吸嘴号：显示贴片头上安装的吸嘴安装位置吸嘴号。
•
宽度(mm)：显示用摄像机测量吸嘴宽度得到的结果。
•
长度(mm)：显示用摄像机测量吸嘴长度得到的结果。
•
吸取率 (%)：显示生产中的生产程序中吸嘴的元件吸取率。
•
状态：通过 OK/NG 显示吸嘴是否可用于生产。
(e) NG 吸嘴设定
*
要将吸嘴状态从 OK 更改为 NG 时，请触摸吸嘴列表，选择要更改的
行，然后触摸[NG 吸嘴设定]。
仅在用户级别为[MAINTENANCE（维护）]时显示。
(f) OK 吸嘴设定
*
如果吸嘴状态为良好但显示为 NG 时，请触摸吸嘴列表，选择 NG 的
行，然后触摸[OK 吸嘴设定]。
仅在用户级别为[MAINTENANCE（维护）]时显示。
(g) 开始 ATC 交换 开始更换 ATC。
(h) 完毕 ATC 交换 ATC 更换完成。
吸取中的废弃确认
操作各个吸嘴时，如若贴片头里的吸嘴正在吸取元件，需要进行废弃操作时，将显示[废弃所有元件]
对话框。
触摸[废弃所有元件]，将所有吸取中的元件废弃后，再开始操作对象吸嘴。
第 4 章 操作篇
4-6. 生产补助
106
ATC 的更换作业
1 触摸[开始 ATC 交换]。
ATC 将移动到更换开始位置。
在本机内部，贴片头的吸嘴将存放在 ATC 原来的位置上，传送移动到 ATC 更换位置。
左右的一次性更换台车将下降，安全盖（罩）的锁定会被解除。
2 更换 ATC。
3 触摸[完毕 ATC 交换]。
左右一次性更换台车上升，安全盖（罩）锁定后，ATC 将返回到生产位置上。
ATC 返回到生产位置后，将自动确认吸嘴 ID。
