第 4 章 操作篇
4-6. 生产补助
123
4
[步骤]选项卡
对各个贴片步骤设定跳过条件（装置整体设定）。
记号
名称
说明
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R ：F 表示前侧通道，R 表示后侧通道。
※对只有前侧通道的单通道传送规格装置，仅显示 F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过 ON）和黑色（跳过 OFF）文字显示。
(b)
步骤跳过列表 在跳过选项卡中触摸[步骤]后显示。
•
F/R ：F 表示前侧通道，R 表示后侧通道。
•
跳过状态：显示跳过状态。选中后变为跳过 ON。
•
步骤编号：以步骤编号 1～9 显示（步骤编号 7 为始终选中，
不可更改）。
(c)
全选 装置整体所设定的跳过状态，全部变为跳过 ON。
(d)
全部解除 将对整体装置设定的跳过状态，全部解除。
(e)
复原 将对整体装置设定的变更跳过状态，复原为变更前状态。
(f)
变更 更改为设定的跳过指定。
第 4 章 操作篇
4-6. 生产补助
124

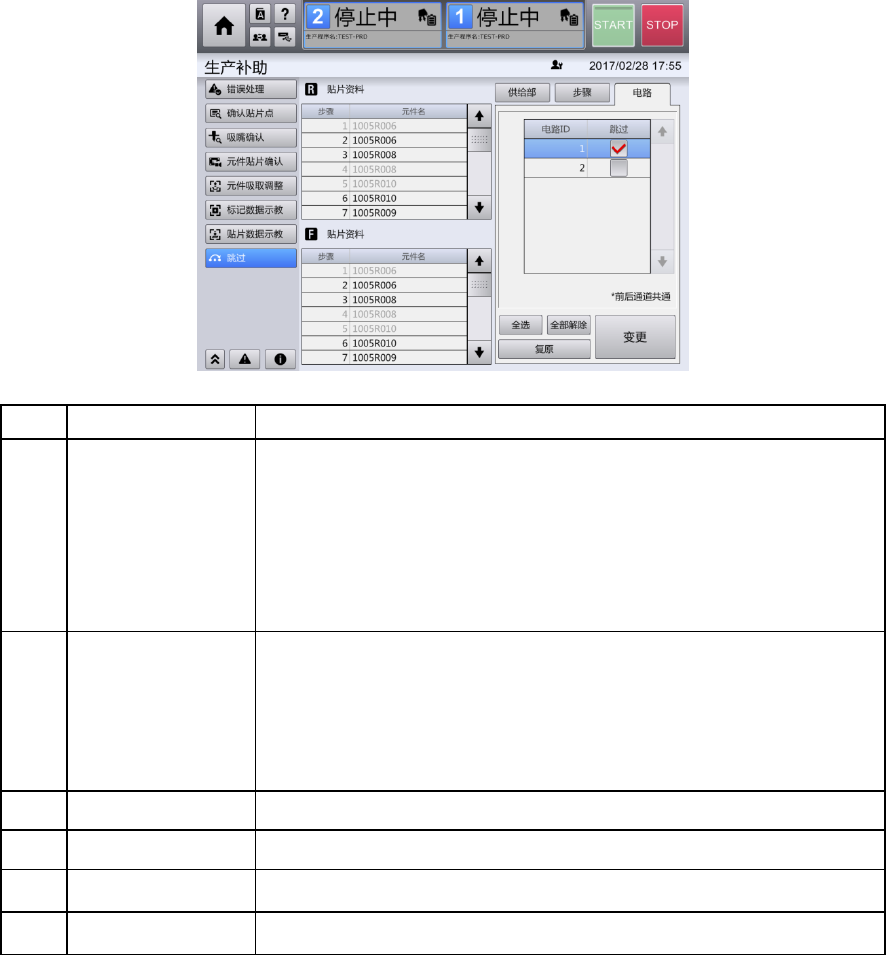

[电路]选项卡
对各个电路进行跳过设定（装置整体设定）。
记号
名称
说明
(a) 贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R ：F 表示前侧通道，R 表示后侧通道。
※ 对只有前侧通道的单通道传送规格装置，仅显示 F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过 ON）和黑色（跳过 OFF）文字显示。
(b) 电路跳过列表 触摸电路选项卡即显示。
•
F/R ：F 表示前侧通道，R 表示后侧通道。
•
电路 ID：显示电路 ID（最多 500 个）。显示生产程序中注册的
所有电路 ID。
•
跳过：显示跳过状态。选中后变为跳过 ON。
(c) 全选 装置整体所设定的跳过状态，全部变为跳过 ON。
(d) 全部解除 将对整体装置设定的跳过状态，全部解除。
(e) 复原 将对整体装置设定的变更跳过状态，复原为变更前状态。
(f) 变更 更改为设定的跳过指定。
第 4 章 操作篇
4-6. 生产补助
125
4
跳过画面的基本操作
供给部的跳过
触摸[供给部]选项卡，在显示的供给部跳过列表上，进行勾选，触摸[跳过]后，即根据该勾选过的供
给部贴片步骤，生产时予以跳过。
贴片资料中的跳过
触摸[步骤]选项卡，在显示的步骤跳过列表上，勾选步骤编号，触摸[变更]后，即会将该勾选的未设
定跳过编号的贴片步骤，在生产时予以跳过。
电路跳过
触摸[电路]显示[电路跳过列表]，勾选[跳过]，触摸[变更]后，所勾选的电路 ID 的电路的贴片步骤，
将在生产时跳过。
Tips
在操作[跳过]画面后切换为其他菜单时，将显示确认消息。
