第 4 章 操作篇
4-8. 记录
144
4-8-1. 生产中的生产程序之生产管理信息
[生产管理信息]画面可在[记录]中按[生产管理信息] - [生产中]的顺序触摸后显示。
通过[生产中]和[搜索]两个选项卡，切换显示当前和过去生产程序的生产管理信息。
关于触摸[搜索]后显示的画面详情，请参阅「4-8-2. 以前的生产程序的生产管理信息」。

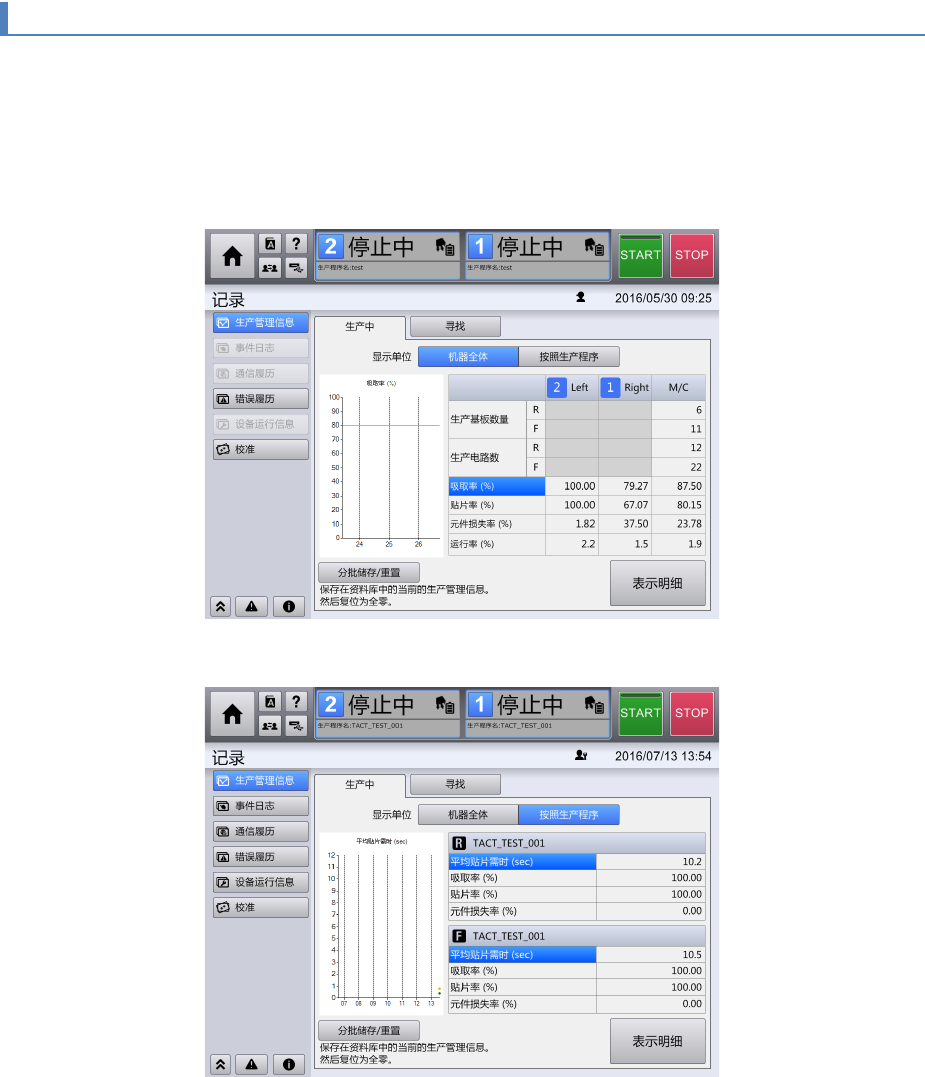

选中[生产中]-[机器全体]时
选中[生产中]-[按照生产程序]时
第 4 章 操作篇
4-8. 记录
145
4
记号
名称
说明
(a) 显示单位
•
装置全体：显示以单元或装置为单位统计的生产管理信
息。
•
按照生产程序：以通道为单位，或按各生产程序显示修改
过的生产管理信息。
(b) 生产管理信息图表 显示生产管理信息的迁移图表。
显示吸取率，贴片率，元件损失率，运行率，生产基板数量，
在不同需时的变化，触摸各项目，可切换图表的种类。
(c) 生产管理信息
（生产中 –机器全体）
显示以单元为单位或装置为单位统计的生产管理信息。
•
生产基板数量：显示已完成的生产基板数量。
•
生产电路数：显示已完成生产基板上的电路数。
•
吸取率(%)：显示装置全体（各单元）中的元件吸取率。
•
贴片率(%)：显示装置全体（各单元）中的元件贴装率。
•
元件损失率(%)：显示装置全体全体（各单元）中的元件
损失率。
•
运行率(%)：显示装置全体全体（各单元）中的运行率。
(d) 生产管理信息
（生产中 - 按照生产程
序）
以通道为单位，或按各生产程序显示统计的多个程序的生产管
理信息。
•
通道信息：通过 F/R 显示是前后哪个通道。
•
平均贴片需时(sec)：显示各个通道进行 1 块基板贴片动
作的平均时间。
•
吸取率 (%)：显示装置整体（各单元）的元件吸取率。
•
贴片率 (%)：显示装置整体（各单元）的元件贴片率。
•
元件损失率 (%)：显示装置整体（各单元）的元件损失
率。
(e) 分批储存/重置
（生产中）
将当前的生产管理信息分批储存到数据库后，全部重置，从新
开始统计。重置前的生产管理信息将作为记录信息保存，可通
过[搜索]选项卡搜索。
每天在开始生产时操作本按钮，可以确认以天为单位的统计结
果。
(f) 表示明细 显示统计的所有生产管理信息。
生产管理信息图表
显示生产管理信息（装置全体），或与生产管理信息（各生产程序）中选中项目相关的时间推移图表及统
计图表。
吸取率
第 4 章 操作篇
4-8. 记录
146
[生产管理信息显示]对话框
触摸[生产管理信息]画面中的[表示明细]，显示各项目的[生产管理信息显示]对话框，可确认统计的
所有生产管理信息。
统计单位有[装置全体]，[按照生产程序]，[供给部]，[贴片头]，[吸嘴]，触摸画面上方的选项卡可
切换显示。
各画面上均会显示以下按钮。
• 全部储存：显示保存对话框，保存生产管理信息。
有关详情，请参阅下述的「保存对话框」。
[储存]对话框
触摸[生产管理信息显示]对话框中的[全部储存]后，将显示[储存]对话框。
在生产管理信息中输入任意名称，指定要保存的文件夹后触摸[储存]。创建新的文件夹时，触摸[新规作
成]后输入文件夹名称。
记号
名称
说明
(a) 文件夹名 选择文件夹名称列表中显示的文件夹后，将显示路径。
输入文件夹名称。
(b) 新规作成
（新建）
用[文件夹名]中输入的名称，创建新的文件夹。
(c) 打开按钮 打开文件夹名称列表中选择的文件夹，在文件夹名称列表中显示保存
的数据。
(d) 上级按钮 移动到上 1 级文件夹，并在文件夹名称列表中显示保存的数据。
(e) 文件夹名列表 显示文件夹名称列表，选择要保存生产管理信息的对象文件夹。
(f) 文件名称 输入要保存生产管理信息的文件夹名称。
(g) 储存 按指定的文件名将生产管理信息保存到指定的文件夹中。
