4-8-7. 校正记录

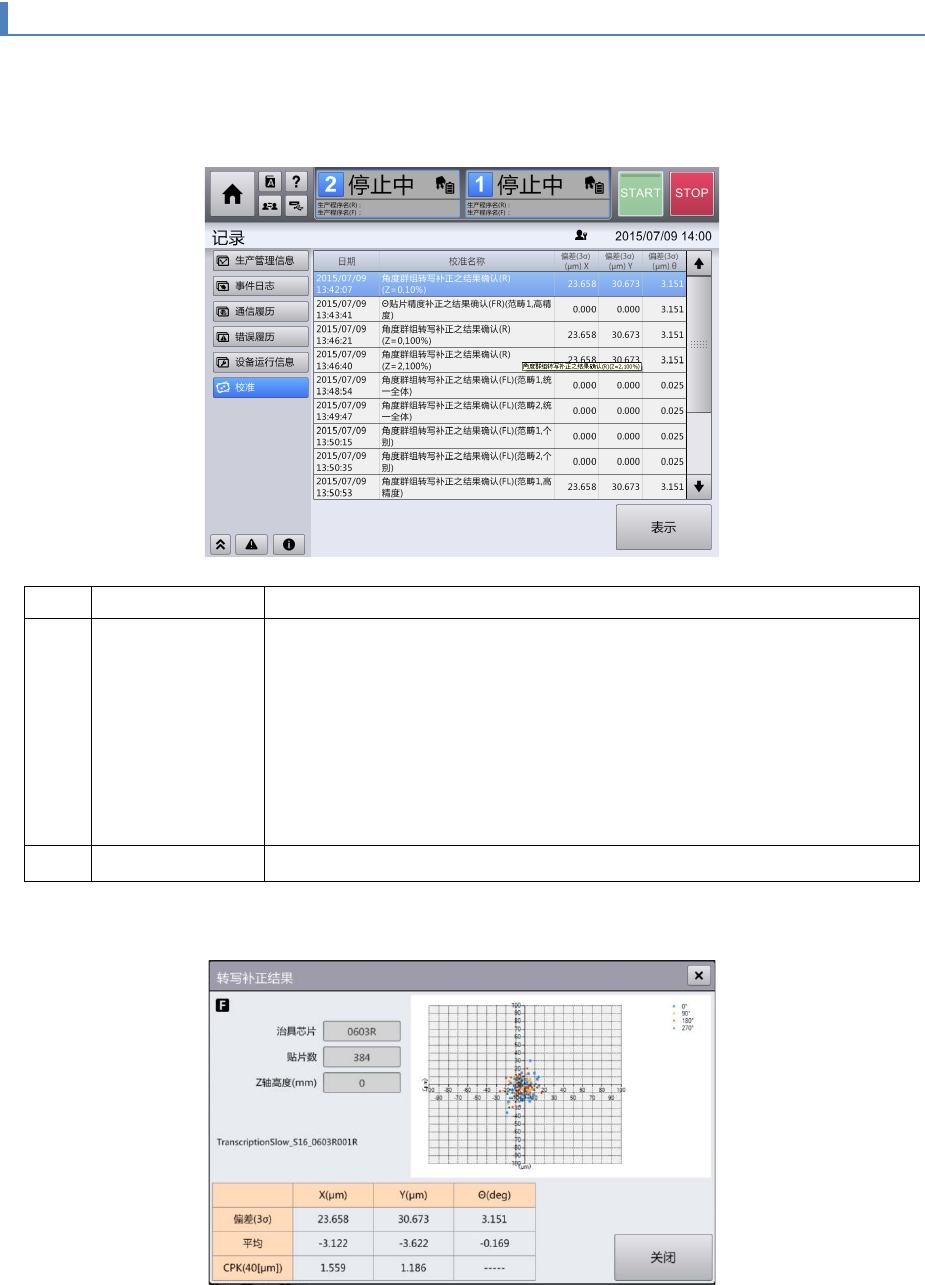

触摸［记录］菜单的［校准］即显示［校准］画面。
在［校准］画面上，将装置校准项目中的各角度转写补正以及进行 Θ 贴片精度补正时的贴片精度测量结
果作为记录信息储存在装置内并显示。
记号
名称
说明
(a) 校准记录列表 显示作为校准的记录信息的以下信息。
•
日期：显示通过校准实施补正确认的日期时间
•
校准名称（作业项目名称）：显示校准的工程名称、以及单元的区
别 (L 或 R)、Z 轴的高度等
•
偏差 3σ(X, Y, Θ)：显示补正确认时 X,Y,Θ 方向贴片精度偏差的
3σ 计算值
※ [吸嘴位置 X 位置补正结果确认]为 X 方向的补正，因此 [偏差 3σ
Y] 与 [偏差 3σ θ] 用「---」显示。
(b) 表示 以图形显示[校准记录列表]中显示的补正结果。
校准结果显示示例
第 4 章 操作篇
4-9. 手动控制
163
4
4-9. 手动控制
本机停止时，如果从顶部菜单中选择[手动控制]，将打开[手动控制]菜单，可分别对本机的各种驱动部分
进行手动操作。
在[手动控制]菜单中，可操作如下项目。有关各项操作的详情，请参阅各项目的说明页面。
• 保养 (4-9-1.)
• 贴片头控制 (4-9-2.)
• 台架控制(4-9-3.)
• 传送控制 (4-9-4.)
• 摄像机控制 (4-9-5.)
• I/O 控制 (4-9-6.)
• 预热 (4-9-7.)
第 4 章 操作篇
4-9. 手动控制
164
4-9-1. 保养
打开本机护罩进行各种机械单元或传感器的调整，确认，定期检查等，为装置内部作业的开始做好准备。
装置内部作业完成后，将本机恢复为正常状态。

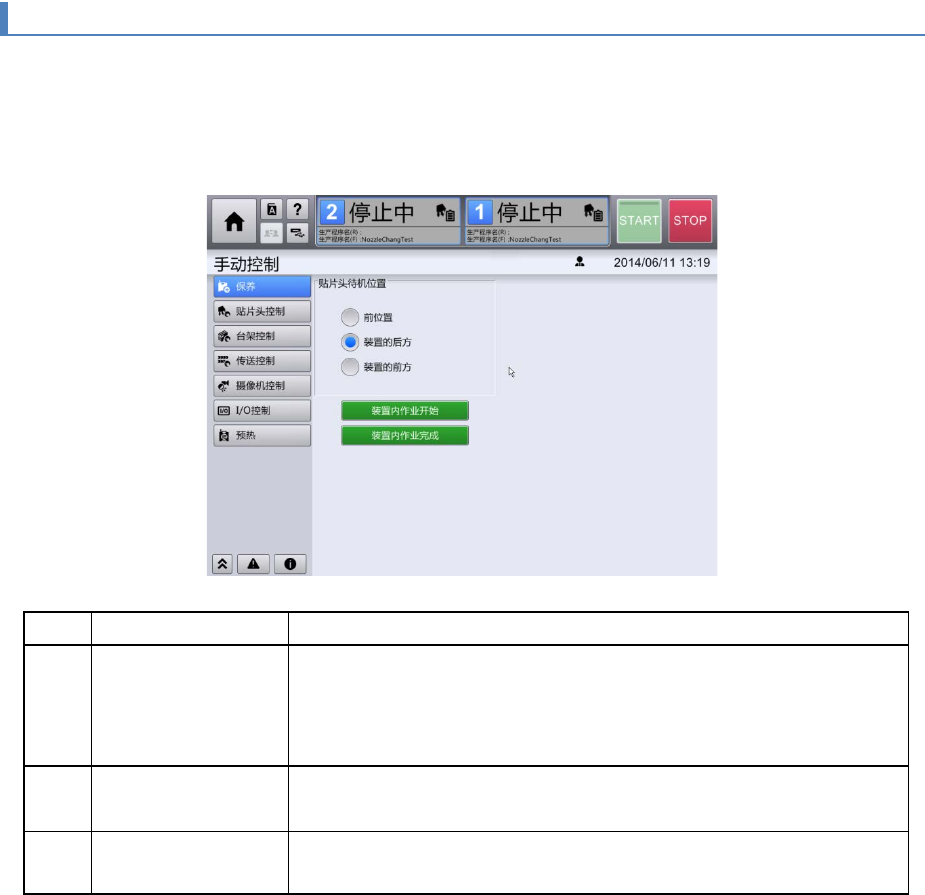

触摸[手动控制]画面子菜单面板中的[保养]，显示[保养]画面。
[保养]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。
记号
名称
说明
(a)
贴片头待机位置 通过选择状态显示与贴片头的待机位置相关的信息。
当前位置：贴片头不动
装置的后方：装置将贴片头退避到单元内的后侧位置。
装置的前方：将贴片头退避到单元内的前侧位置。
(b)
装置内作业开始 作业员将手伸入装置内作业时，要触摸此项。
降下左右一次性更换台车，解除安全盖（罩）的锁定。
(c)
装置内作业完成 装置内的作业完成后，要触摸此项，上升左右一次性更换台车，锁
定安全盖（罩）。
