第 4 章 操作篇 4- 9. 手动控制 186 [ 传送位置调整 ] 对 话框 触摸 [ 传送 控制 ] 画面的 [ 传送 位置 调整 ] ，即显示 [ 传送位 置调整 ] 对话框 ，可 调整 各 轨道 宽度方向的 位 置，以及进行后 侧通道的基准 轨道的位置 示教 。 记号 名称 说明 (a) 微调动作移动 速度 从低速，中速， 高速中选择通 过微调动作操 作按钮移动 传送轨道的 速度，用于调整 通道宽度及 基准 轨道位置。 (…
第 4 章 操作篇
4-9. 手动控制
185
4
记号
名称
说明
(v) 传送位置调整 显示[传送位置调整]对话框，对各轨道的宽度方向位置进行调整，以
及进行后通道的基准轨道位置的示教。
对后通道的基准轨道位置进行示教后，可在[安排：调整传送宽度]对
话框中操作[自动宽度调整]时，将后通道的基准位置变更为指定的位
置。
(w) 基板停止位置调整 如果生产中基板的停止位置与目标位置存在较大偏差，即会显示[基
板停止位置调整]对话框，用于使用生产对象基板自动示教，实施各
站点的基板传送测试，使基板停止位置停止在正确的目标位置。
根据使用基板的材质，含有已贴片元件的重量，传送速度设定，基板
停止位置会有变化。即使将传送速度设定为低速，基板的停止位置与
目标位置有较大偏差时，要通过本操作对基板停止位置进行示教。
第 4 章 操作篇
4-9. 手动控制
186

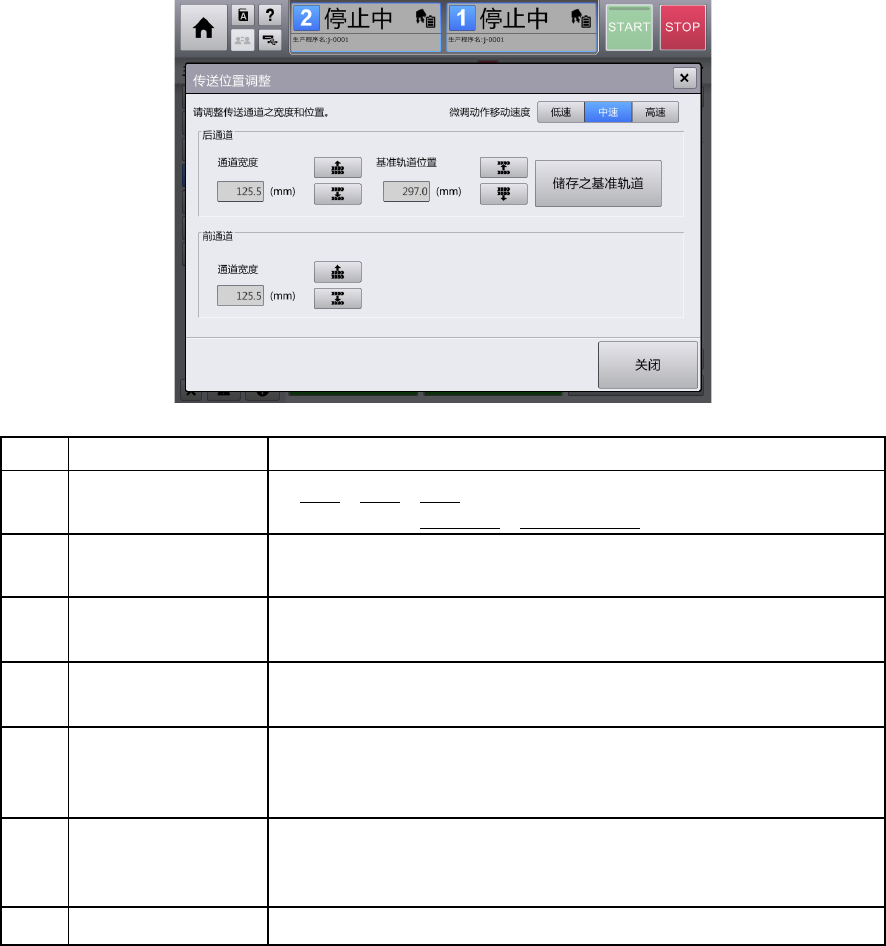

[传送位置调整]对话框
触摸[传送控制]画面的[传送位置调整]，即显示[传送位置调整]对话框，可调整各轨道宽度方向的位
置，以及进行后侧通道的基准轨道的位置示教。
记号
名称
说明
(a) 微调动作移动速度 从低速，中速，高速中选择通过微调动作操作按钮移动传送轨道的
速度，用于调整通道宽度及基准轨道位置。
(b) 后通道 显示，调整双通道传送的后侧通道的宽度及基准轨道（第 3 轨道或
第 4 轨道）的当前位置。
(c) 前通道 显示，调整双通道传送的前侧通道的宽度。
※前通道的基准轨道（第 1 轨道）的位置是固的，不能移动。
(d) 通道宽度 显示前通道，以及后通道的通道当前通道宽度(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(e) 基准轨道位置 显示后通道的基准轨道的当前位置（从第 1 轨道位置的相对距离）
(mm)。
通过微调动作操作按钮移动轨道，调整通道宽度。
(f) 储存之基准轨道 将当前基准轨道的位置示教保存到机器数据中，作为[安排：调整传
送宽度]对话框中操作[自动宽度调整]按钮时的自动宽度调整的基准
位置。
(g) 关闭 关闭[传送位置调整]对话框。
第 4 章 操作篇
4-9. 手动控制
187
4
基准轨道位置的示教操作
对传送的后通道基准轨道位置进行调整，更新机器数据。对后通道的基准轨道位置进行示教后，可在[安
排：调整传送宽度]对话框中操作[自动宽度调整]时，将后通道的基准位置变更为指定的位置。
1 触摸[传送控制]画面的[传送位置调整]。
显示[传送位置调整]对话框。
2 在[微调动作移动速度]中，从[低速]、[中速]、[高速]选择传送的宽度方向微调动作操作的
速度。
3 如果在基准轨道的目标位置上，存在其他的轨道，要使用前后通道的通道宽度微调动作操作按
钮，移动到不干扰的位置上。
4 使用基准轨道位置的微调动作操作按钮，将基准轨道位置调整到目标位置。
5 触摸[储存之基准轨道的位置]，更新机器数据。
Tips
如果不触摸[储存之基准轨道的位置]即关闭对话框时，在[安排：调整传送宽度]对话框中操作
[自动宽度调整]时，基准轨道的位置会回到示教前的位置。
6 触摸[关闭]。
返回[传送控制]画面。
注意
在[机器设置]菜单的[装置设定]画面中，对传送的基准轨道进行变更后，必须在[传送位置调
整]对话框中调整基准轨道的位置，操作[储存之基准轨道位置]，对机器数据进行更新。
要变更基准轨道时，必须进行传送轨道的基准轨道位置的变更工事。如果尚未进行实际的轨道
位置变更工事，则不能在本画面中正确进行后通道的通道宽度微调动作操作。
