第 4 章 操作篇
4-9. 手动控制
190
4-9-5. 摄像机控制
在顶部菜单中按照[手动控制] - [摄像机控制]的顺序触摸后，将显示[摄像机控制]画面。
[摄像机控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
选择[OCC]
选择[元件摄像机(反射)]
选择[吸取检查摄像机]
第 4 章 操作篇
4-9. 手动控制
191
4

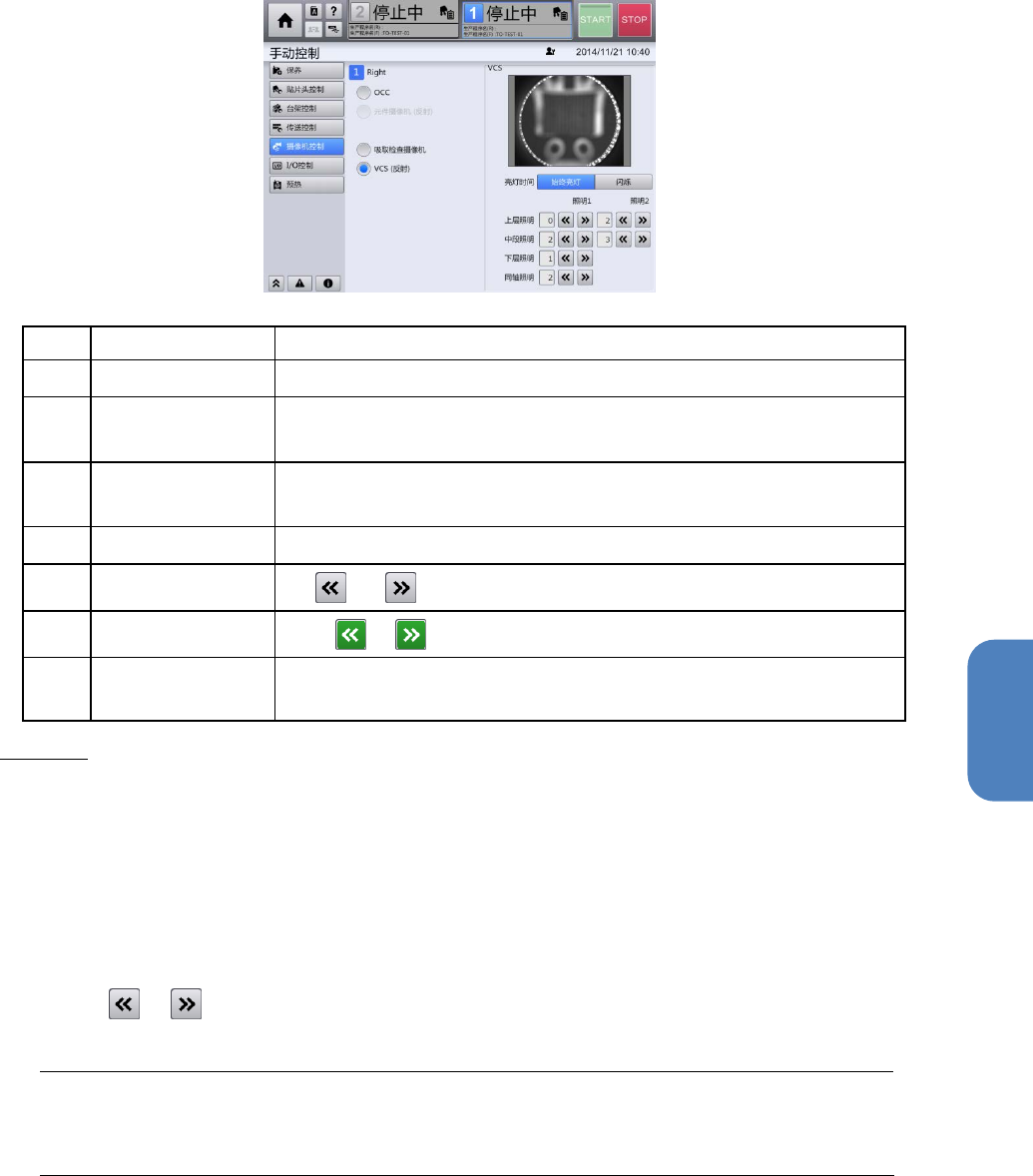

选择［VCS（反射）］
记号
名称
说明
(a) 摄像机选择区域 显示选中单元中安装的摄像机，触摸可选择摄像机。
(b) 摄像机图像显示
区域
显示摄像机选择区域 (b) 中选择的摄像机图像。
(c) 摄像机操作 操作摄像机图像的显示内容。
关于摄像机操作的详情，请参阅「4-3-4. 视图」
(d) 亮灯时间 照明的亮灯时间选择[始终亮灯]（一直亮灯）。
(e) 照明层级
用 / 调整各摄像机的照明层级。
(f) RT(摄像机)
触摸 / 选择摄像机中显示的 RT 轴的吸嘴号。
(g) 镜筒 对于通用贴片头的吸取检查摄像机，触摸[上升]、[下降]按钮上下移
动镜筒。
照明操作
1 在顶部菜单中按[手动控制] - [摄像机控制]的顺序触摸。
2 从[OCC]／[元件摄像机(反射)]／[吸取检查摄像机] ／［VCS（反射）］中选择要操作的摄像
机，并在画面上触摸。
显示选择的摄像机的图像，亮灯时间，照明层级的调整按钮。
3 选择照明的亮灯时间。
4 触摸 / ，调节照明亮度。
用调整后的亮度拍摄得到的结果将显示于摄像机画面显示区域中。
Tips
OCC、元件摄像机及 VCS 普通情况下的照明层级范围为 0～4（0 为关灯）。吸取检查摄像机的
常亮照明层级的范围为 0 ～1（0 为关灯）。
第 4 章 操作篇
4-9. 手动控制
192

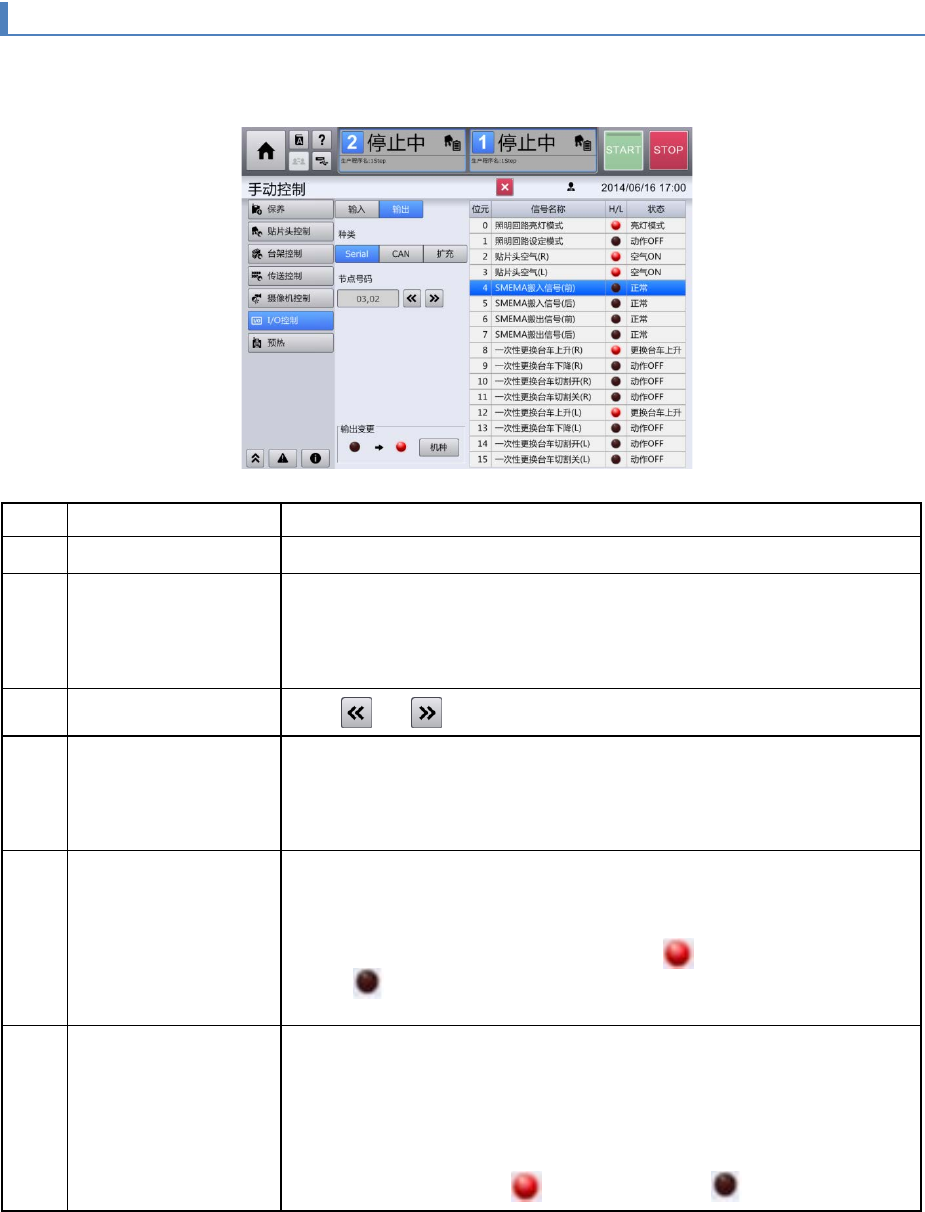

4-9-6. I/O 控制
在顶部菜单中按[手动控制] - [I/O 控制]的顺序触摸后，将显示[I/O 控制]画面。
[I/O 控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
记号
名称
说明
(a) 输入／输出选择按钮 触摸[输入]／[输出]，切换 I/O 状态列表中显示的信号。
(b) 种类 切换 I/O 状态列表中显示的信号种类。
•
Serial：串行 I/O 信号
•
CAN：CAN I/O 信号
•
扩充：扩展 I/O 信号
(c) 节点号码
触摸 / ，选择 I/O 状态列表中显示的 I/O 节点编号。
(d) CAN I/O 种类 触摸切换 I/O 状态列表中显示的 CAN I/O 种类。
•
传送：传送 I/O 信号
•
宽度调整：宽度调整 I/O 信号
•
支撑台：支撑台 I/O 信号
(e) I/O 状态列表 将 I/O 的状态分为[位元]，[信号名称]，[H/L]，[状态]列表显示。
•
Bit：在 0～15 之前显示 I/O 的位编号。
•
信号名称：显示 I/O 的信号名称。
•
H/L：I/O 状态为 High (1) 时显示（ ），Low (0) 时显示
（ ）。
•
状态：显示 I/O 当前状态的含义。
(f) 输出变更 对[I/O 状态列表]中选择的 I/O 的输出值进行变更。
用[输入]／[输出]按钮选择[输出]时，仅在即使变更[I/O 状态列表]中
选择的 I/O 输出值也没有问题时，才会显示此项。
触摸[切换（机种）]按钮，对当前的状态，反转输出值进行输出。
左侧显示当前 I/O 信号值，右侧显示切换后的 I/O 信号值。
I/O 状态 High (1)显示（ ），Low (0)显示（ ）。
