第 4 章 操作篇
4-11. 编辑生产程序
214
Tips
RF 台架，「4-11-11. 机器信息编辑」中所示的[电动台架(RF)的附件使用条件] 以及[动台架
(RF) 的 E 8mm D 使用条件]需设定为 [使用]。
选择多个供给位置时，不能进行统一变更。
设定为备用(ALT)的送料器的类别不能进行变更。

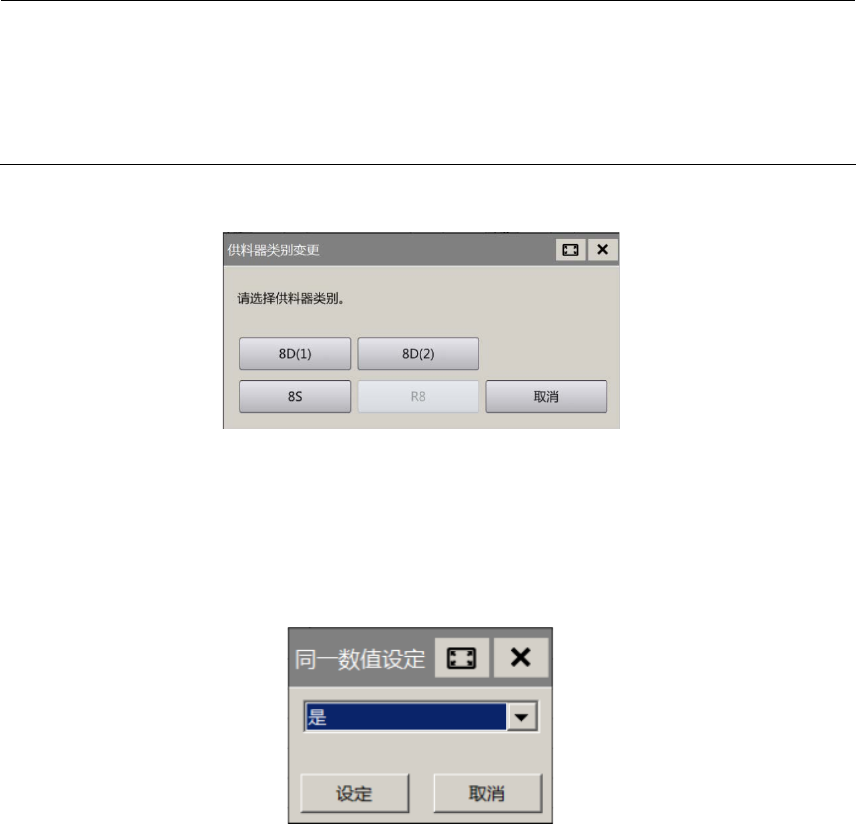

［同一数值设定］对话框
在［贴片数据］画面中，对「试打」数据统一编辑时，将显示同一数值设定对话框。
从“是” / “否”中选择要在「试打」数据中设定的数值，按[设定]按钮确定。触摸[取消]按钮即中止
编辑关闭对话框。
第 4 章 操作篇
4-11. 编辑生产程序
215
4
[元件选择一览]对话框
在[编辑生产程序]菜单画面中触摸[元件选择一览]，显示[元件选择一览]对话框。
记号
名称
说明
(a)
识别方法 从下拉列表中选择[元件名]列表中显示的元件识别方法。
(b)
元件名列表 显示通过[识别方法]中选择的识别方法识别的元件资料列表。
(c)
设置元件 显示贴片资料时，可将[元件名]列表中选择的元件名追加到贴片资料中。
(d)
添加元件 显示贴片资料时，可将[元件名]列表中选择的元件名追加到贴片资料的空行
中。
(e)
明细 显示选中元件名的详情。
在[元件选择一览]对话框中，触摸[明细]，即显示[元件名一览]中选择的元件资料的详细信息。
第 4 章 操作篇
4-11. 编辑生产程序
216
［选择站点］对话框
在［编辑生产程序］菜单画面中触摸共通面板的［选择站点］，即显示［选择站点］对话框。
记号
名称
说明
(a)
选择站点按钮 用按钮选择要在示教中使用的站点位置（单元编号 [1] 或 [2] 、以及通
道号 [F]或 [R]）。
(b)
基板操作 显示[基板操作] 对话框，以便进行示教将使用的基板将传入到站点位
置。
[基板操作] 对话框的详情，请参阅「4-6-4. 元件贴片确认」。
(c)
所有通道宽度调整 根据编辑中的生产程序中定义的基板尺寸，进行通道宽度的调整。
(d)
外形基准示教 生产程序设定为使用基板停止器时，需要示教针对基板停止器的基板端
位置。
有关外形基准示教的详情，请参见「4-15-5 外形基准示教」。
(e)
确定 确定选择的站点，关闭对话框。
