第 4 章 操作篇 4- 11. 编辑生产程 序 221 4 4- 11 - 4. 电路展开信息编辑 电路展开后的基 板称为集合 基板 。 在 [ 电路 ] 画面中 编辑创建集合 基板所需的电 路信息。 触摸 [ 编辑生产 程序 ] 菜单画面 左侧的子菜单 面板中的 [ 电路 ] , 显示 [ 电路 ] 画面。 项目名称 说明 T 按钮 显示 [ 电 路设 計示 教 ] 对话框用 于示教电路的 展开 量。 示教中 使用 的 基板 ,在[…

100%1 / 740
4 操作篇
4-11. 编辑生产程
220
记号
名称
说明
(f) 基板缺口尺寸 如果生产时使用基板挡块,若基板挡块与基板接触有缺口,
板的停止位置有时会偏移,导致 BOC 标记识别失败
如果基板的传送方向下游侧的前端有缺口,需在 0.000mm
114.000mm 范围内输入该缺口部分的 X 方向尺寸。如果生产时使用
基板挡块,基板的停止位置会按照该尺寸错开 BOC 标记及贴片点的
位置进行生产动作。
(g) 回馈系统的可靠
追溯(追溯
选择是否通过装置的 OCC 摄像机读取基板上的基板代码或电路代
码,使用生产管理系统,或者事件通知的追溯功能进行基板管理。
不使用:不使用追溯。
2 次元条形码(OCC):追溯时使用 2 次元条形码
RX-7 不能使用 1 次元条形码
仅在使用生产管理系统,或者事件通知的追溯功能(选项)时,才
显示本项目。
详情请参看「4-19. IFS-NX 的使用(选项)」或「4-22. 外部输
功能的使用(选项)」。
缺口部分
挡块
基板
X
Y
4 操作篇
4-11. 编辑生产程
221
4
4-11-4. 电路展开信息编辑
电路展开后的基板称为集合基板
[电路]画面中编辑创建集合基板所需的电路信息。
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[电路]显示[电路]画面。
项目名称
说明
T 按钮 显示[路设計示]对话框用于示教电路的展开量。
示教中使用基板,在[编辑生产程序]菜单画面中触摸共通面板的选择站
点]即会显示,在[选择站点]对话框中决定站点,在[基板传送] 对话框中进
行搬入。
详情参见「4-15-4 贴片示教」。
ID 1500 的范围内显示与注册数量对应的序列号
X[mm] 将原点补正值的位置作为原点 (0,0),在-1200.00mm1200.00mm 的范围内输入
展开后电路的起点位置之 X 坐标,在 -999.999mm999.999mm 的范围内输入 Y
坐标。
Y[mm]
角度 359.999°范围内输入展开后电路的旋转角度。
dX (mm) -999.999mm999.999mm 的范围内输入相对于展开后电路起点坐标的微调用
XY 补正值。
dY (mm)
d 角度 -359.999°359.999° 的范围内输入相对于展开后电路旋转角度的微调用
角度补正值。
基准电路 ID 输入电路的基准电路 ID。输入 0 时,以基板原点为基准电路。
4 操作篇
4-11. 编辑生产程
222

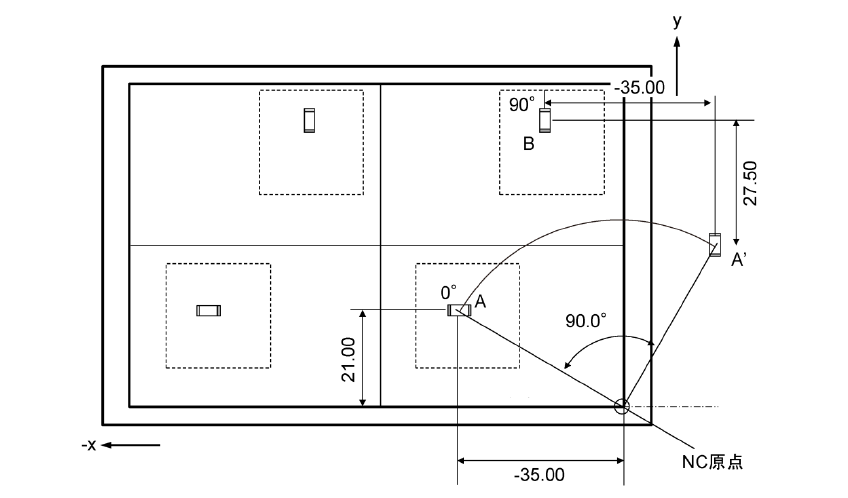

电路的坐标位置
电路的各坐标位置中,将从 NC 原点到各电路基准所在位置的补正值作 XY 及角度输入。
如下所示,对 1 块基板上有 4 个电路的数据进行输入时,先确定基准电路,然后输入该电路的基准
标位置。
除基准电路外,其他电路将以 NC 原点为基准,计算角度的补正值并求出坐标,然后将该坐标位置
XY 方向上的补正值作为 XY 的值。
3
2
4
1
