第 4 章 操作篇
4-12. 编辑数据库
255
4
4-12. 编辑数据库
可编辑元件资料，调出元件生成向导。
触摸顶部菜单中的[编辑数据库]即显示此画面。
[编辑数据库]，仅在用户级别为[SUPERVISOR（管理员）]，或[MAINTENANCE（维护）]时，才会显示。

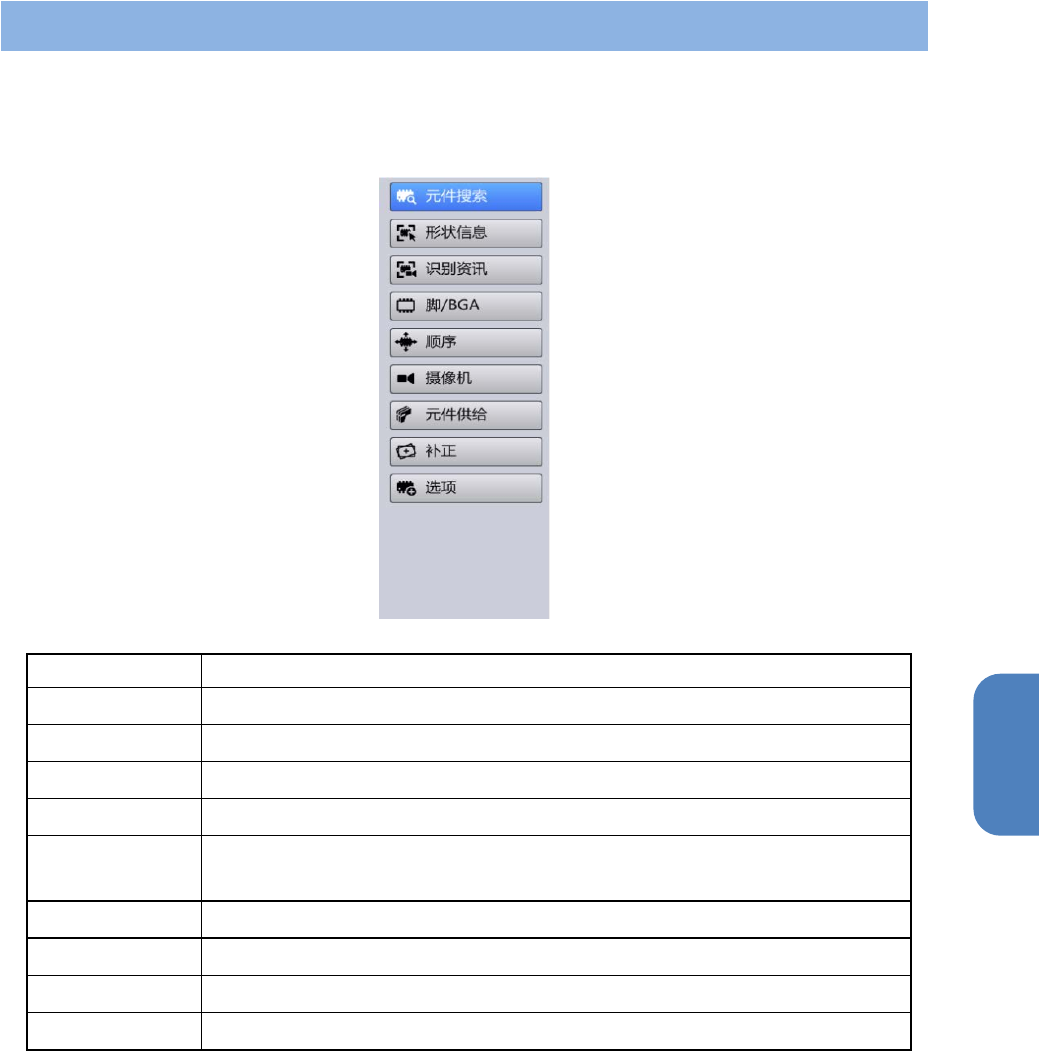

菜单
操作
元件搜索 在机器内 DB 或生产程序中搜索对象元件。
形状信息 编辑元件边长，极性位置。
识别资讯 编辑元件的识别参数。
脚/BGA 显示元件的脚信息或 BGA 的信息。
顺序 编辑元件的吸取/贴片顺序。
编辑元件的吸取/贴片速度，使用的吸嘴。
摄像机 编辑用于元件识别的摄像机种类，照明层级。
元件供给 编辑元件的供给形态，供给参数。
补正 显示和编辑元件资料的吸取中心补正值，识别中心补正值信息。
选项 编辑验证检查（选项功能）的实行参数。
第 4 章 操作篇
4-12. 编辑数据库
256
4-12-1. 共
通面板的操作
在[编辑数据库]菜单中切换显示共通面板。
在[机器内 DB] 中设置了[生产中使用的元件数据]时
[生产中使用的元件数据]设定为[生产程序]，[元件数据库] 设定为[DB 在此机器]时
记号
名称
说明
(a) 贴片头类型 从下拉列表中选择搜索对象的贴片头类型。
•
高速贴片头：可使用高速贴片头贴片的元件
•
通用贴片头：可使用通用贴片头贴片的元件
•
全部元件
(b) 识别方法 从下拉列表中选择搜索对象的识别方法。
•
元件反射：利用反射照明识别的晶片元件
•
脚反射：利用反射照明识别的脚元件
•
BGA：使用反射照明识别的 BGA 元件
•
异形元件识别反射：使用反射照明识别的异形元件
•
全部元件
(c) 使用贴片资料的元件 要使用编辑生产程序中打开的生产程序的贴片数据进行细化数据
时，勾选此项。
打开生产程序后将自动勾选。
在[机器内 DB]中设定了[生产使用的元件资料]时显示。
(d) 生产使用的元件 在元件清单上显示生产程序所记载的元件。元件清单的背景显示为
淡黄色。
可以新作成或编辑生产程序上记载的元件。
未打开生产程序时，清单上不显示任何内容，不能进行元件的新作
成或编辑。
在[生产程序]中设定了[生产使用的元件资料]时显示。
(e) 机器内 DB 在机器内 DB 中登录的元件清单显示在上侧，生产程序中记载的元件
清单显示在下侧。机器内 DB 的元件清单背景为蓝色，生产程序的元
件清单背景为浅蓝色。
当[生产中使用的元件数据]设定为[生产程序]，[元件数据库]设定
为[机器内 DB]时显示。
第 4 章 操作篇
4-12. 编辑数据库
257
4
标题区域
如果生产程序已打开，在标题区域会显示「生产文件名」及「生产程序名」。
基本操作
[编辑数据库]画面中可进行以下操作。
• 删除已有的元件资料，或复制后创建新的元件资料。
• 调出元件创建向导创建新的元件资料，或编辑已有的元件资料及识别参数。
共通按钮
图标
名称
说明
复制 复制选中元件的元件资料。
删除 从机器内 DB 或生产程序中中删除选择的元件资料。
Wizard 显示弹出菜单，选择新建或编辑。
Wiz-新建：新建元件资料。
Wiz-编辑：编辑在[元件明细表]中选中元件的元件资料。
Edit 编辑选中元件的元件资料。
更新 更新编辑中的元件资料。
Back 终止编辑中的元件资料。
