第 4 章 操作篇 4- 12. 编辑数据库 261 4 4- 12 - 4. 元件的识别信息画面 可显示和编辑本 机装置内 DB 或者程 序中元件资料 库中记录的元件 资料之识别参 数。 名称 说明 识别方法 显示识别方法。 资料库版本 显示资料库版本 。 文件版本 显示文件版本。 识别关联资讯文 件名 显示识别 关联信息文件 的有无，以及 文件名。 识别方法 选择用 通用 贴片头 识别元件的 方法。 • 统一识别：用贴片头统 一对 …
第 4 章 操作篇
4-12. 编辑数据库
260

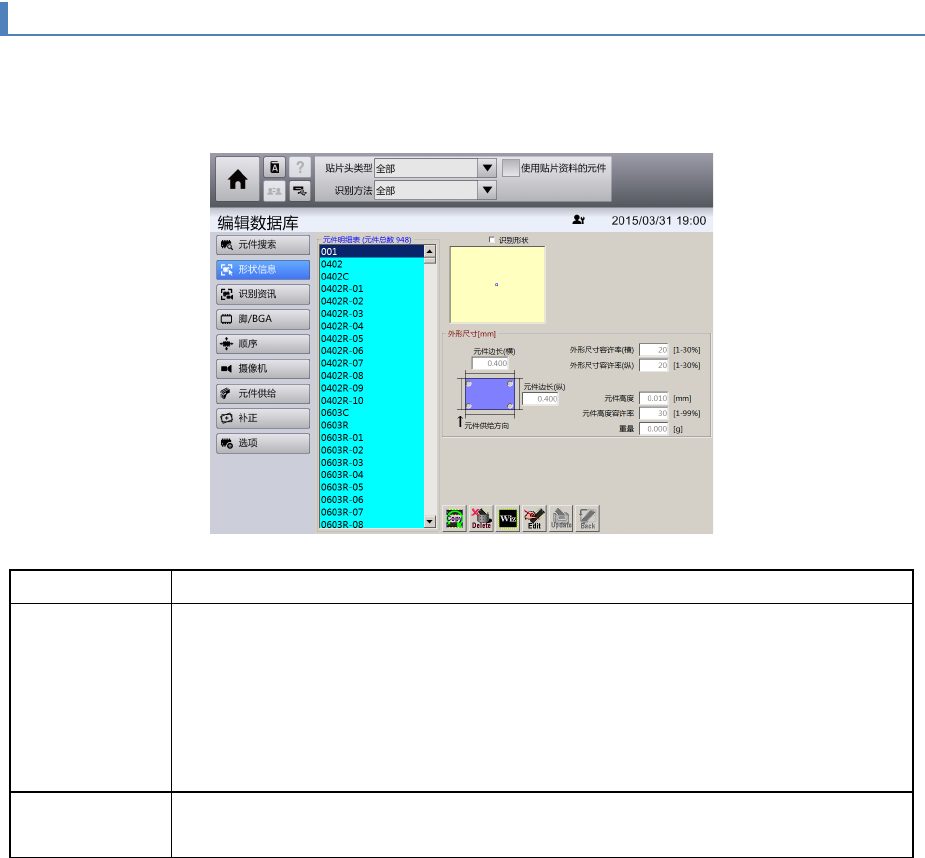

4-12-3. 元件的形状信息画面
可在装置内 DB 或者程序中显示元件资料库中注册的元件资料之元件大小信息。或者在各字段中输入，编
辑大小信息。
名称
说明
外形尺寸[mm]
•
元件边长（横）：输入方形元件的元件边长（横）的尺寸。
•
元件边长（纵）：输入方形元件的元件边长（纵）的尺寸。
•
元件高度：输入元件的高度。
•
重量：输入元件的重量。
•
外形尺寸容许率（横）：输入识别元件尺寸时的元件边长（横）的容许率。
•
外形尺寸容许率（纵）：输入识别元件尺寸时的元件边长（纵）的容许率。
•
元件高度容许率：输入吸取检查识别时元件高度的容许率。
元件形状图 显示元件形状信息。
勾选[识别形状]后，显示识别形状示意图。
第 4 章 操作篇
4-12. 编辑数据库
261
4
4-12-4. 元件的识别信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之识别参数。
名称
说明
识别方法 显示识别方法。
资料库版本 显示资料库版本。
文件版本 显示文件版本。
识别关联资讯文件名 显示识别关联信息文件的有无，以及文件名。
识别方法 选择用通用贴片头识别元件的方法。
•
统一识别：用贴片头统一对吸取的多个元件同时识别
•
个别识别：用贴片头对吸取的元件个别识别
指定识别角度 显示用通用贴片头识别元件时是否指定识别角度。
•
不指定：不指定识别角度
•
指定：按照识别角度中指定的角度旋转吸嘴后，再识别元件
识别角度(deg.) 显示用通用贴片头识别元件时的识别角度。
全体识别分组号码 在 1～9 的范围内选择用通用贴片头进行统一识别时，可按照同一照
明层级同时进行识别的分组编号。
通常选择 1。
第 4 章 操作篇
4-12. 编辑数据库
262
4-12-5. 元件的脚/BGA 信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件之脚信息或 BGA 信息。
脚元件时
项目名称
说明
脚形状 选择脚形状。
Gull-wing：Gull-wing 形脚
J-lead：J-lead 形脚
脚参数 No. 1 种元件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存在
方向后使用。对脚分组后输入脚参数，然后在每个脚参数中输入各种数据。
脚存在方向
边 1～ 边 4
对不同的元件参数选择元件各边有无脚。各方向上有脚时，选中相应方向的
边。没有脚时取消选中。
脚数 在 1～9991 的范围内输入 1 个分组中实际存在的脚个数。
脚间距 在 0.001mm～99.999mm 的范围内输入脚的中心距离。分组中只有 1 个脚时，脚
间距中将显示 0[mm]。
脚长度 在 0.001mm～99.999mm 的范围内输入脚的长度。
脚宽 在 0.001mm～99.999mm 的范围内输入脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入脚和基板接触面的长度。
脚尖端本体间隔 在 -999.999mm～999.999mm 的范围内输入脚前端与模型之间的间隔。
脚宽度容许率 在 1%～99% 的范围内输入脚宽度容许率。
脚尺寸容许率 在 1%～99% 的范围内输入脚长度容许率。
脚接地面容许率 在 1%～99% 的范围内输入脚和基板接触面的长度容许率。
脚补正值 在 -999.999mm～999.999mm 的范围内输入脚分组的中心相对于元件中心的补正
值。
弯曲容许 在 0～99.999 的范围内输入脚前端的弯曲容许率。
脚间距容许率 在 1%～99% 的范围内输入脚间距容许率。
