第 4 章 操作篇 4- 13. 元件生成向 导 273 4 4- 13. 元件生成向导 可利用向导的形 式，方便地新 建或编辑本机 装置内 DB 或者程序中 记录的元件资 料。 在顶部菜单 中触摸 [ 编辑 数据库 ] 。在 [ 编辑 数据库 ] 画面 中触摸各种设定 的按钮，将显 示用于详细设 定的子 菜单。 4- 13 - 1. 基本信息画面 画面上显示为黄 色的 项目 为必填项目。
第 4 章 操作篇
4-12. 编辑数据库
272
项目名
说明
检查 对于对象元件，要进行验证检查时选择[是]，不执行时选择[否]。
电阻（※） 将电阻作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件的电阻规格值
单位：从 Ω，KΩ，MΩ 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以%指定测量值相对于规格值的误差容许下限值
电容容量（※） 将电容容量作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件电容容量的规格值
单位：从 pF，μF 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以%指定测量值相对于规格值的误差容许下限值
极性 将极性判别作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要选择元件的极性位置。
极性位置：相对于元件的供给姿势（包装方式），从右，上，左，下中选择元
件的＋电极所处的位置。

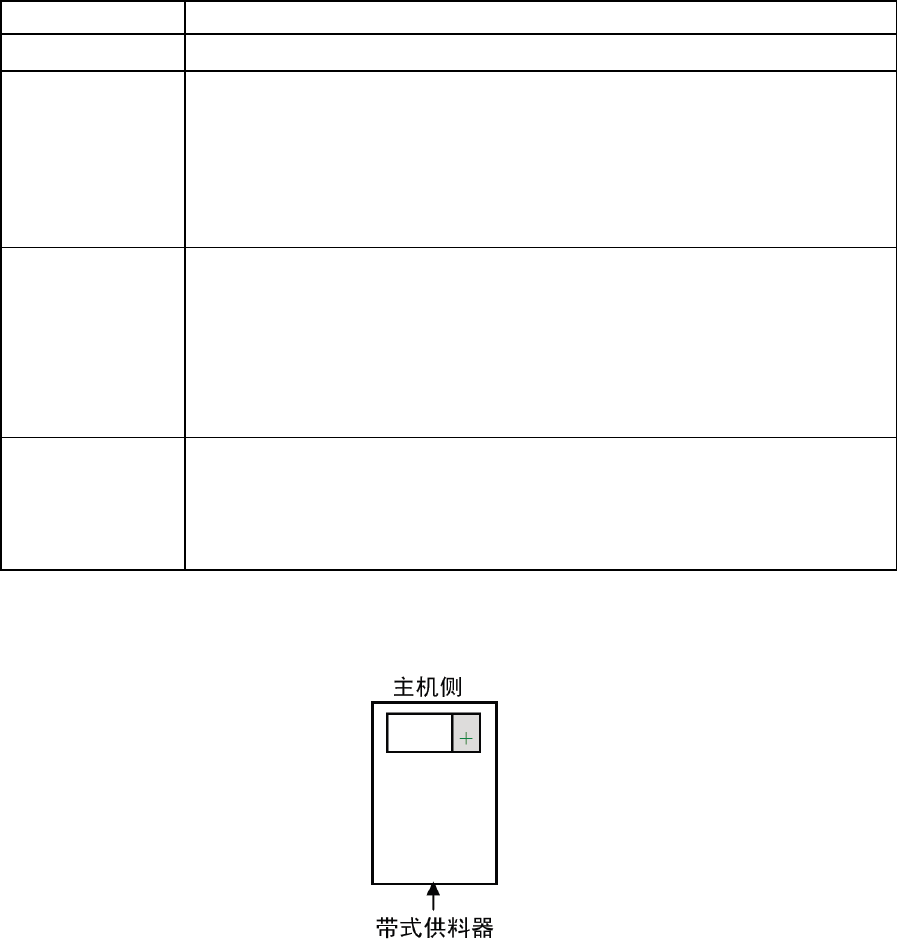

※ 在电阻或电容容量的测量中，二极管等有极性元件的元件供给方向设定为 0°时，设定以机器正面
为准，右侧为“+”，左侧为“-”。
第 4 章 操作篇
4-13. 元件生成向导
273
4
4-13. 元件生成向导
可利用向导的形式，方便地新建或编辑本机装置内 DB 或者程序中记录的元件资料。
在顶部菜单中触摸[编辑数据库]。在[编辑数据库]画面中触摸各种设定的按钮，将显示用于详细设定的子
菜单。
4-13-1. 基本信息画面
画面上显示为黄色的项目为必填项目。
第 4 章 操作篇
4-13. 元件生成向导
274
记号
名称
说明
(a) 元件名 输入识别元件所需的元件名。
(b) 元件管理名称 输入用于元件管理的一般名称。
(c) 元件管理别名称 输入用于元件管理的别名。
(d) 说明 输入注释。
(e) 元件层 选择元件的贴片顺序。
(f) 试打 运转模式为 [试打] 时，试打范围选择了 [指定元件] 时，选择是否
为要贴片的元件。
•
是：如果选择了[指定元件]则贴片。
•
否：不贴片。
(g) 元件形状 输入与元件形状相关的信息。
【贴片头类型为高速贴片头时】
元件边长：5.0mm 以下，元件高度：3.0mm 以下
【贴片头类型为通用贴片头时】
元件边长：50.0mm 以下，元件高度：10.5mm 以下。
•
形状名称：输入形状的一般名称。
•
形状种类：从元件的形状类型[晶片元件]、[脚元件]、[BGA 元
件]、[异形元件(无引脚)]、[异形元件(有脚)]、[异形元件(有
球)]中选择。
•
元件边长（横）／元件边长（纵）：输入方形元件的尺寸。选择
[脚元件]时，输入不含脚部分的元件尺寸。
•
元件高度 (mm)：输入元件的高度。
•
外形尺寸容许率（横）／外形尺寸容许率（纵）：在 1%～30% 的
范围内输入识别外形尺寸时的容许率。
•
元件高度容许率 (%)：在 1%～99% 的范围内输入吸取检查识别时
元件高度的容许率。
(h) 机器资讯 显示与机器相关的信息，选择所需类型。
•
贴片头类型：从[高速贴片头]、[通用贴片头]中选择对元件进行
贴片的贴片头。
•
摄像机类型：选择用于识别元件的摄像机，高速贴片头为[元件摄
像机] 、通用贴片头为[VCS]。
•
照明类型：选择用于识别元件的照明，[反射]。
(i) 识别形状资讯 显示所输入元件的形状。
