第 4 章 操作篇
4-13. 元件生成向导
277
4
记号
名称
说明
(a) 吸取方法 通过下拉列表选择元件的吸取方法。
•
自动吸取：使用共通面板中选择的单元，从指定的供给部编号的
供料器自动进行元件吸取。
•
手动吸取：使用共通面板中选择的单元，手动使元件被吸取到吸
嘴上。
(b) 吸嘴号 选择吸取中使用的吸嘴号。
(c) 吸嘴 ID 选择吸取中使用的吸嘴 ID。
使用过的吸嘴 ID 也会作为元件数据注册。
(d) 使用供给部号码 输入自动吸取元件时的供给位置编号。
(e) 自动吸取用 输入在本画面中的自动吸取动作时使用的超驰信息。
仅在本画面中的自动吸取动作中使用，不会注册到元件数据中。
•
超驰 XY(%)：以(%)指定 X 轴及 Y 轴的移动速度（超驰）。
•
超驰 供料器：从「高速 2」、「高速」、「中速」、「低速」4
个阶段选择供料器的送料速度。
供料器宽度为 12mm 以上时，不能设定「高速」。
•
吸嘴停留时间(吸取时)(msec)：输入元件吸取时的吸嘴停留时
间。
(f) 执行吸取 使用[吸取方法]中选择的方法，进行元件的吸取。
(g) 移动至元件识别位置 使元件移动到元件识别中使用的摄像机的识别位置。
(h) 元件高度资讯 测量元件的高度，显示测量结果，以及反映到元件数据。
•
元件高度测定：测量吸取元件的高度，在[测定结果]中显示。
•
测定结果：显示元件高度的测定结果。
•
映现：将测定结果反映到元件数据的元件高度中。
•
元件高度(mm)：输入元件数据的元件高度。
•
元件高度容许率(%)：以(%)输入吸取检查识别时元件高度的容许
率。
(i) 执行自动空洞示教 如果是可执行自动空洞示教的元件，将显示复选框。
在本画面中选择元件被自动吸取时，是使用自动空洞示教，还是使用
在 [错误处理] 选项卡中可指定的手动示教的结果。取消勾选时，则
使用手动示教的结果进行吸取。
Tips
通用贴片头，使用元件高度测定按钮可测定的元件高度为最大 4mm。元件尺寸超过
□
13mm 的
元件不能进行高度测定。
第 4 章 操作篇
4-13. 元件生成向导
278

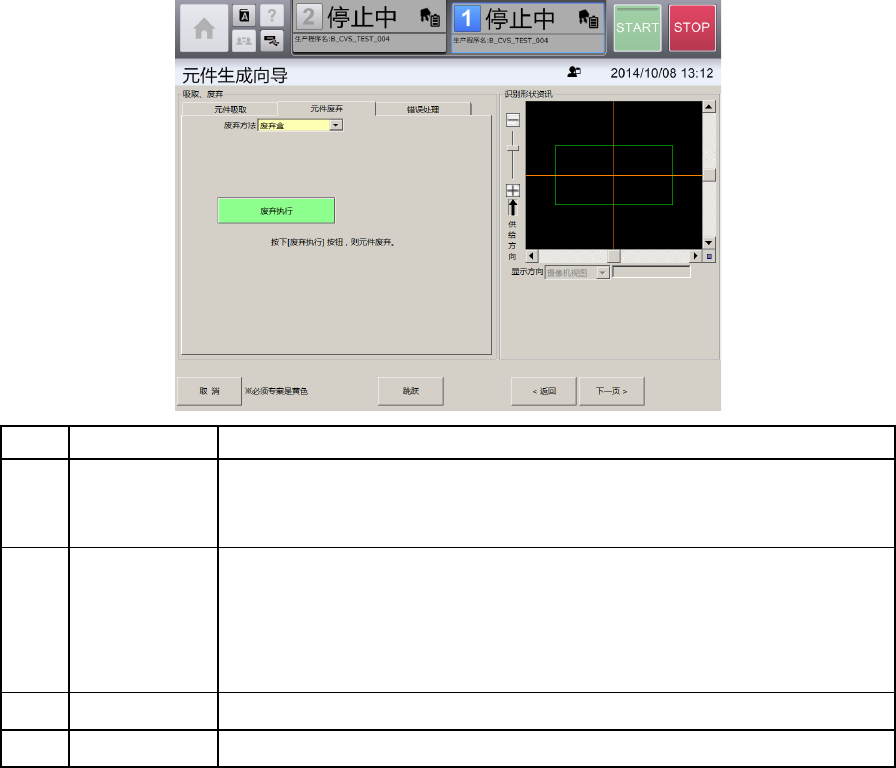

选择[元件废弃]选项卡
记号
名称
说明
(a) 废弃方法 通过下拉列表选择元件的废弃方法。
•
废弃盒：自动将元件废弃到废弃盒。
•
手动废弃：手动从吸嘴将元件取下。
(b) 废弃执行 废弃吸取的元件。
在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。
在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性
更换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完
成]按钮，手动废弃即完成。
(c) 废弃完成 完成手动废弃的作业。
(d) 废弃取消 在手动废弃的作业过程中取消。
第 4 章 操作篇
4-13. 元件生成向导
279
4
选择[错误处理]选项卡
记号
名称
说明
(a) 吸嘴设置 如果元件吸取时 ATC 上没有必要的吸嘴，需要补充进行 ATC 交换所必要的
吸嘴。
•
ATC 交换开始：开始 ATC 的交换。
•
ATC 交换完成：完成 ATC 的交换。
(b) 移动到空洞中心
位置
自动吸取无法正确进行时，要进行手动空洞示教。
基本操作方法，请参见「4-15-2. 吸取位置调整」的「手动空洞示教」。
•
使用供给部号码：输入空洞示教时使用的元件供给部号码。
•
移动到空洞中心位置：将 OCC 移动到空洞中心位置，显示摄像机图
像。
(c) 空洞示教 执行手动空洞示教以及显示结果。
•
空洞中心位置：显示当前的空洞中心位置（示教结果）。
•
取得坐标：取得摄像机图像光标的中心位置坐标，反映到[空洞中心位
置]。
•
复原：将空洞中心位置恢复为执行[取得坐标]按钮前的状态。
(d) 摄像机图像 显示操作对象单元贴片头的摄像机图像。
(e) 移动速度 从[低速]、[中速]、[高速]中选择 XY 轴的移动速度。
(f) 微调移动 触摸此按钮，可切换微调移动模式与十字标记移动模式。
(g) 移动按钮 移动摄像机图像上的十字标记。
微调移动模式可使对象单元贴片头的 XY 轴（摄像机图像的显示中心位置）
微调移动。
(h) 送料 控制从带式供料器传送元件，使正确的空洞位置显示到［摄像机图像］
中。
对象的供给位置，即使进行一次送料操作，［坐标取得］也会变为有效。
注意
元件吸取过程中，无法选择[错误处理]选项卡。请在[元件废弃]选项卡中进行元件的废弃。
在[错误处理]选项卡中无法切换对象单元。请在[元件吸取]选项卡中切换单元。
