第 4 章 操作篇 4- 13. 元件生成向 导 285 4 选择 [ 锡球设定 ] 选 项卡 （ BGA 元件）
第 4 章 操作篇
4-13. 元件生成向导
284

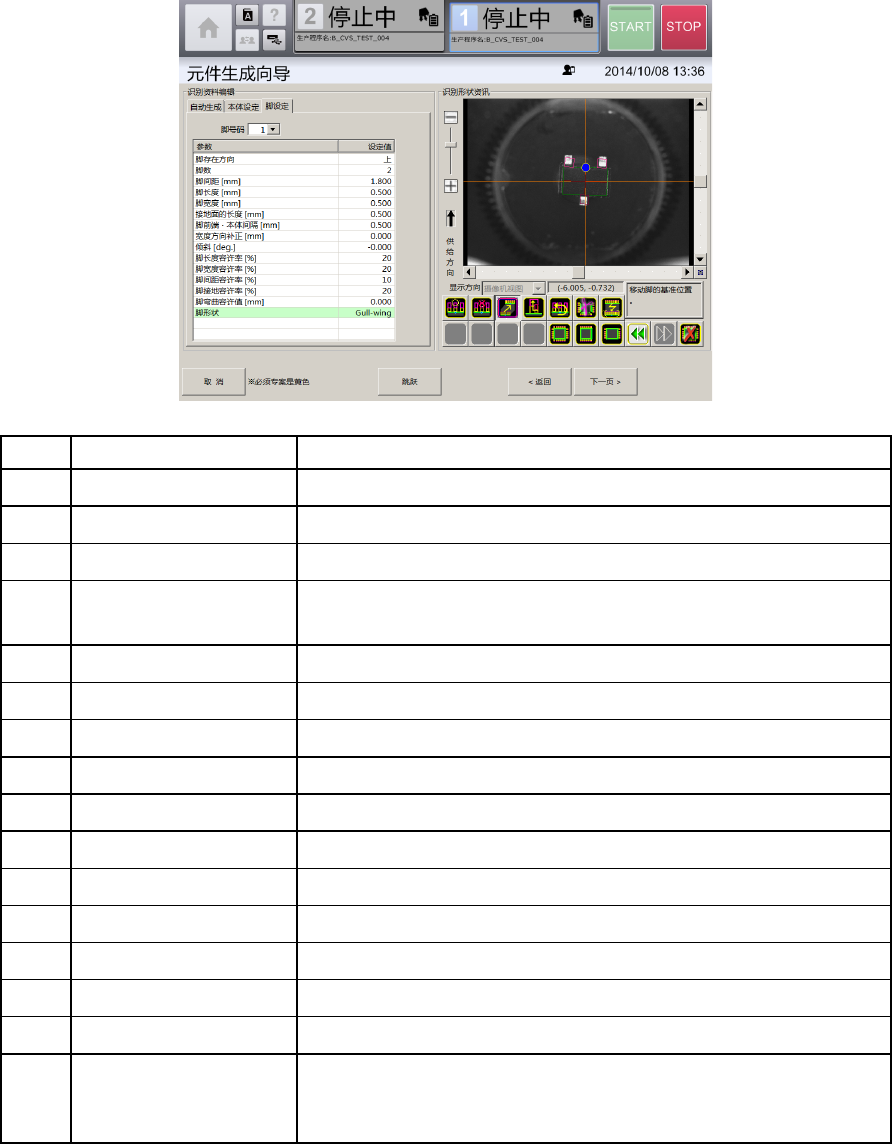

选择[脚设定]选项卡（脚元件 / 异形元件（有脚））
记号 名称 说明
(a) 脚号码 选择要变更参数的引脚参数号码。
(b) 脚存在方向 按照各脚号码选择元件各边有无脚。
(c) 脚数 对于[脚存在方向]中选择的 1 条边，输入实际存在的脚的个数。
(d) 脚间距 (mm) 输入脚的中心间距离。
[脚数]为 1 个时，显示为 0.000 (mm)。
(e) 脚长度 (mm) 输入脚的长度。
(f) 脚宽度 (mm) 输入脚的宽度。
(g) 接地面的长度 (mm) 输入脚与基板接地面的长度。
(h) 脚前端・本体间隔(mm) 输入从脚的前端至本体的间隔。
(i) 宽度方向补正 (mm) 输入脚的分组中心从元件的中心的补正量。
(j) 歪斜 (deg．) 输入脚的分组中心从元件的中心倾斜程度的歪斜角度。
(k) 脚长度容许率 (%) 输入相对于脚长度的识别容许率。
(l) 脚宽度容许率 (%) 输入相对于脚宽度的识别容许率。
(m) 脚间距容许率 (%) 输入相对于脚间距的识别容许率。
(n) 脚接地面容许率 (%) 输入相对于脚的设置面长度的识别容许率。
(o) 脚弯曲容许值 (mm) 以长度(mm)输入脚前端部的弯曲容许值。
(p) 脚形状 选择脚形状。
•
Gull-wing：Gull-wing 形的脚
•
J-lead：J-lead 形的脚
第 4 章 操作篇
4-13. 元件生成向导
285
4
选择[锡球设定]选项卡（BGA 元件）
第 4 章 操作篇
4-13. 元件生成向导
286
选择[锡球设定]选项卡（异形元件（有球））
记号 名称 说明
(a) 球号码 选择要变更参数的球参数的编号。
(b) 球数 显示球参数内的锡球（电极）的个数。
(c) 球直径 (mm) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。
(d) 直径容许率 (%) 在 1% ～ 99%的范围内输入球直径的容许率。
(e) 球间距 X 容许率 (%) 在 1% ～ 99%的范围内输入 X 方向的球间距的容许值。
(f) 球间距 Y 容许率 (%) 在 1% ～ 99%的范围内输入 Y 方向的球间距的容许值。
(g) 锡球位置偏离容许值 (mm) 选择是否使用识别锡球时的位置偏离容许值
•
使用
•
不使用
选择[使用]时，以距离(mm)输入锡球位置偏离容许值。
(h) 基准位置 X (mm) 输入球参数的分组基准位置 X。
(i) 基准位置 Y (mm) 输入球参数的分组基准位置 Y。
(j) 锡球间距 X (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 X。
(k) 锡球间距 Y (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 Y。
(l) 歪斜 (deg) 输入球参数分组的歪斜。
