第 4 章 操作篇 4- 13. 元件生成向 导 286 选择 [ 锡球设定 ] 选 项卡 （异形元件（有球）） 记号 名称 说明 (a) 球号码 选择要变更参数 的球参数的编 号。 (b) 球数 显示球参数内 的锡球 （电极）的个数 。 (c) 球直径 (mm) 在 0.001 mm ～ 99. 999 mm 的范 围 内输入 球直径 。 (d) 直径容许率 (%) 在 1% ～ 99% 的范围内输入 球 直径 的 容许 率 。 …
第 4 章 操作篇
4-13. 元件生成向导
285
4

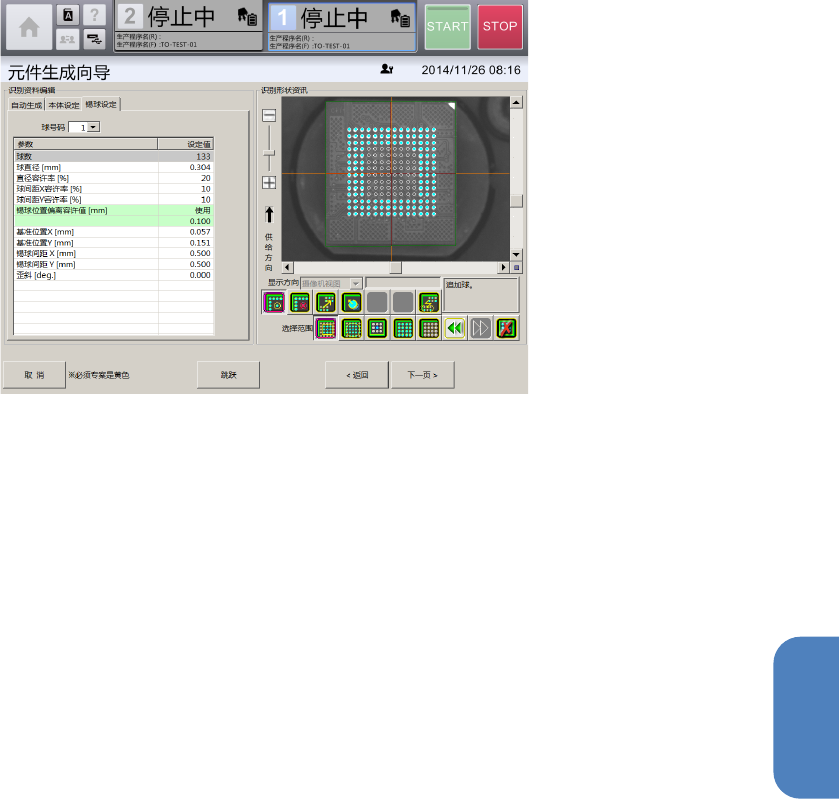

选择[锡球设定]选项卡（BGA 元件）
第 4 章 操作篇
4-13. 元件生成向导
286

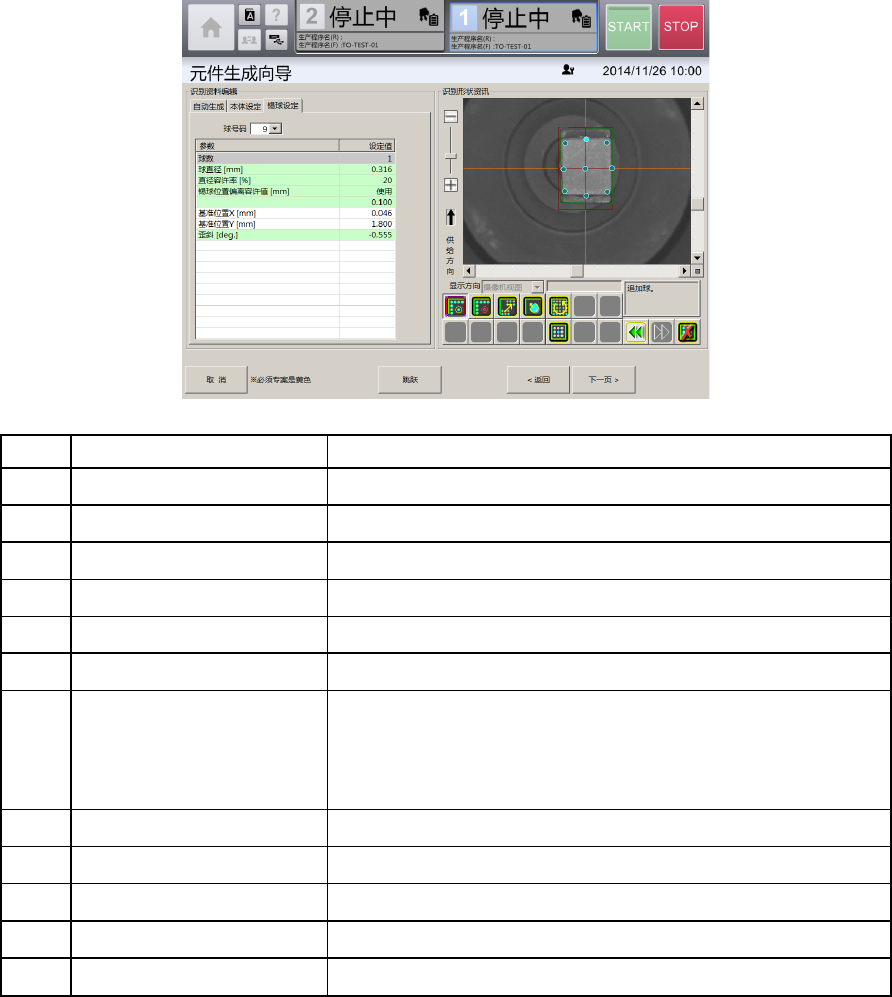

选择[锡球设定]选项卡（异形元件（有球））
记号 名称 说明
(a) 球号码 选择要变更参数的球参数的编号。
(b) 球数 显示球参数内的锡球（电极）的个数。
(c) 球直径 (mm) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。
(d) 直径容许率 (%) 在 1% ～ 99%的范围内输入球直径的容许率。
(e) 球间距 X 容许率 (%) 在 1% ～ 99%的范围内输入 X 方向的球间距的容许值。
(f) 球间距 Y 容许率 (%) 在 1% ～ 99%的范围内输入 Y 方向的球间距的容许值。
(g) 锡球位置偏离容许值 (mm) 选择是否使用识别锡球时的位置偏离容许值
•
使用
•
不使用
选择[使用]时，以距离(mm)输入锡球位置偏离容许值。
(h) 基准位置 X (mm) 输入球参数的分组基准位置 X。
(i) 基准位置 Y (mm) 输入球参数的分组基准位置 Y。
(j) 锡球间距 X (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 X。
(k) 锡球间距 Y (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 Y。
(l) 歪斜 (deg) 输入球参数分组的歪斜。
第 4 章 操作篇
4-13. 元件生成向导
287
4

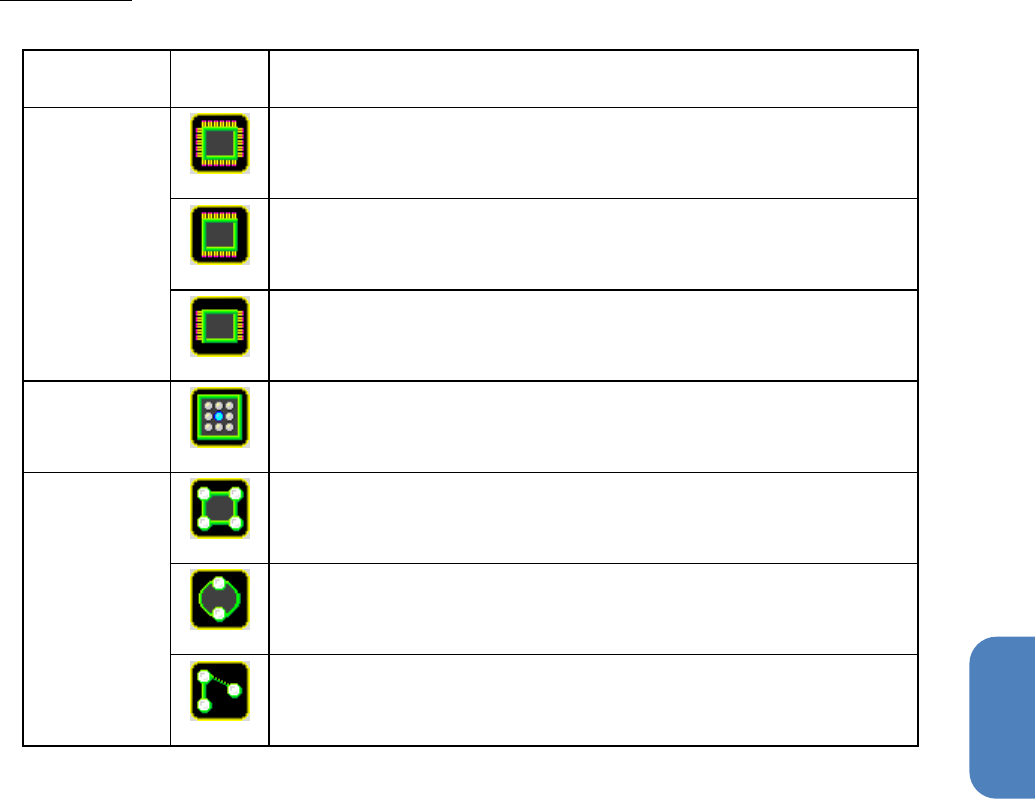

工具箱的详情
新建按钮
对象
按钮
说明
脚
新建上下左右 4 个方向上的脚。
新建上下 2 个方向的脚。
新建左右 2 个方向的脚。
球
新建球的资讯。
本体（异形）
新建形状为矩形的本体资讯。
新建形状为圆形的本体资讯。
新建仅为起始点的本体资讯。
