第 4 章 操作篇
4-14. 数据制作步骤
328

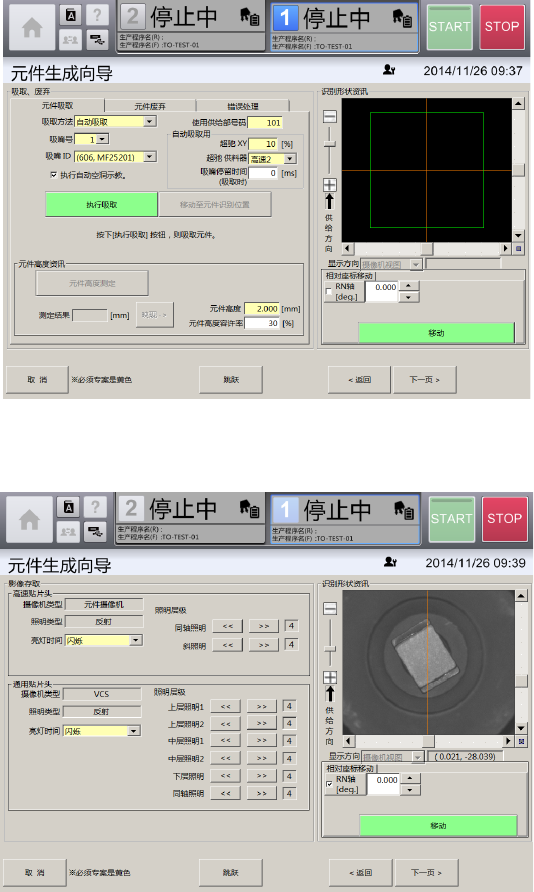

7 触摸[下一页]。
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 触摸[下一页]。
显示［影像存取］画面。
第 4 章 操作篇
4-14. 数据制作步骤
329
4
9 触摸[下一页]。
显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取有元件时，自动从摄像机图像制作脚元件的识别
数据。
注意
根据本体或球的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10 触摸［识别资料编辑］编辑画面的［本体设定］，输入各项目。
在[本体设定]选项卡中，对元件的外形尺寸及元件的中心位置进行设定。
11 触摸［识别资料编辑］编辑画面的［锡球设定］，输入球参数的各项目。
在[锡球设定]选项卡中，对元件锡球的个数、尺寸、间距、位置等进行设定。
第 4 章 操作篇
4-14. 数据制作步骤
330
12 触摸[下一页]。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取元件时，使用[识别资料编辑]画面中制作的元件
识别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
13 触摸[下一页]。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推
荐数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
