4-15-2. 调整吸取位置
空洞示教

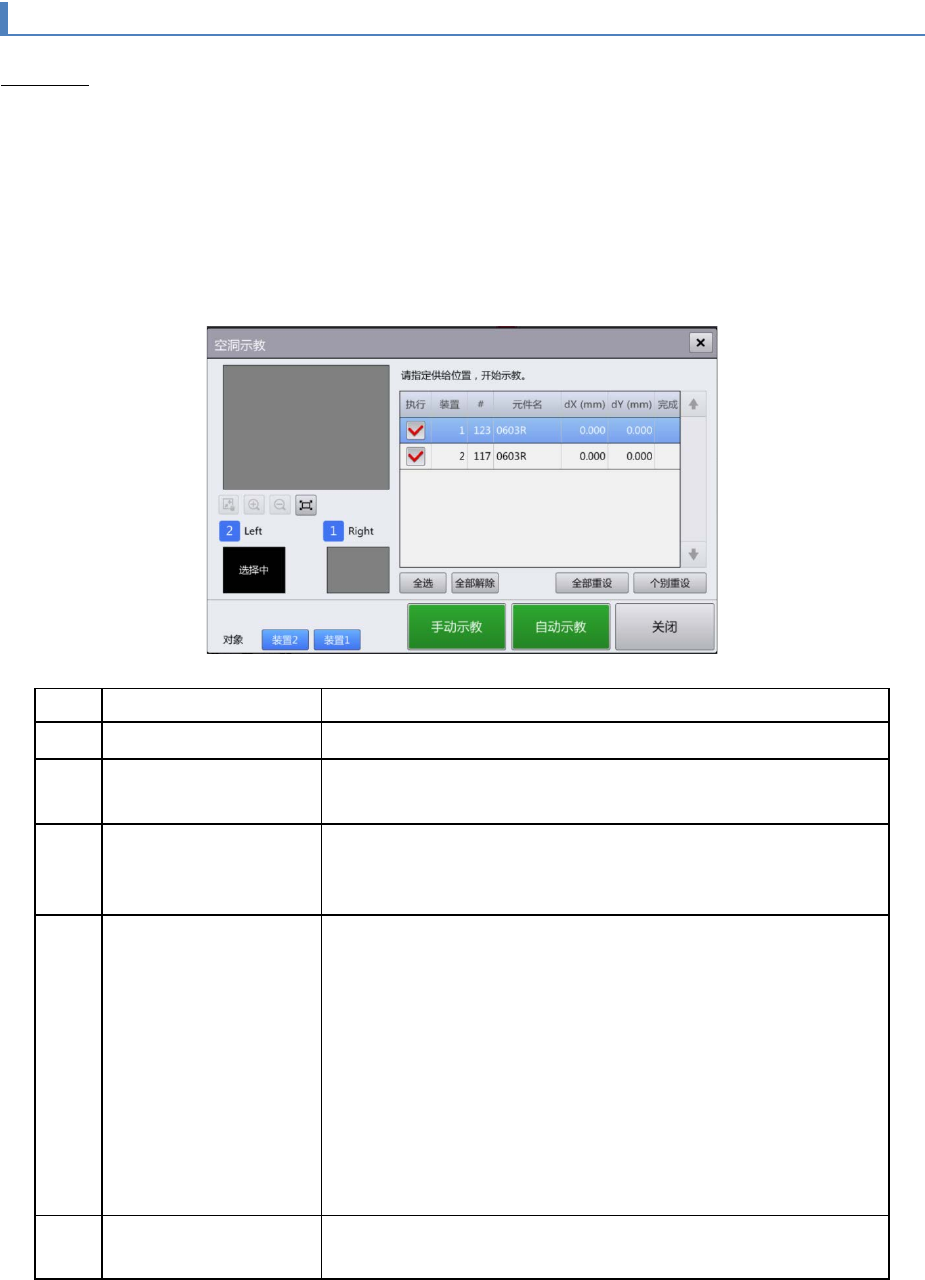

在[空洞示教]对话框中，
可在 OCC 上显示带式供料器供部的空洞位置，然后测量空洞位置，对元件的吸取中心位置进行示教，以应
对生产过程中频繁发生的吸取错误，或用来提高微型元件的吸取率。
[空洞示教]对话框可通过以下操作显示。
• 在顶部菜单中按[生产补助] - [元件吸取调整] - [空洞示教]的顺序触摸。
• 在顶部菜单中按[生产补助] - [错误处理] - [空洞示教]的顺序触摸。
记号
名称
说明
(a) 摄像机图像 显示操作对象单元的贴片头摄像机图像。
(b) 摄像机操作 操作摄像机图像的显示内容。
关于摄像机操作的详情，请参阅「4-3-4. 视图」。
(c) 摄像机选择 显示左右单元的贴片头摄像机图像。
用户可选择左右任意单元的图像，选择的图像将放大显示于上
方的[摄像机图像]区域中。
(d) 供给位置列表 列表显示正在进行元件核对，更换作业的带式供料器，通过勾
选来选择执行示教的供给位置。
•
执行：勾选要执行空洞示教的供给部。
元件资料的 [吸取时自动示教 (XY)] 被设定为 [否] 的
相关元件不能执行空洞示教。
•
装置：显示有元件供给的装置。
•
#：显示供给位置编号。
•
元件名：显示元件名。
•
dX (mm)，dY (mm) ：显示空洞示教结果的补正值。
•
完成：通过 OK/NG 和背景颜色显示空洞示教的结果。
(e) 全选／全部解除 触摸[全选]选中[供给位置选择列表]中显示的所有供给部，触
摸[全部解除]可取消全选。
第 4 章 操作篇
4-15. 示教
347
4
记号
名称
说明
(f) 全部重设／个别重设 针对[供给位置选择列表]中显示的供给部，触摸[全部重设]后
可显示所有供给部的空洞示教结果。
触摸[个别重设]，将重置选中行的空洞示教结果，复选框显示
为空栏。
(g) 对象 从[装置 2]、[装置 1]中选择操作对象装置。
(h) 手动示教 显示[手动空洞示教]对话框，对[供给位置选择列表]中选中的
供给部手动指定空洞位置。
(i) 自动示教 开始空洞示教处理，根据结果更新[供给位置选择列表]。
(j) 关闭 反映示教结果，关闭对话框。
空洞示教的操作
1 在[元件吸取调整]画面中触摸[空洞示教]。
显示[空洞示教]对话框。
2 从[对象]中触摸选择操作对象装置。
3 在[供给位置列表]中，选中要执行示教的供给位置复选框。
对所有供给位置进行示教时，请触摸[全选]。
但是，元件资料的 [吸取时自动示教 (XY)] 被设定为 [否] 的相关元件不能执行空洞示教。
4 触摸[自动示教]。
显示[空洞自动示教过程中]消息。
示教结束后，将在[供给位置列表]的[完成]列中显示结果。显示为 NG 时需要进行手动示教。
关于手动示教的详情，请参阅下述的「手动空洞示教」。
5 触摸[关闭]。
关闭保存示教结果的[空洞示教]对话框，返回[元件吸取调整]画面。
第 4 章 操作篇
4-15. 示教
348
手动空洞示教
在[手动空洞示教]对话框中，可用摄像机拍摄带式供料器供给部的空洞位置，然后用十字标记手动指定空
洞位置，对元件的吸取中心位置进行示教，以应对生产过程中频繁发生的吸取错误，或用来提高微型元件
的吸取率。
触摸[空洞示教]对话框的手动示教，显示[手动空洞示教]对话框。
触摸对话框左下方的[微调动作移动]，可在十字标记操作模式和微调移动模式之间切换。
十字标记操作模式
微调移动模式
