第 4 章 操作篇
4-15. 示教
366
10 触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
11 触摸文本框输入坏板标记中心位置有偏移的坏板标记 ID 的编号，或触摸右侧的
/ 选择坏板标记 ID。
12 触摸[移动至识别位置]。
摄像机将移动到示教对象的坏板标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13 将十字标记移动到坏板标记的示教点（坐标导入位置）上。
摄像机图像中显示坏板标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14 触摸[坐标取得]
更新标记示教位置的坐标。
15 重复步骤 12 到 15，导入所有有偏移的坏板标记中心位置。
16 触摸[连续]。
摄像机将向所有坏板标记的中心位置连续移动。确认与坏板标记中心位置的偏移。
触摸[STOP]即可中断。
17 触摸[保存并结束]。
保存示教结果，关闭[坏板标记示教]对话框，显示[标记数据示教]画面。
坏板标记识别测试
在[坏板标记识别测试]对话框中，可在识别基板上坏板标记的同时，调整坏板标记信息的识别参数，设定
最佳的识别参数。
注意
单独标记识别模式的黑白识别/形状识别画面根据[编辑生产程序]菜单的坏板标记编辑中显示
的坏板标记类型所设定的数据显示，因此在[坏板标记识别测试]对话框中无法切换或更改。关
于坏板标记编辑的详情，请参阅「4-11-6. 坏板标记编辑」。
触摸[坏板标记示教]对话框的[识别测试]，即显示[坏板标记识别测试]对话框。
第 4 章 操作篇
4-15. 示教
367
4
坏板标记的识别（单独标记识别模式）
1 触摸[坏板标记示教]对话框的[识别测试]。
显示[坏板标记识别测试]对话框的单独标记识别模式。

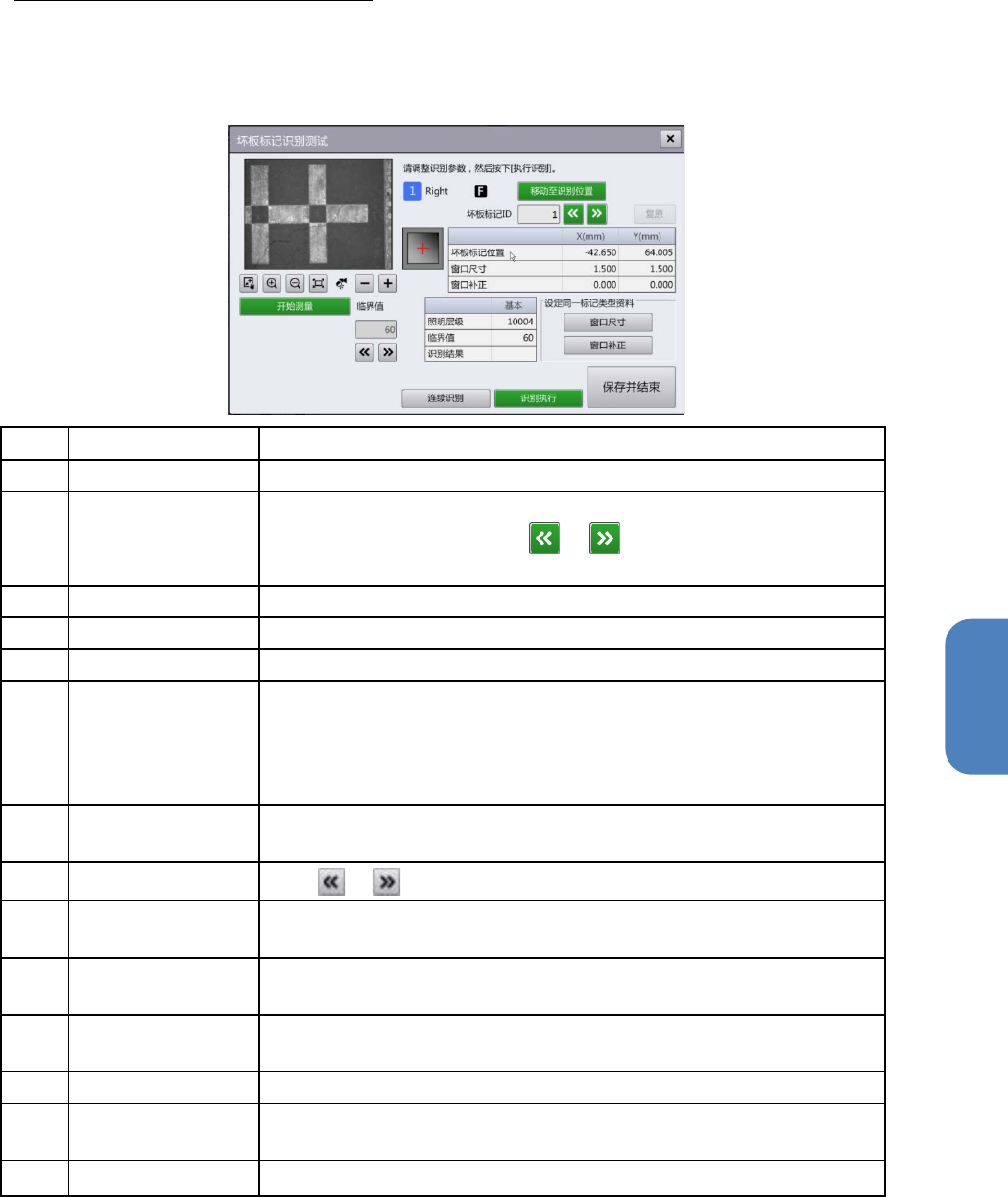

单独标记识别模式/黑白识别
记号
名称
说明
(a) 标记类型 显示与坏板标记类型相应的简图。
(b) 坏板标记 ID 显示识别测试对象的坏板标记 ID。
触摸文本框输入数值，或触摸 / ，移动到前后的坏板标记
上。
(c) 移动至识别位置 摄像机移动到对象坏板标记的中心位置。
(d) 摄像机图像 显示对象单元的摄像机图像。
(e) 连续识别 将图像的显示切换为连续标记识别模式。
(f) 坐标值列表 显示以下与对象坏板标记相关的信息。
•
坏板标记位置：贴片数据中的坏板标记位置 (X,Y)。
•
窗口尺寸：标记识别窗口的大小 (X,Y)
•
窗口补正：错开标记识别窗口中心位置时的补正值(X,Y)
(g) 识别结果列表 显示坏板标记识别参数中的照明层级，阈值。
通过 OK/NG 显示识别测试的结果。
(h) 临界值
通过 / 编辑识别结果列表的阈值中显示的参数。
(i) 开始测量 在 10～250 之间以 10 为单位更改阈值，同时重复执行识别测试，在黑
白比例图表上显示图像上白色和黑色的发生比例。
(j) 黑白比例图表 绘制对象坏板标记识别图像上白色和黑色的发生比例。另外，当前的阈
值设定值将以红线显示。
(k) 设定同一标记类型
资料
将窗口大小，或窗口补正值的设定值反映到与坏板标记 ID 为同一类型
的所有坏板标记识别数据中。
(l) 识别执行 根据已编辑的参数条件识别选择的坏板标记点。
(m) 复原 将选中坏板标记的窗口大小，窗口补正值，照明层级，阈值全部恢复为
编辑前的状态。
(n) 保存并结束 保存所有识别测试参数，关闭对话框。
第 4 章 操作篇
4-15. 示教
368

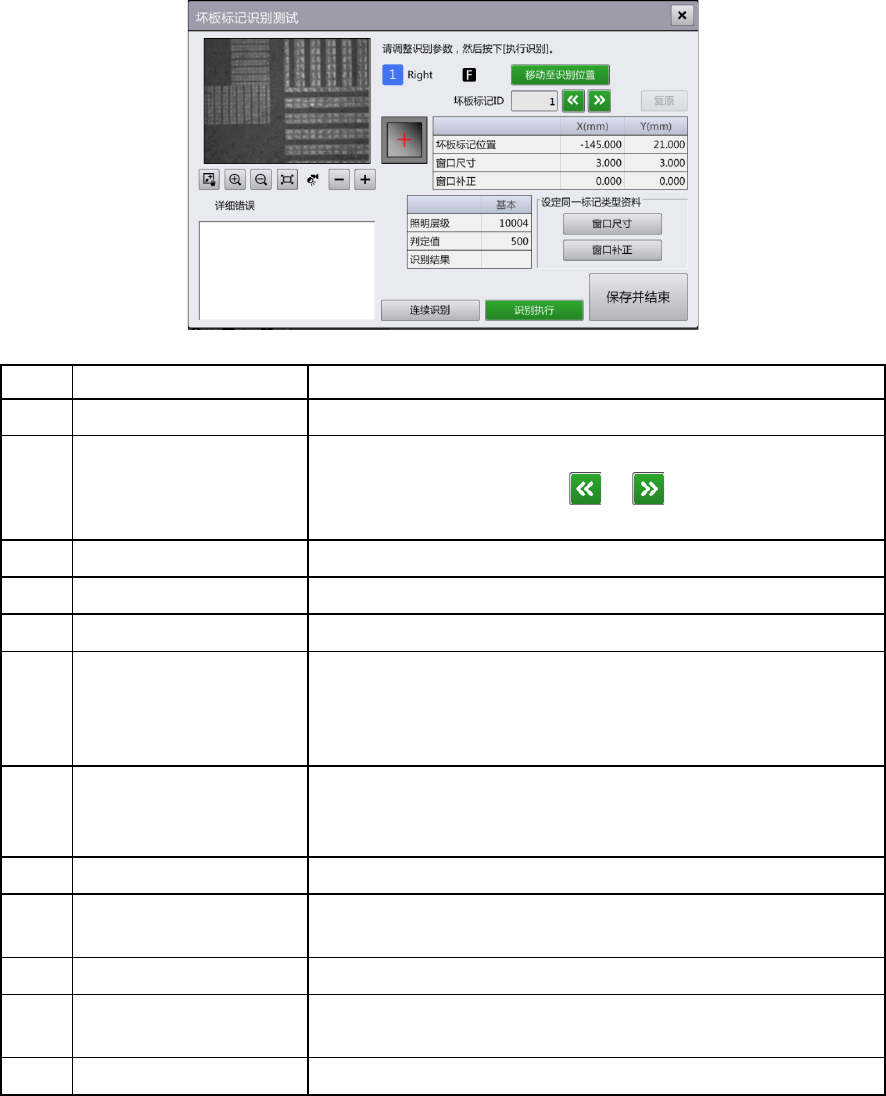

单独标记识别模式/形状识别
记号
名称
说明
(a) 标记类型 显示与坏板标记类型相应的简图。
(b) 坏板标记 ID 显示识别测试对象的坏板标记 ID。
触摸文本区域输入，或通过 / 显示前一个或后一个
[坏板标记 ID]值。
(c) 移动至识别位置 摄像机移动到对象坏板标记的中心位置。
(d) 摄像机图像 显示对象单元的摄像机图像。
(e) 连续识别 将图像的显示切换为连续标记识别模式。
(f) 坐标值列表 显示以下与对象坏板标记相关的信息。
•
坏板标记位置：贴片数据中的坏板标记位置 (X,Y)。
•
窗口尺寸：标记识别窗口的大小 (X,Y)
•
窗口补正：移开标记识别窗口中心位置时的补正值(X,Y)
(g) 识别结果列表 显示坏板标记识别参数中的照明层级，分数值和阈值。
通过“有”（有坏板标记）/“无”（无坏板标记）显示识别测
试的结果。
(h) 详细错误 显示坏板标记识别测试的结果参数数据。
(i) 设定同一标记类型资料 将窗口大小，或窗口补正值的设定值反映到与坏板标记 ID 为
同一类型的所有坏板标记识别数据中。
(j) 识别执行 根据已编辑的参数条件识别选择的坏板标记点。
(k) 复原 将选中坏板标记的窗口大小，窗口补正值，照明层级，分数
值，阈值全部恢复为编辑前的状态。
(l) 保存并结束 保存所有识别测试参数，关闭对话框。
