第 4 章 操作篇 4- 15. 示教 375 4 记号 名称 说明 (a) 示教点 显示贴片位置的示教位 置。 存在多个示教点 时，触摸图形 后选择任意的 点。 (b) 贴片位置监视器 为了计算贴片位置的中 心位置，从下 拉菜单中选择 进行坐标导入 的示教 点数量。 示教点数量 • 1 点（初始值）：仅指 定元件贴片中 心位置上的 1 点。 • 2 点 CON ：指定对角的 2 个 点，计算中心 位置（电容器 等）。 • 3 点 SO…
第 4 章 操作篇
4-15. 示教
374

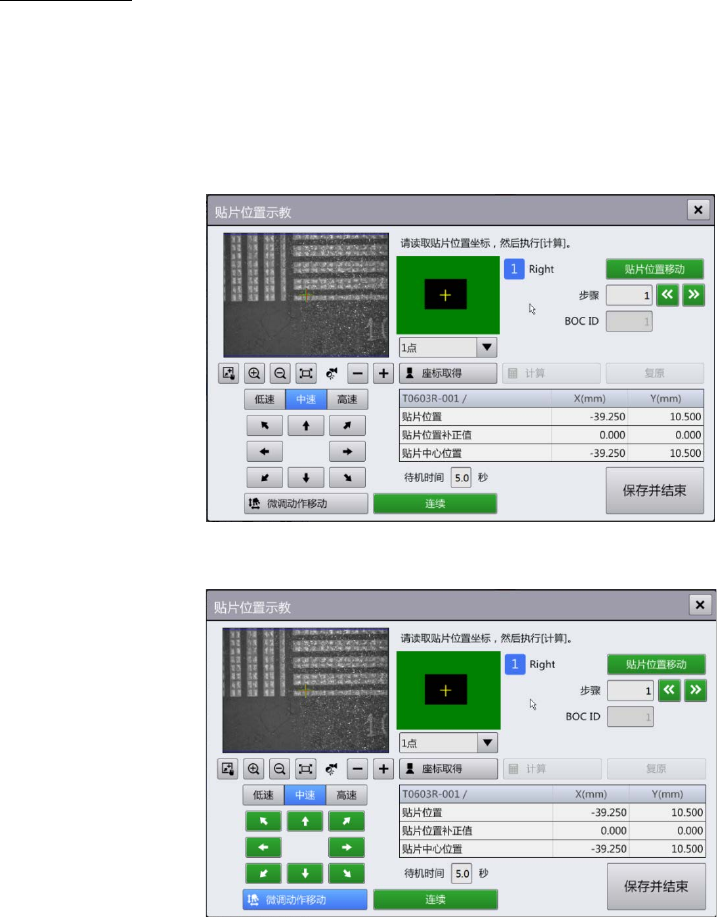

贴片位置示教
在[贴片位置示教]对话框中，针对贴片资料中设定的元件贴片目标位置，可将其与基板上贴片位置的补正
值作为贴片目标位置的补正量进行示教，以使元件贴片到贴片位置的中心。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片数据示教]画面中选择[贴片位
置] - [开始示教]，显示[贴片位置示教]对话框。在 [编辑生产程序] - [贴片数据] 画面中，操作[T]按
钮后，也同样会显示［贴片位置示教］对话框。
十字标记操作模式
微调动作移动模式
第 4 章 操作篇
4-15. 示教
375
4
记号
名称
说明
(a) 示教点 显示贴片位置的示教位置。
存在多个示教点时，触摸图形后选择任意的点。
(b) 贴片位置监视器 为了计算贴片位置的中心位置，从下拉菜单中选择进行坐标导入的示教
点数量。
示教点数量
•
1 点（初始值）：仅指定元件贴片中心位置上的 1 点。
•
2 点 CON：指定对角的 2 个点，计算中心位置（电容器等）。
•
3 点 SOP：指定对角的 2 个点和对向的 1 个点，计算中心位置
（SOP 元件等）。
•
3 点 BODY：指定对角的 2 个点和对向的 1 个点，计算中心位置。
•
5 点 QFP：指定对角的 4 个点和对向的 1 个点（QFP 元件等）。
详情请参阅下述表格
(c) 步骤 显示示教对象的步骤号。
触摸文本框输入数值，或触摸 / ，移动到前后的步骤上。
(d) BOC ID 显示补正步骤的贴片位置的 BOC/领域标记 ID。
如果在贴片数据的 BOC/领域标记 ID 中指定了焊锡标记，将使用用于补
正该焊锡标记位置的基准 BOC ID。
(e) 摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
用于示教的坐标导入位置以红色十字标记显示。
示教点为 1 点时，也会按元件的外形显示外框线。
(f) 贴片位置移动 摄像机移动到对象步骤的贴片位置的中心位置。
(g) 移动速度 从[低速]、[中速]、[高速]中选择十字标记或 XY 轴的移动速度。
(h) 微调动作移动 触摸切换[微调动作移动]模式和十字标记移动模式。
蓝色状态为[微调动作移动]模式。
(i) 移动按钮 移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴（摄像
机图像的显示中心位置）。
(j) 待机时间 设定操作[连续]时的各点上摄像机的待机时间。
可输入 0～9.9 (sec)的值。
(k) 连续 连续显示元件的贴片目标位置。
(l) 坐标值列表 显示进行示教处理前后各步骤的贴片位置数据。
•
贴片位置：贴片数据中元件的贴片位置 (X,Y)
•
贴片位置补正值：贴片数据中元件贴片位置的补正值(X,Y)
•
贴片中心位置：触摸[计算]后计算得到的贴片位置的中心位置
(X,Y)
第 4 章 操作篇
4-15. 示教
376
记号
名称
说明
(m) 坐标取得／计算
／复原
•
坐标取得：将摄像机图像的中心十字标记位置作为示教点中选择的
示教点坐标数据导入并保存。计算贴片位置所需的所有坐标点的坐
标导入完成后，
[计算]变为有效。导入坐标的点为 1 点时，在触摸
[坐标取得]后就会进行计算，因此不显示[计算]。
•
计算：计算贴片位置，更新坐标值列表中的贴片中心位置。
•
复原：将[贴片中心位置]的值恢复为示教前的值。
(n) 保存并结束 保存所有示教位置的补正量，关闭[贴片位置示教]对话框。

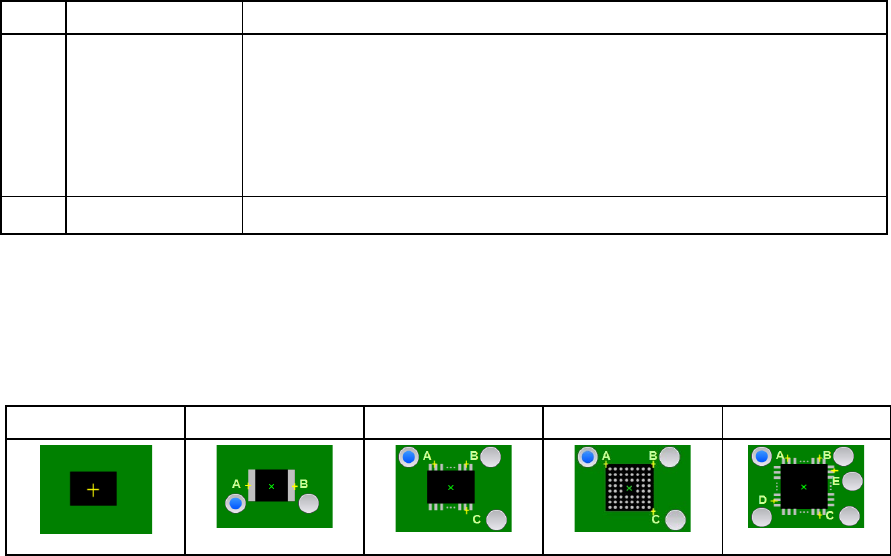

示教点的显示
示教点中将显示坐标导入目标位置的概略图，以进行手动示教。
1 点
2 点 CON
3 点 SOP
3 点 BODY
5 点 QFP
