电路设计示教

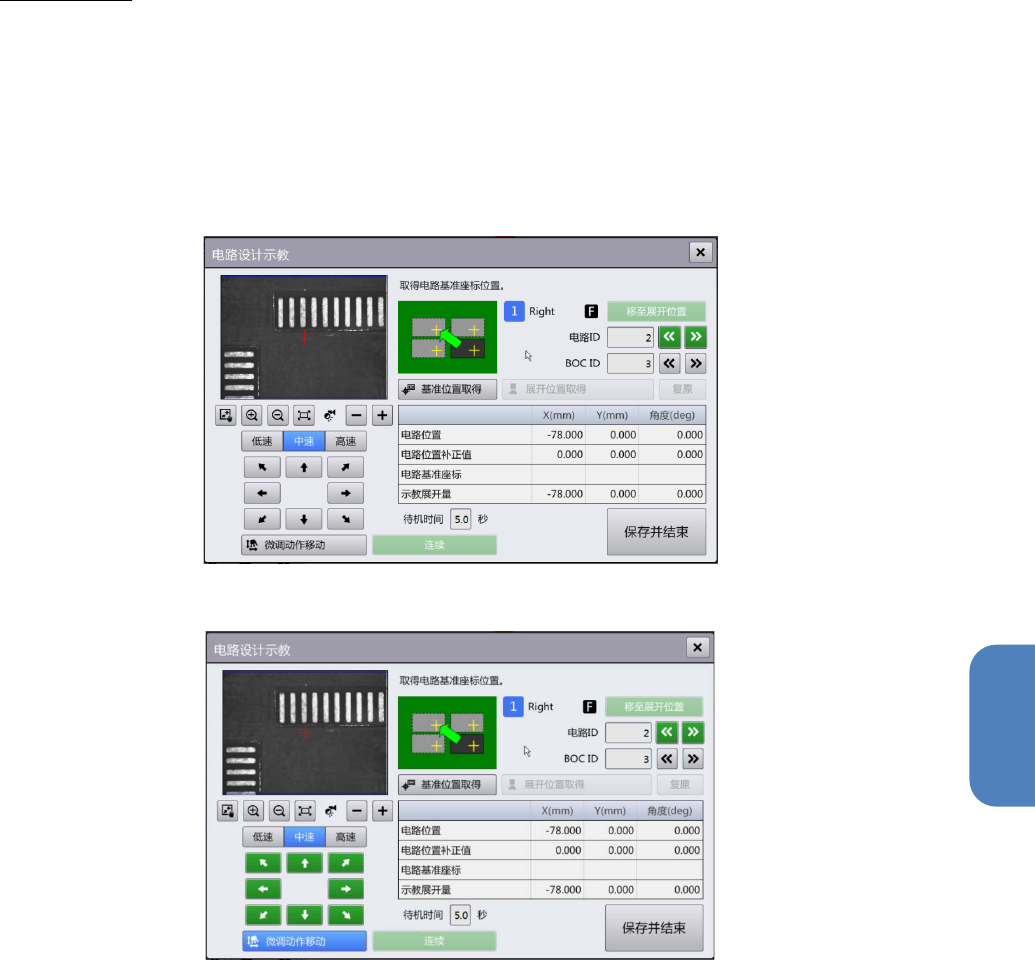

在[电路设计示教]对话框中，针对贴片资料中的电路展开量，可求出与实际基板之间展开量的差异，将这
个差异作为电路展开量的补正量进行示教，以使电路在正确的位置展开。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片示教]画面中按[电路] - [开
始示教]的顺序触摸，显示[电路设计示教]对话框。
十字标记操作模式
微调动作移动模式
第 4 章 操作篇
4-15. 示教
380
记号
名称
说明
(a) 示教点 显示进行电路设计示教的位置。
(b) 电路 ID 显示示教对象的电路 ID。
触摸文本区域输入，或触摸 / 更改。
(c) BOC ID 显示补正电路基准位置的 BOC/领域标记 ID。
可触摸文本框，或触摸 / 更改 ID。
(d) 移至展开位置 摄像机移动到对象电路基准位置的展开位置。
(e) 待机时间 设定操作[连续]时的各点上摄像机的待机时间。
可输入 0～9.9 (sec)的值。
(f) 连续 连续显示电路的展开位置。
(g) 坐标值列表 显示进行示教处理前后各电路 ID 的展开位置数据。
•
电路位置：贴片数据中的电路展开量（X，Y，角度）
•
电路位置补正值：贴片数据中的电路展开量的补正值（dX，
dY，d 角度）
•
电路基准坐标：显示各电路在基准电路中的基准坐标位置。
•
示教展开量：显示进行电路展开所需的展开量示教结果。在
相对于基准坐标位置的电路点上指定坐标位置，将自动决定
对象电路的电路展开量。但角度需要事先指定。
可双击示教展开量角度 (deg)的文本框进行输入。
(h) 基准位置取得
／展开位置取得
／复原
•
基准位置取得：将摄像机图像的中心十字标记位置作为电路
的基准坐标位置导入，然后更新坐标值列表。
•
展开位置取得：将摄像机图像的中心十字标记位置作为展开
坐标数据导入，然后更新坐标值列表。
•
复原：将示教对象的电路 ID 的示教展开量恢复为示教前的
值。
(i) 保存并结束 保存所有示教位置的补正量，关闭[电路设计示教]对话框。
第 4 章 操作篇
4-15. 示教
381
4
电路设计示教的操作
开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，打开[贴片数据示教]画面。
1 在共通面板上触摸选择对象单元。
2 触摸 F/R，选择对象通道。
3 触摸[基板操作]。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4 根据所使用的单元，触摸[搬入]或[交付]。
基板将被安在本机内。
要手动放置基板时，请触摸[开始装置内作业]，打开安全盖（罩）后，将基板安到传送上，然后触
摸[完成装置内作业]。
5 触摸[关闭]。
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6 在[贴片数据示教]画面中触摸[电路]选项卡，显示电路列表。
7 从电路列表中触摸选择示教对象的电路 ID。
8 触摸[开始示教]。
显示[电路设计示教]，摄像机移动到基板的原点位置。
基准坐标可设定 1 处，展开的基准电路和展开对象的子电路共用。通常设定为电路中基板的角的位
置，也可选择设定 BOC/领域标记或有特点的蒙板，贴片位置。
9 将十字标记移动到电路的示教点（基准坐标导入位置）上并调整。
摄像机图像中有电路的基准坐标的位置时进行十字标记操作，其他情况下进行微调移动。
10 触摸[基准位置取得]。
更新电路的基准坐标。
11 在[电路 ID]文本框中输入示教对象的电路 ID。
请触摸文本框输入，或触摸 / 选择电路 ID。
12 触摸[移至展开位置]。
摄像机移动到导入的基准坐标中选择的电路展开位置。
